Nema17标准步进电机高精度三维结构

这款Nema17规格的步进电机三维结构，是面向小型自动化装备、桌面级数控设备、3D打印传动系统、小型机械臂关节驱动等场景打造的动力输出元件，在轻工自动化、桌面加工设备、电子制造辅助工装、智能小型传动装置领域应用十分广泛，能够为负载提供精准的开环位置控制与稳定的低速扭矩输出，适配多数对安装空间有紧凑要求、对定位精度有明确需求的小型传动场景。

从实际用途来看，该电机可作为小型滑台的驱动源，带动丝杠完成直线往复进给动作；也可安装在桌面雕刻机的传动端，带动刀具完成平面轨迹的走刀运动；还能作为小型分拣装置的动力元件，驱动拨杆完成物料的分流推送，在不需要超高转速、但对启停位置准确性有要求的工况下，能够稳定发挥步进电机的定位优势，无需额外加装复杂的闭环反馈组件即可实现基础的位置控制，大幅降低小型设备的整体制造成本与调试难度。

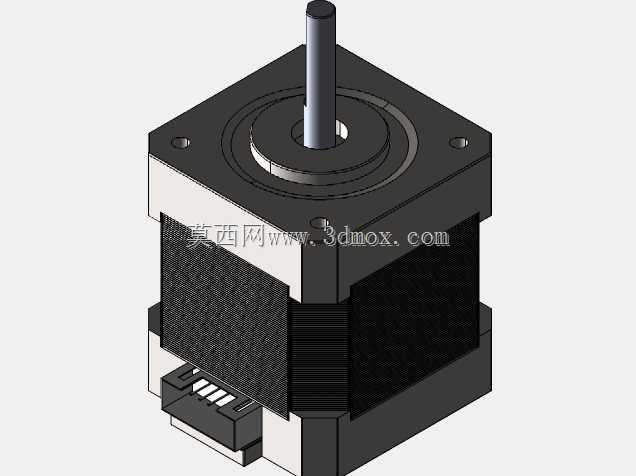

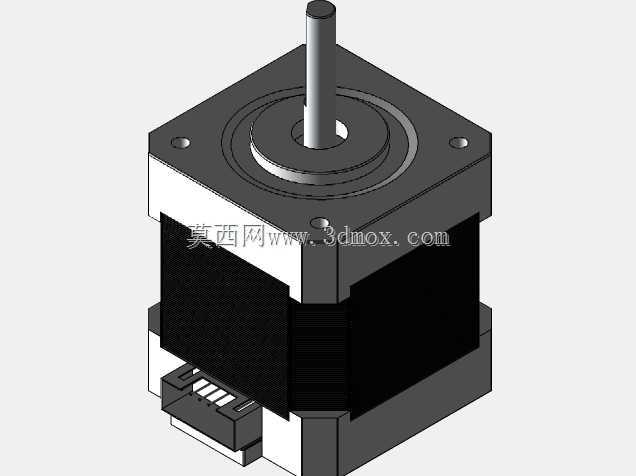

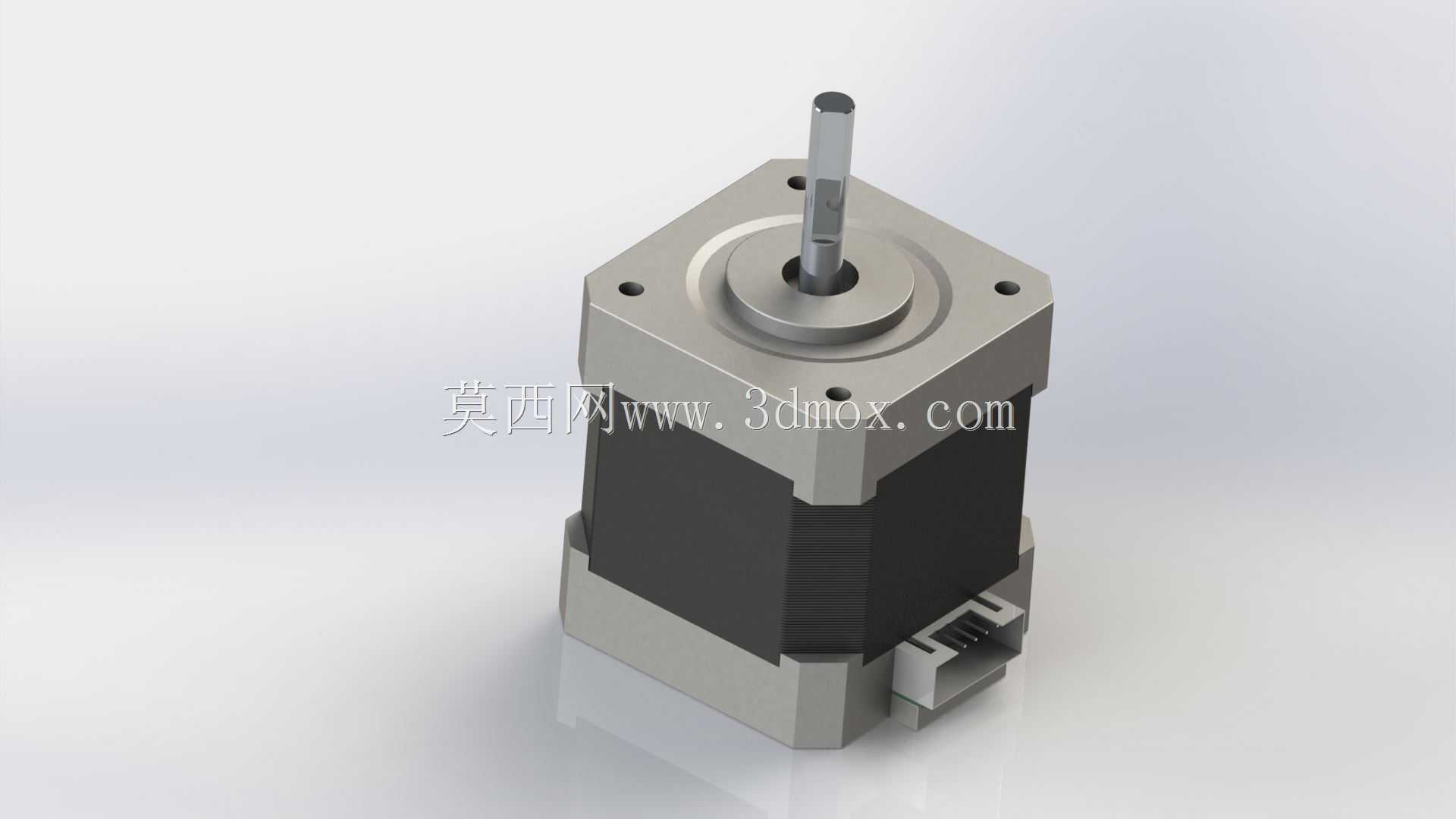

产品功能特性上，该结构还原了步进电机的本体组成：包含带安装定位孔的前端端盖、带绕组的定子组件、带永磁体的转子结构、伸出的动力输出轴、尾部的端盖结构以及侧置的接线插座，完整呈现了两相混合式步进电机的内部布局逻辑，输出轴采用D型切边设计，能够与带对应键槽的同步轮、联轴器、齿轮实现无相对滑动的扭矩传递，避免传动过程中出现打滑丢步的问题；侧置的接线座采用插针式设计，方便与驱动器的输出线缆快速对接，减少现场接线的繁琐步骤。

设计思路层面，该结构严格遵循Nema17的安装标准规范，前端安装面的四个安装孔采用正方形对称布局，孔位间距、安装孔直径、输出轴的伸出长度与轴径、电机本体的截面尺寸均匹配通用Nema17电机的安装边界，能够直接替换同规格的市面量产电机，不需要对设备的安装板结构做额外修改；本体的方形外壳设计兼顾了散热面积与安装便利性，外壳表面的散热筋结构能够提升电机长时间运行时的散热效率，降低绕组温升对电机输出扭矩的衰减影响。

外形尺寸与安装边界上，该电机本体为正方形截面结构，安装孔位围绕输出轴中心呈90度对称分布，输出轴的中心高度与安装面的平面度公差符合小型传动设备的通用安装要求，电机尾部的出线方向预留了足够的线缆弯折空间，不会在安装后与周边的结构件产生干涉；整体轴向长度适配多数小型设备的安装腔深度，既不会因为长度过长挤占设备内部其他元件的布置空间，也能保证定子绕组有足够的叠厚来输出额定扭矩，满足常规小型负载的驱动需求。
