28BYJ-48型减速步进电机结构设计

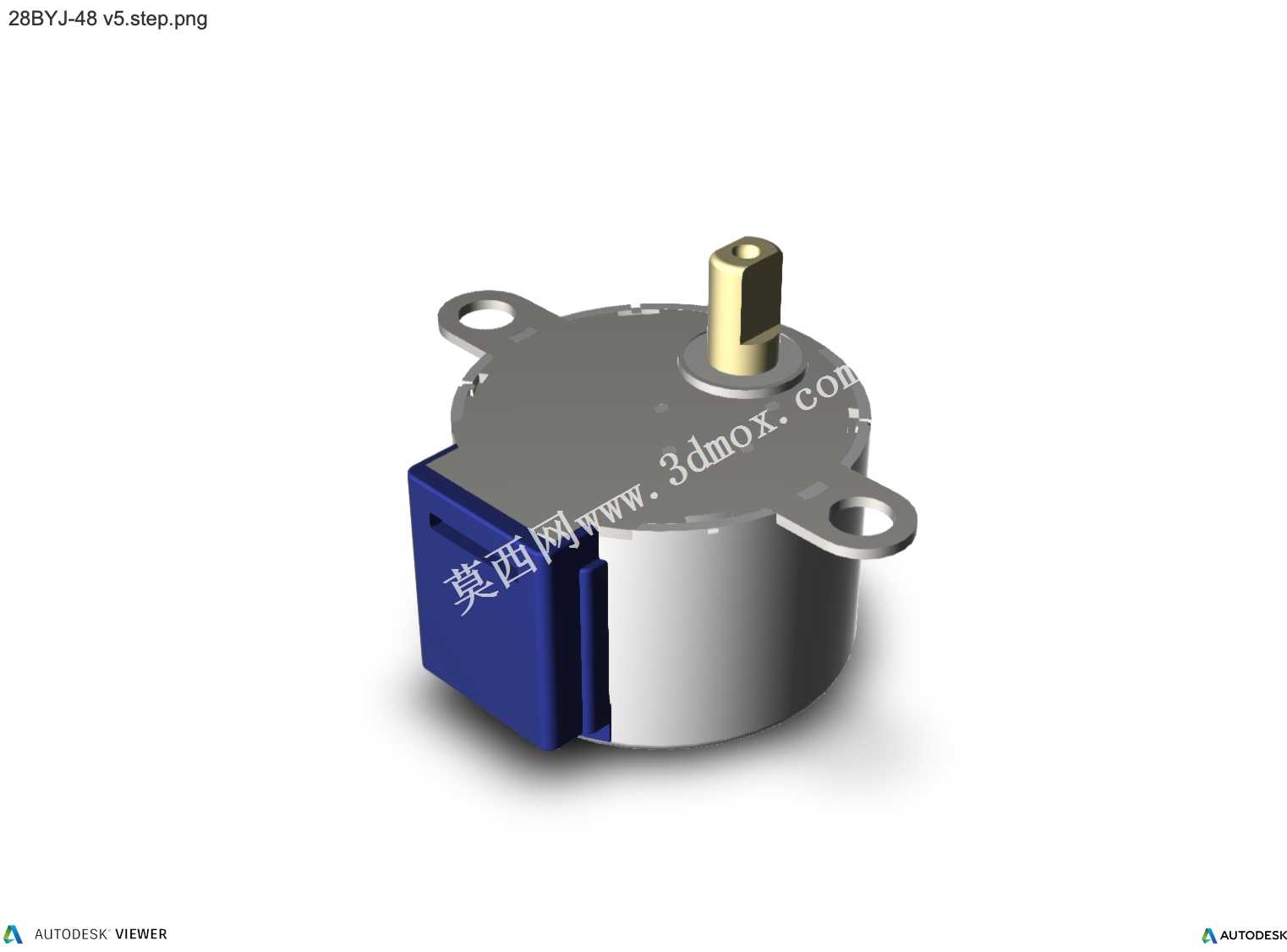

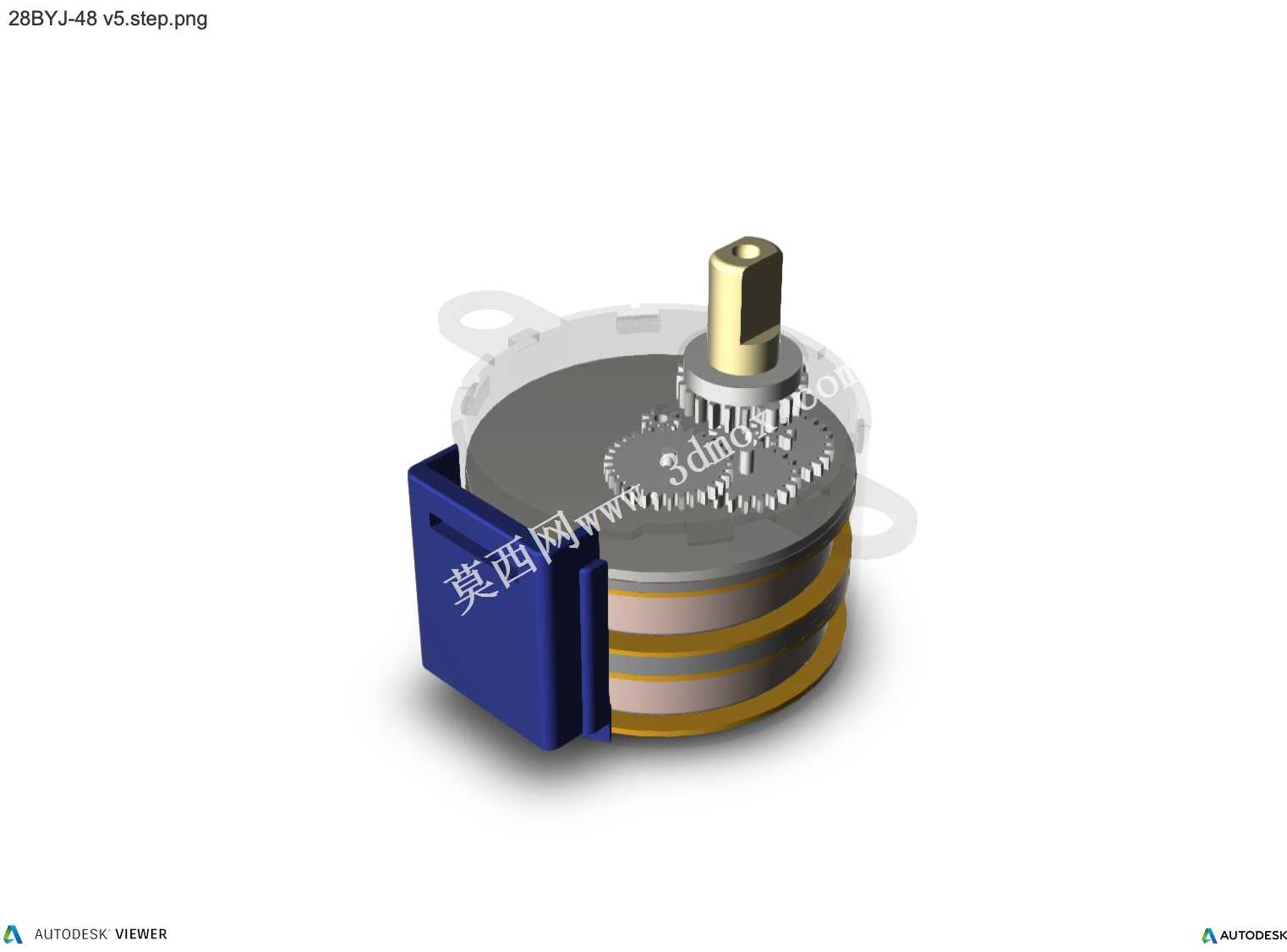

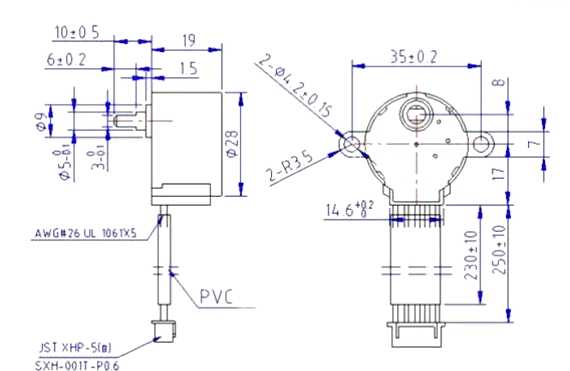

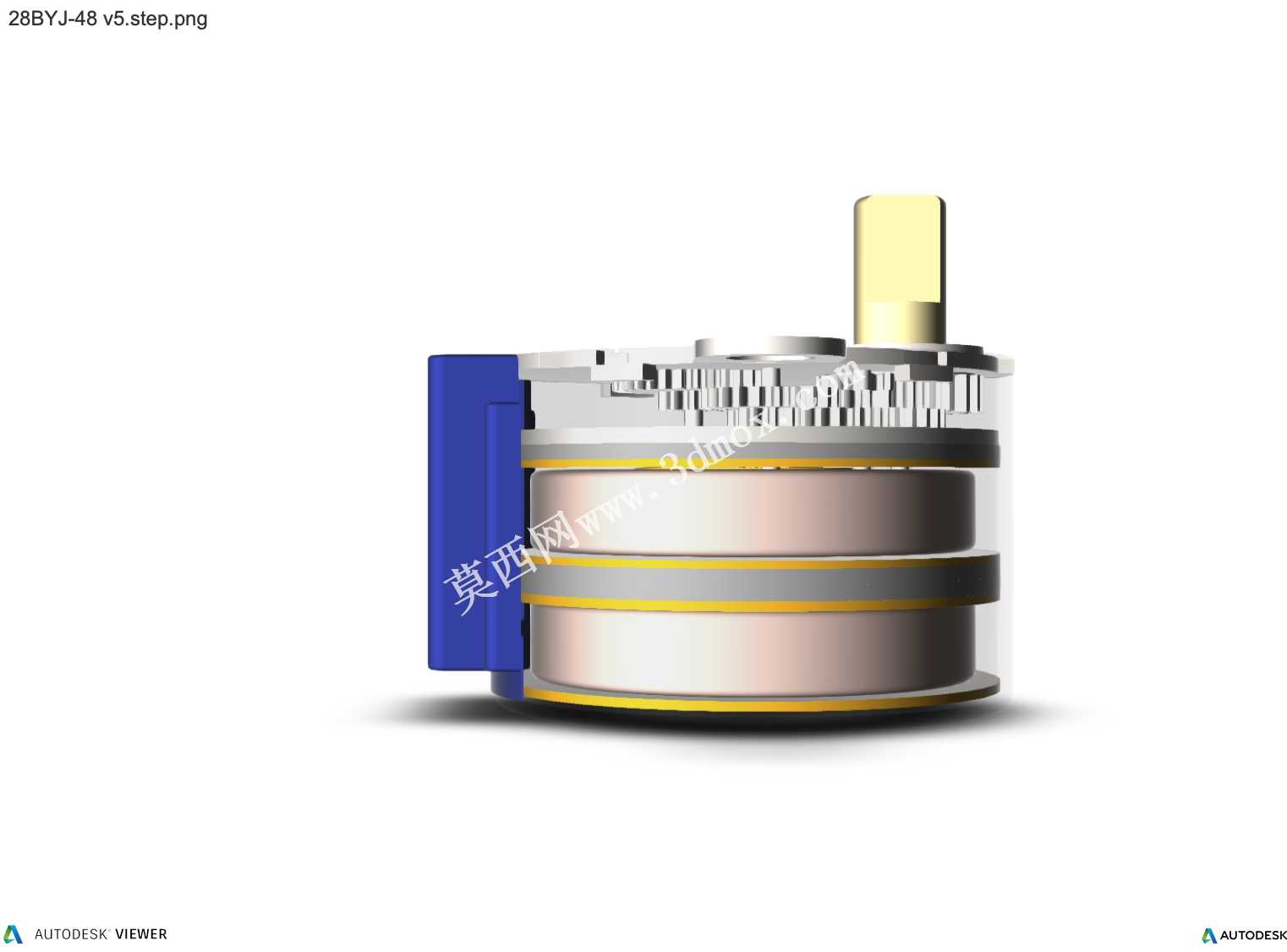

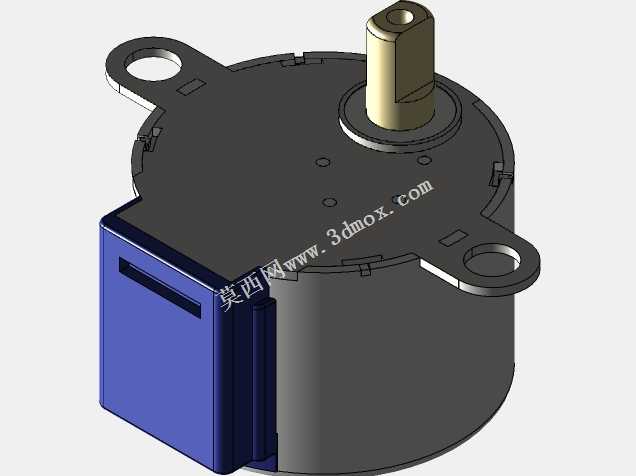

这款28BYJ-48型减速步进电机是小型化减速式步进驱动元件，在民用电器、小型自动化装置、智能教具领域有着极为广泛的应用，常见于空调导风板摆动控制、智能卫浴喷头角度调节、小型云台转动驱动、3D打印机进料辅助机构、智能门锁锁舌驱动、教学实验台位移执行单元等场景，凭借极低的成本、稳定的减速输出特性、简单的驱动逻辑，成为小扭矩低转速定位场景的首选驱动部件。该产品核心功能是将电脉冲信号转化为对应角度的角位移输出，通过内置的多级齿轮减速结构，将电机转子的高速低扭矩输出转化为输出轴端的低速大扭矩转动，同时依靠步进电机固有的开环定位特性，无需额外加装位置反馈元件即可实现精准的角度位置控制，每接收到一个驱动脉冲信号，输出轴就会按照设定的方向转动一个固定的步距角，通过控制脉冲数量即可精准控制转动角度，通过控制脉冲频率即可调节转动转速，非常适合需要小角度精准调节、低速大扭矩输出的轻载驱动场景。从设计思路来看，这款电机采用一体式集成化结构设计，将步进电机本体、多级减速齿轮组、输出轴支撑结构、安装固定耳座整合在统一的圆柱形壳体内，整体结构紧凑，最大限度压缩了安装占用空间，适配各类小型设备内部局促的安装环境；外壳采用金属端盖加阻燃塑料侧壳的组合设计，金属端盖保证输出轴的支撑刚性与安装定位精度，阻燃塑料侧壳包裹线圈部分，既降低了整体重量，又能实现良好的电气绝缘性能，侧方的蓝色塑料端盖为线圈引线出线端，预留了引线走线空间，方便用户外接驱动线路。外形尺寸与安装边界方面，电机主体为标准圆柱形结构，主体直径28mm，端盖上对称布置两个带安装孔的固定耳座，耳座上的安装孔为标准通孔，可直接通过M3螺丝固定在设备安装面板上，安装孔中心距符合行业通用尺寸标准，具备良好的互换性；顶部输出轴为单扁位D型轴结构，可直接与带D型孔的传动摇臂、齿轮、连杆配合，无需额外加工防转结构，装配效率高；输出轴的伸出长度经过精准设计，既保证与传动部件的配合长度足够传递额定扭矩，又不会因为轴伸过长占用额外的设备内部空间，整体安装边界清晰，用户在进行设备结构设计时可直接按照标准尺寸预留安装位，无需额外调整适配。
