撬装式蒸汽发电厂集成控制管路装置

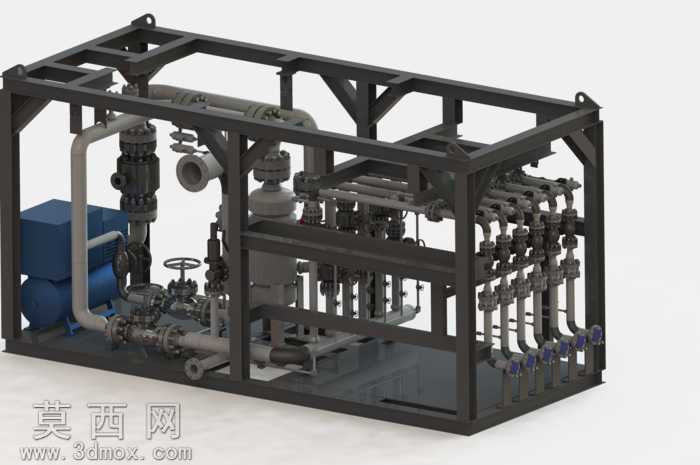

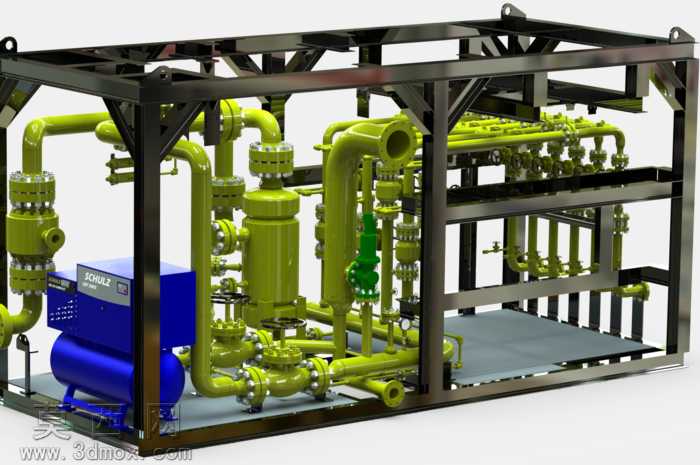

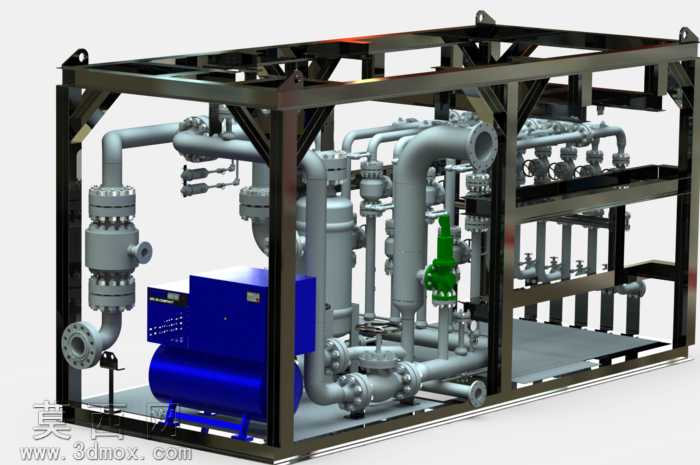

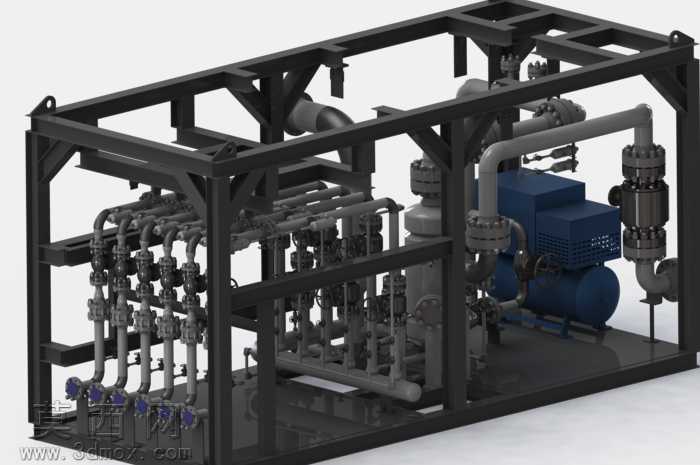

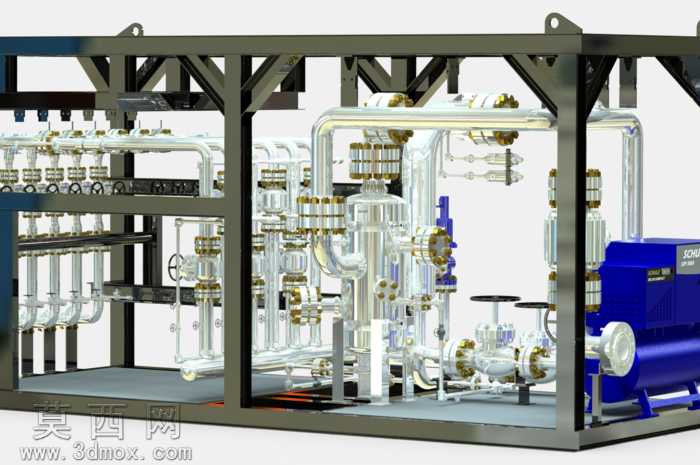

本作品为撬装集成式蒸汽发电控制单元三维建模成果，采用SolidWorks完成全参数化建模设计，整体采用模块化撬装结构思路，将蒸汽管路系统、动力辅机、控制组件全部集成于标准钢制焊接框架内，实现设备的整体运输、快速就位与便捷运维。建模过程中首先搭建整体承载框架，采用标准型钢通过焊接约束完成骨架搭建，框架顶部设置吊装吊耳结构，底部预留安装固定点位，框架分层设计兼顾管路排布与设备安装的空间需求。管路系统建模严格遵循工业管道设计规范，对不同通径的蒸汽管道采用对应规格的参数化建模，管道弯头、三通、法兰连接部位均做精细化结构还原，管道表面做亮面黄绿色涂装材质设置，还原工业蒸汽管路的防腐涂装视觉效果，管路上依次排布截止阀、调节阀、安全阀、过滤器等功能阀件，每个阀件的手轮、阀体、连接法兰结构均做细节建模，还原阀件的真实装配关系。撬体左侧集成蓝色动力辅机单元，对辅机的罐体、控制箱面板、接线端口、支撑脚结构逐一建模，控制箱表面的品牌标识、操作按钮区域做贴图材质处理，罐体采用哑光蓝色金属漆材质，还原工业辅机的真实外观质感。整体装配过程中严格遵循管路排布的工艺要求，做到横平竖直、排布整齐，预留足够的操作检修空间，避免管路干涉，所有连接部位的法兰、螺栓紧固件均按标准件库调用装配，还原真实的装配约束关系。渲染阶段采用金属框架哑光黑金属材质、管道高光工业漆材质、阀件铸钢哑光材质、橡胶密封件深色哑光材质的分层材质设置，通过环境光与补光结合的打光方式，突出金属材质的反光质感与结构层次，清晰展现整个撬装单元的管路走向、设备布局与结构组成，完整还原蒸汽发电控制单元的真实工业形态，可用于方案展示、结构校核、施工交底等场景。
