RC履带车巡航控制单元结构设计

项目分类:传感器 发布时间:2022-03-28 ID:592259
  • RC履带车巡航控制单元结构设计
  • RC履带车巡航控制单元结构设计

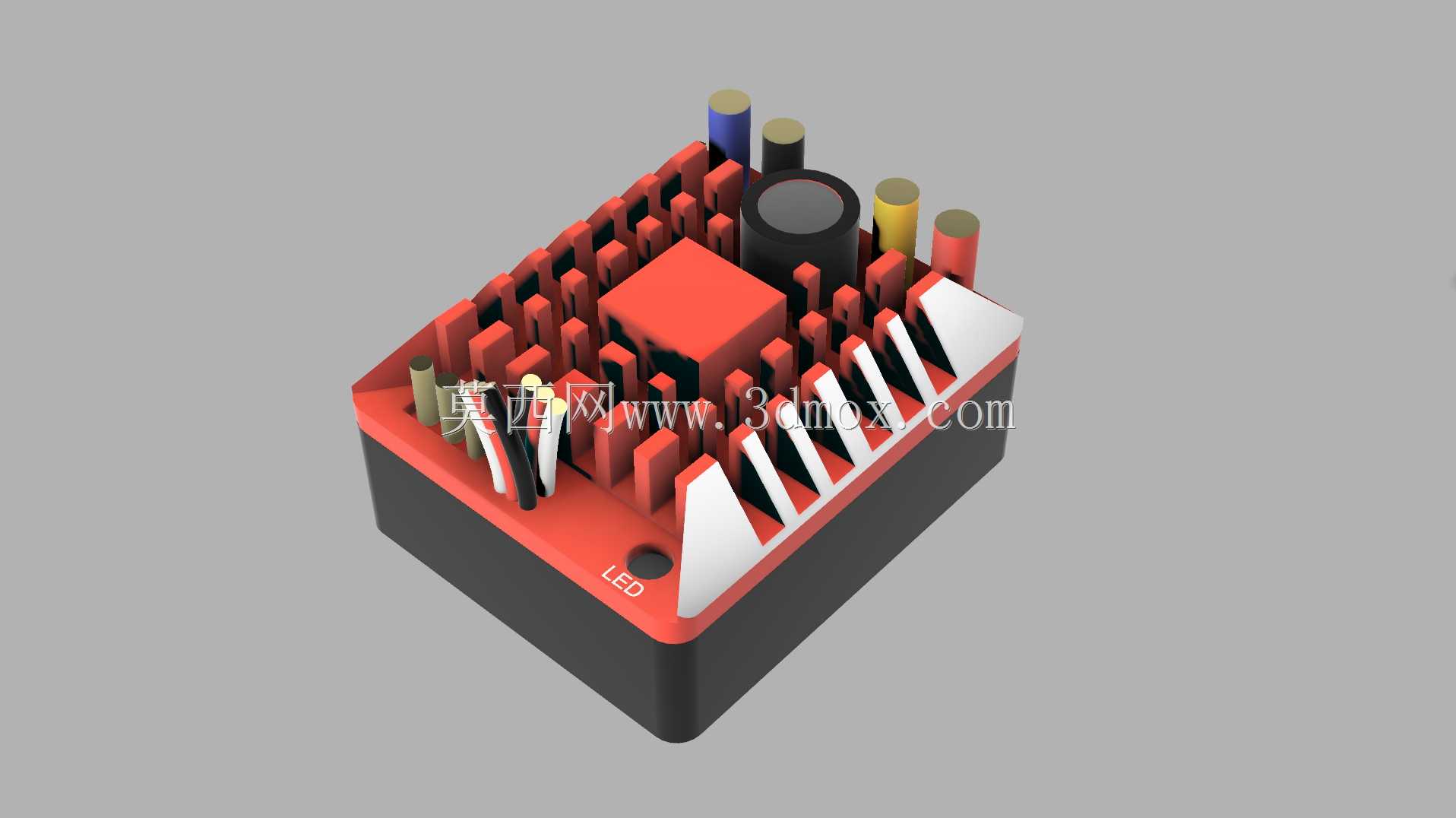

  该控制单元面向RC履带式模型车的巡航与动力调节场景,核心作用是在模型行进过程中稳定输出控制信号,协调左右履带动力分配,降低长时间手动操控带来的操作强度。实际装车时,它通常布置在车体中部电子设备舱内,靠近接收机与电池接线端,以缩短大电流走线长度并减少信号干扰。模块顶部密集的鳍状散热结构并非单纯造型装饰,而是针对功率器件持续工作时的热扩散需求设计。履带车在起步、爬坡、原地转向及低速巡航阶段,电流波动明显,内部功率管会产生集中热量,若热量不能及时导出,容易出现输出限扭、信号漂移甚至保护停机。顶部交错排列的散热肋片增加了与空气的接触面积,同时在车体运动形成的气流作用下,可沿肋片间隙形成有效对流,使热交换路径更短。外壳采用下黑上红的分层结构,

  下部为主体容纳腔,用于布置电路板、功率器件、电容及接插区域;上部红色壳体同时承担散热基座与外观识别功能。边角做了过渡处理,避免在狭窄设备舱内刮擦线束。前端斜向布置的黑白相间防护条,既强化了模块的视觉层次,也对顶部元件边缘形成一定遮挡,减少装车维护时工具误碰引脚的概率。侧面预留的LED指示位用于反馈工作状态,调试人员可在不拆车壳的情况下快速判断模块是否上电、是否进入巡航或保护状态。从安装边界看,该模块整体接近紧凑型方块布局,适合用双面胶柱、扎带或微型金属支架固定在模型车底盘平板上。设计时需要重点关注高度方向的限制:顶部电容和接线柱相对突出,车壳内部净空必须留出足够余量,否则合壳时会压迫元件。接插件集中在一侧,有利于线束朝同一方向梳理,

  避免履带转向机构、悬挂摆臂活动时拉扯线材。对于结构设计人员而言,这类模型的电子设备集成不能只看电路板本身,还要考虑震动、泥水、翻转和频繁维护。履带车行驶时震动频率高,模块固定点需要有足够刚性,壳体与电路板之间也应通过螺柱或限位筋形成可靠支撑,防止长期震动导致接插件虚焊。电容等高元件在布局上靠近板边并由壳体局部围合,可提升抗振能力。巡航控制功能的实现依赖稳定的信号输入与功率输出。模块在接收到接收机指令后,对动力输出进行连续调节,使车辆在设定速度附近保持稳定;在履带差速转向工况下,又要快速响应左右侧动力变化。因此内部结构既要保证强电回路路径短、铜箔截面充足,也要让弱电信号部分远离功率开关区域,降低开关噪声对巡航判断的影响。

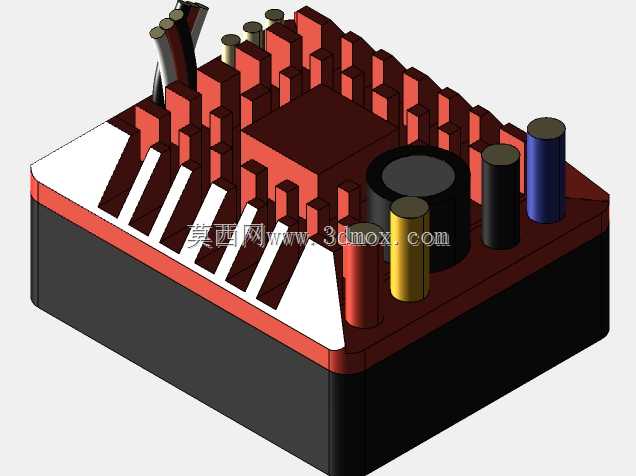

  顶部不同高度的圆柱元件对应电容、接线柱等功能件,建模时需准确还原其直径、高度和相对位置。这些细节不仅影响外观真实性,更决定装配干涉检查是否有效。若将高元件简化为统一高度,后续在整车布置中可能误判车壳间隙;若忽略散热肋片的间距和拔模方向,则在进行外壳制造或小批量复模时会出现脱模困难。外壳分模线沿上下盖结合处布置,下部黑色区域可采用耐冲击材料,上部红色散热区则兼顾导热与表面质感。肋片之间的槽宽不宜过窄,否则在模型车经过泥水环境后,灰尘和碎屑容易堆积,影响散热并增加清理难度。端部斜切面的设计给接线操作留出了手指和工具空间,即使模块紧贴其他设备安装,插拔插头时也不必完全拆除周边部件。对于三维建模从业者,还原此类产品应先建立安装基准面,再由主体腔体向上堆叠散热结构,最后处理接插件、指示灯和局部标识。建模过程中要同步检查壳体壁厚是否均匀,肋片根部是否需要圆角过渡,螺柱位置是否与电路板孔位对应。整车集成阶段,还需把该模块与电池、接收机、电机、开关线束一并纳入装配,验证转弯极限和悬挂压缩时是否存在线束拉扯或壳体碰撞。该结构体现了小型模型动力控制设备在紧凑空间内对散热、抗震、安装和操作便利性的综合平衡,也可为类似移动机器人、小型无人底盘的电控模块布置提供参考。
