锂电池电压监测报警器结构设计

　　在航模动力、小型储能设备以及便携电子装置的实际使用场景中，锂电池组的单体电压状态直接决定了供电安全与设备运行稳定性。过放会造成电芯化学结构不可逆损伤，轻则容量快速衰减，重则引发鼓包、漏液甚至热失控，因此一套能够实时采集电压并在阈值触发时给出明确警示的装置，是动力供电链路中不可或缺的配套部件。本次呈现的锂电池电压监测报警器，正是面向这类工程需求完成的结构设计方案。

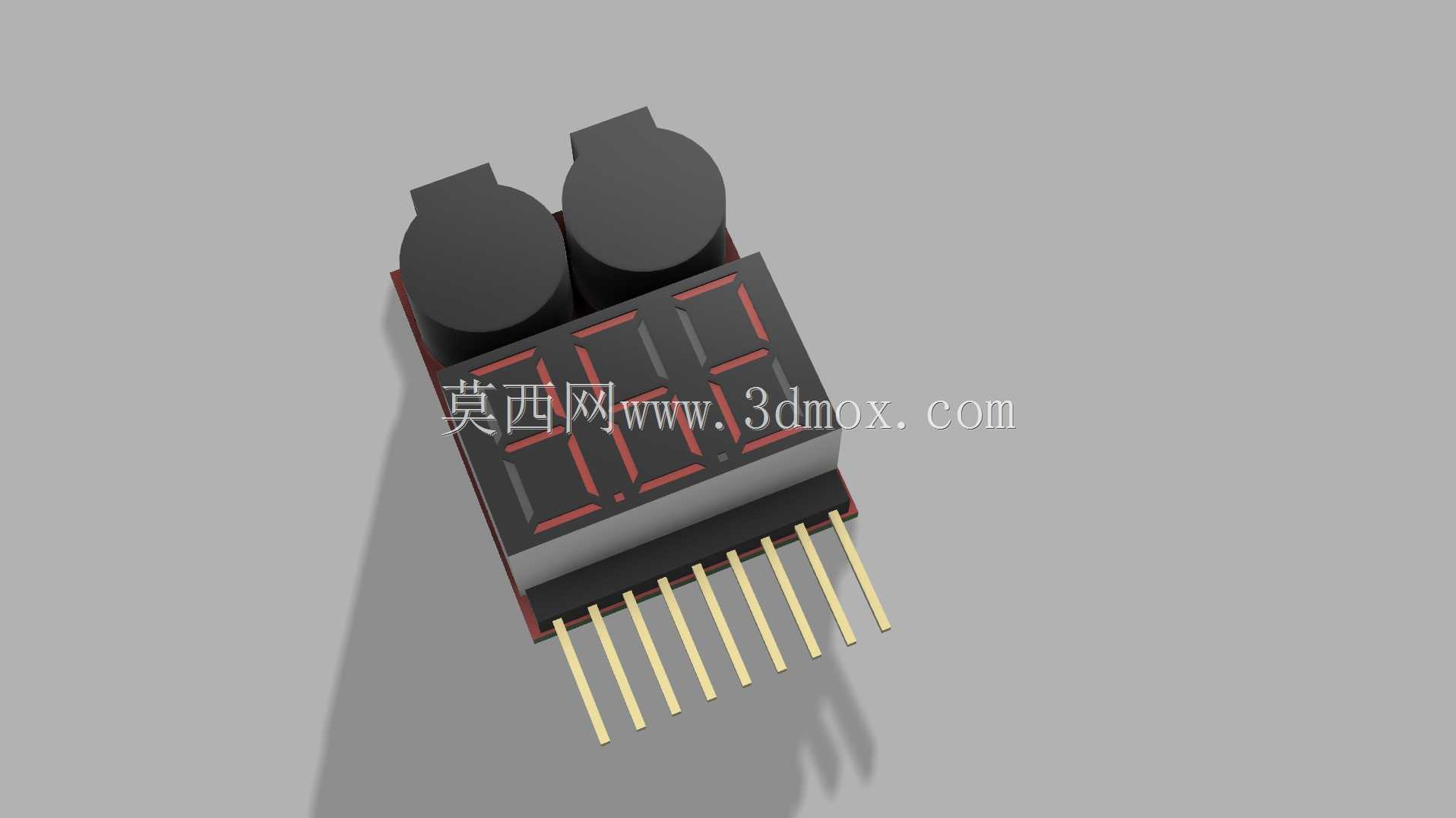

　　从功能实现逻辑来看，该装置核心由电压采样引脚、主控处理单元、数码显示模块以及声光警示元件构成。底部伸出的多根金属插针用于直接对接锂电池组的平衡充接口，无需额外焊接引线即可快速接入，这种直插式结构在现场调试与外场作业中能够显著缩短检测准备时间。插针的排布间距遵循航模锂电池平衡接口的通用规范，能够适配常见的2S至6S电芯串联组合，每根插针对应一节单体电芯的电压采样端，装置上电后可自动识别接入的电芯数量，无需人工切换档位。

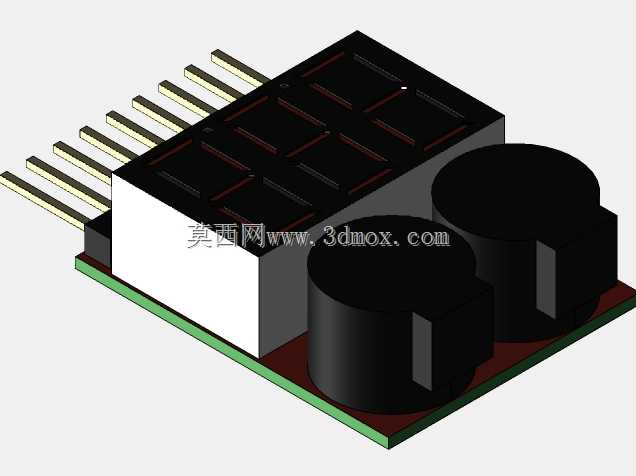

　　显示部分采用双位共阳数码管，以红色高亮度段码呈现当前最低单体电压数值，在户外强光环境下仍具备良好的可读性。数码管下方预留的主控芯片焊接区域，可根据采样精度需求搭载不同规格的微控制单元，周边布置的限流电阻与滤波电容焊盘经过走线优化，能够降低电源纹波对采样精度的干扰。装置顶部设置的两个圆柱形腔体分别用于安装蜂鸣器与状态指示灯，当任意一节单体电压跌落至预设报警阈值时，蜂鸣器发出高频断续声响，同时指示灯同步闪烁，即使用户视线未在显示区域，也能通过听觉与视觉双重通道及时获取告警信息。

　　结构设计层面，整体外壳采用分体式卡扣组合方案，底座与上盖通过侧边定位柱配合，无需螺丝即可完成装配，既减少了零件数量，也提升了批量组装效率。电路板的安装槽位设置了限位筋，能够避免焊接完成后的PCB在壳体内发生窜动，插针根部预留的应力释放槽可抵消反复插拔带来的侧向力矩，降低焊盘脱落风险。外形尺寸控制在极为紧凑的范围内，主体长宽适配多数航模机身的预留安装空间，厚度方向不会与周边舵机、电调等部件发生干涉，重量控制在十余克级别，不会对飞行器的载重平衡造成明显影响。

　　在实际工程应用中，这类装置除了用于飞行过程中的实时电压监控，也可在电池存储、充电环节作为电压复核工具使用。仓储状态下定期插接检测，能够及时发现自放电异常的电芯；充电前接入确认各串电压一致性，可避免不平衡充电带来的安全隐患。设计过程中针对不同使用场景做了边界适配：插针的有效插入深度经过反复验证，既保证接触电阻稳定在毫欧级，又不会因插入过深顶坏平衡接口内部弹片；蜂鸣器的出声孔采用斜向开槽结构，在保证声压级的同时，可减少飞行中气流直冲振膜引发的误鸣；数码管的视窗角度经过微调，用户在正常握持遥控器的姿态下即可清晰读取数值，无需刻意调整观察角度。

　　电路板的布线遵循模拟与数字分区原则，电压采样走线采用等长处理并做包地防护，降低相邻信号串扰对采集精度的影响。电源输入端设置的防反接二极管，可避免用户误接正负极导致主控芯片烧毁，提升了装置的容错能力。整体结构在满足功能需求的前提下，尽可能压缩了非必要的空间占用，所有外露边缘均做了圆角处理，消除安装过程中划伤线材与皮肤的隐患。对于从事航模设备维护、小型储能系统集成的工程人员而言，该结构方案在安装便捷性、环境适应性与功能可靠性之间取得了合理平衡，可直接作为相关产品开发的结构参考，也可根据具体电芯规格调整报警阈值与采样通道数量，拓展至更多低压电池组的监测场景。
