基于DRV11873的无刷电机驱动控制板

这款无刷电机驱动板面向低压小功率无刷直流电机的驱动场景设计，可广泛应用于桌面小型自动化设备、微型散热风机、小型电动执行机构、教学实验平台、DIY电动装置等对驱动体积、功耗有较高要求的场景，能够为小功率三相无刷直流电机提供稳定可靠的换相驱动与转速调节能力，替代传统有刷电机驱动方案，大幅降低驱动系统的运行噪音与电磁干扰，提升设备运行的稳定性与使用寿命。

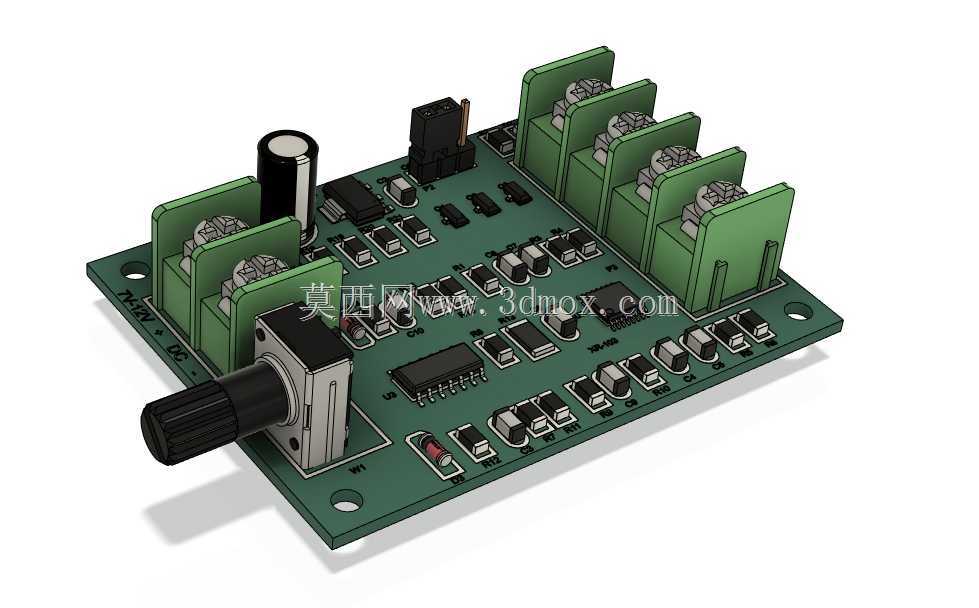

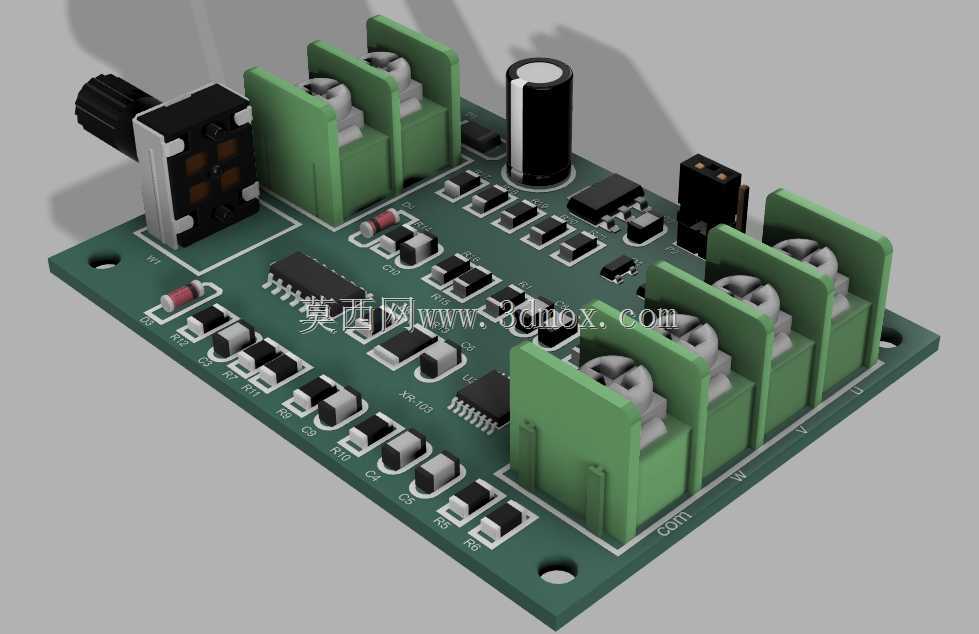

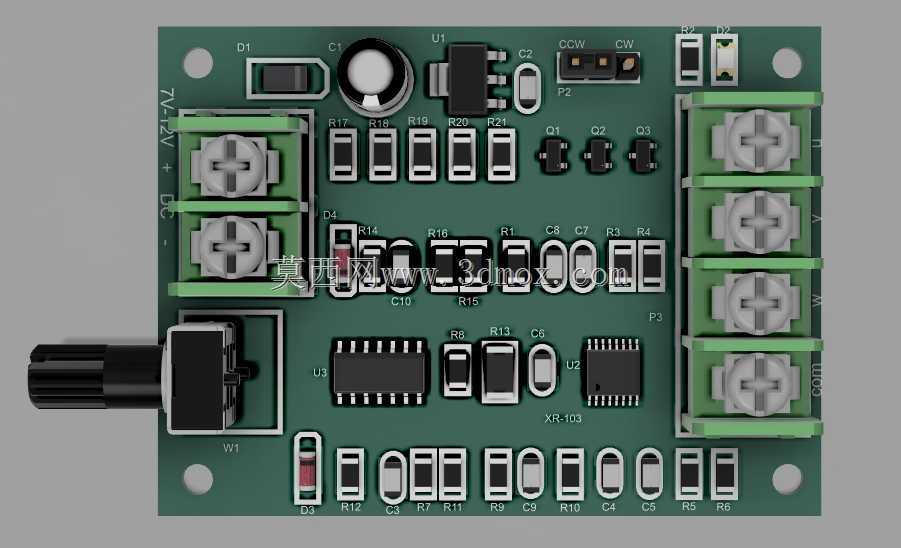

该驱动板核心采用DRV11873驱动芯片搭建核心驱动电路，支持7-12V直流电压输入，最大持续输出电流可达1.2A，可适配额定电压范围内、功率在15W以内的三相无刷直流电机。板载集成了电位器调速接口，可通过板载的旋转电位器直接手动调节电机转速，无需外接额外的调速信号源，同时预留了外接信号接线端子，可接入外部PWM信号或模拟量信号实现远程调速与启停控制，适配不同的设备控制需求。板上设置了多组绿色接线端子，分别对应电源输入、三相电机输出、外接信号接口，接线操作无需焊接，可快速完成线路连接与调试，降低现场装配的操作难度。板载电解电容用于电源输入滤波，有效抑制电源端的电压波动与尖峰干扰，保障驱动芯片稳定工作；板上排布的贴片阻容元件全部按照信号流向布局，功率回路与信号回路做了分区设计，减少功率部分对弱电控制信号的干扰，提升驱动运行的可靠性。

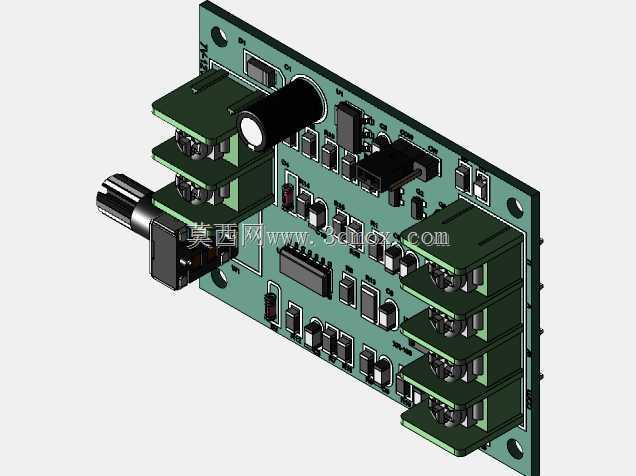

在结构设计上，驱动板采用标准FR-4环氧玻纤基板，整体为矩形平板结构，板的四个角预留了标准安装孔，可通过螺丝直接固定在设备的安装平面上，安装孔位间距适配常规小型驱动板的安装尺寸，无需额外设计转接支架即可完成装配。板上的接线端子全部沿板边排布，接线方向统一朝向板外侧，方便设备内部的走线布置，避免接线后线缆与板上元件产生干涉；板载电位器布置在板的侧边位置，旋钮突出板面，无需拆开机壳即可直接手动调节转速，适配需要现场调试转速的应用场景。整体板面元件布局紧凑，在保障电气安全间隙的前提下尽可能压缩板面尺寸，可适配设备内部狭小的安装空间，板上元件最高高度不超过20mm，安装后不会占用过多的垂直空间，能够嵌入到紧凑型的小型设备内部。在电路保护层面，板上预留了保险丝焊盘，可根据实际负载电流选配对应的保险丝，实现过流保护，避免负载短路或堵转时烧毁驱动芯片与电机，提升驱动系统的故障容错能力。
