闭环混合式步进电机驱动器HBS57H结构设计

这款步进电机驱动器主要面向工业自动化运动控制场景，可适配57系列闭环步进电机，广泛应用在3D打印设备、小型数控雕刻机、自动化点胶机、皮带输送线、非标自动化分拣工位、电子元器件插件设备等需要精准转速与位置控制的场合，是小型自动化设备动力输出链路里的核心控制部件，承担着将控制端脉冲信号转化为电机绕组驱动电流、精准调控电机转动角度、转速与输出扭矩的核心作用，相比开环步进驱动方案，它搭载的闭环反馈接口可实时接收电机端编码器回传的位置信号，有效避免高速运行下的失步、过冲问题，大幅提升运动控制的精度与运行稳定性。

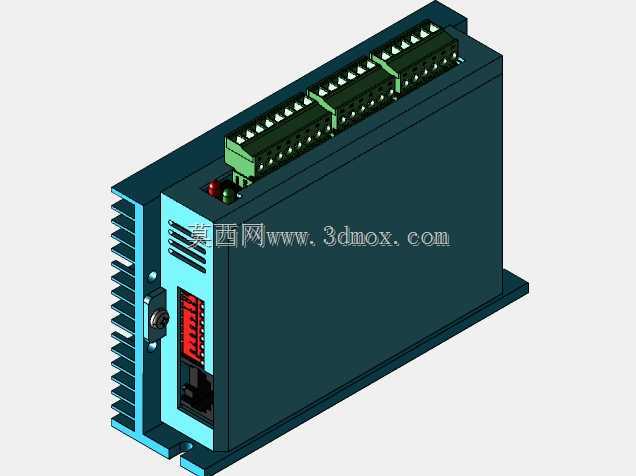

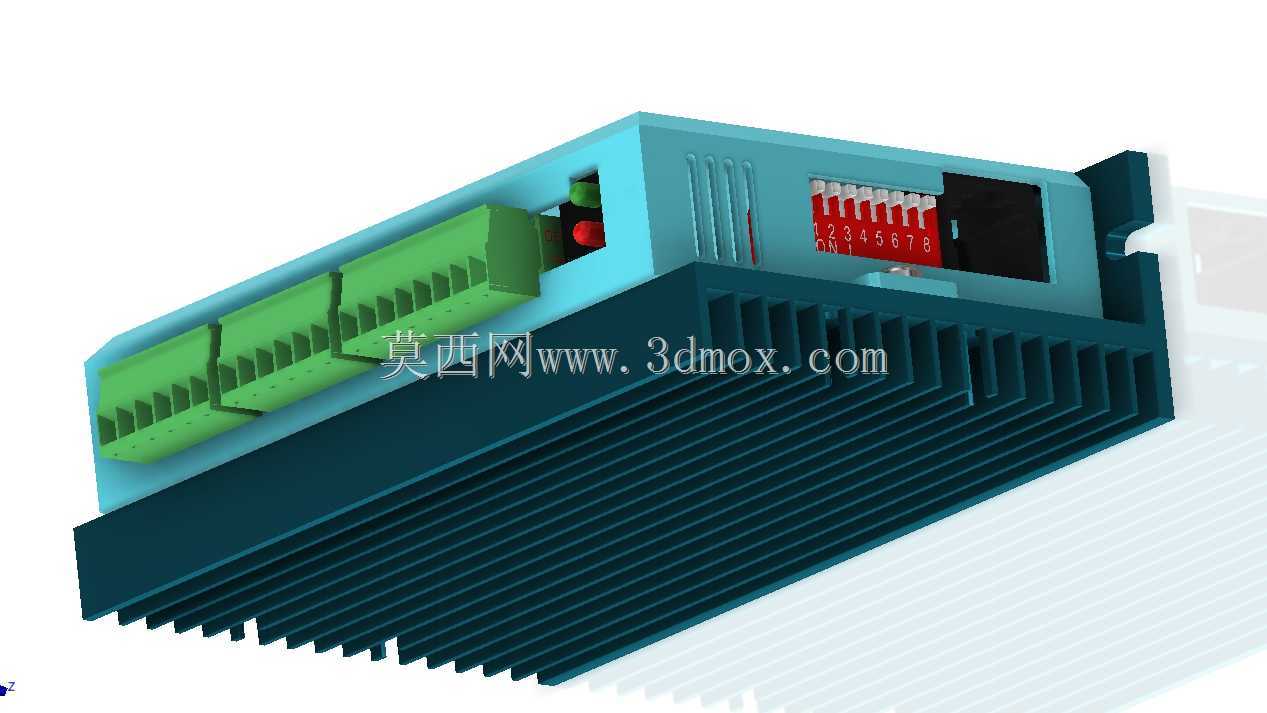

从产品功能设计来看，这款驱动器采用一体化铝挤散热外壳结构，壳体侧面排布多道平行散热鳍片，可在自然对流工况下快速散出功率器件运行产生的热量，保障长时间连续运行的可靠性；接口端采用插拔式绿色接线端子排，从左至右依次排布电源输入、电机绕组接线、编码器信号接线、控制信号接线区域，每个接线位旁都印有清晰的丝印标识，可降低现场接线的出错概率，端子排采用防松卡扣设计，能适应设备运行时的轻微振动场景，避免接线松脱导致的设备故障。

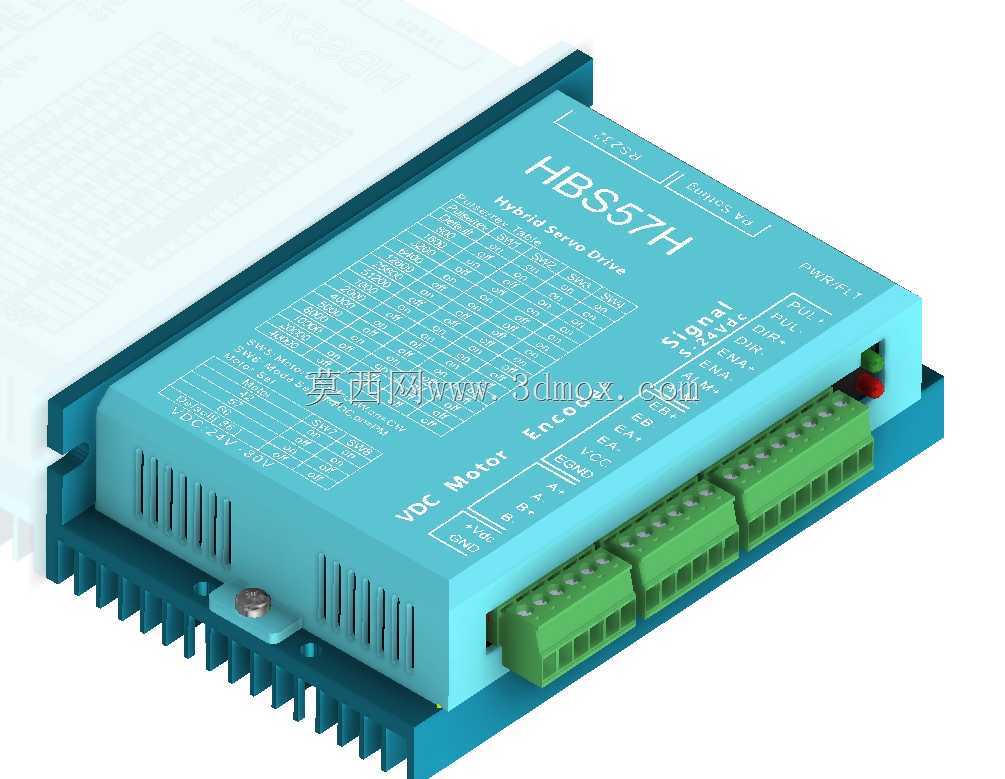

设计过程中充分考虑了工业现场的安装适配性，整体外形采用规整的长方体结构，底部预留标准安装固定孔位，可适配市面主流的步进驱动器安装尺寸，无需重新改动设备安装板即可完成替换升级；壳体上盖印有完整的参数拨码说明、电流档位对照表、细分设置对照表，调试人员无需翻阅额外说明书即可直接在设备现场完成参数设置，大幅降低现场调试的时间成本。电路部分的布局充分考虑了强弱电隔离，功率驱动区域与信号控制区域做了物理分隔，可有效降低功率回路对弱电控制信号的电磁干扰，提升信号传输的稳定性，同时预留了故障指示灯与状态指示灯位，可直观反馈驱动器的供电状态、运行状态与故障状态，方便运维人员快速排查设备问题。

在安装边界设计上，这款驱动器的接线端子全部朝向同一侧排布，可有效减少接线后的线缆弯折半径，适配电控柜内紧凑的安装空间，散热鳍片朝向与电控柜内常规散热气流方向平行，可最大化利用柜内散热气流提升散热效率，外壳边角做了钝化倒角处理，避免安装调试过程中划伤操作人员，整体结构兼顾了散热性能、安装便利性、接线易用性与运行可靠性，完全适配中小型自动化设备的运动控制需求。
