AMS1117-3.3V直插三端线性稳压电源模块

这款三端线性稳压模块是电子电路设计领域极为常用的小功率直流降压器件，核心适配5V或9V直流输入转3.3V固定输出的供电场景，广泛应用在单片机最小系统板、传感器信号采集前端、消费类电子外设、小型物联网终端、 breadboard 原型验证电路中，为各类工作电压为3.3V的主控芯片、通讯模组、敏感器件提供低纹波、高稳定性的直流供电，避免输入电压波动或负载跳变对后级精密电路造成干扰甚至损坏。

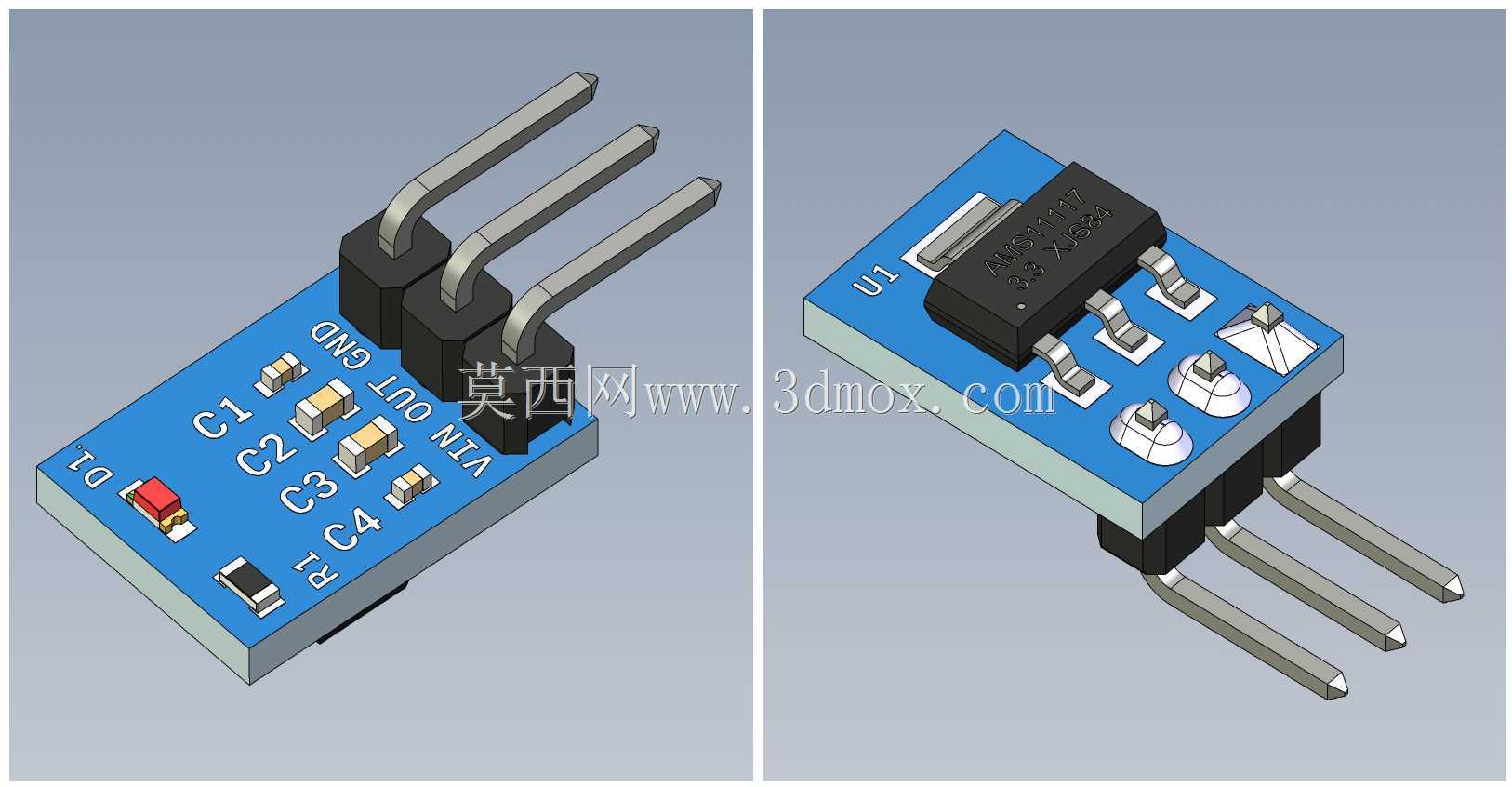

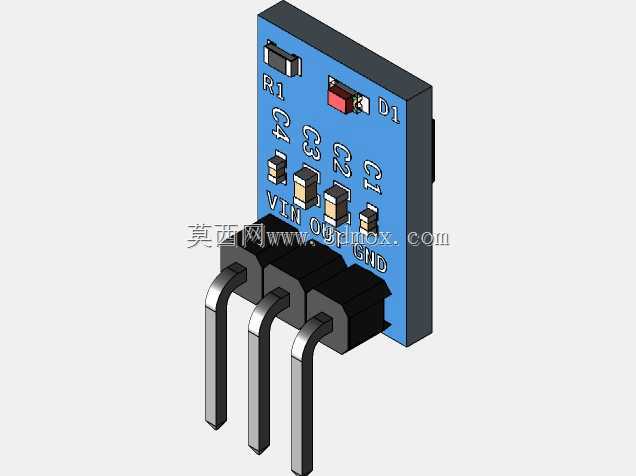

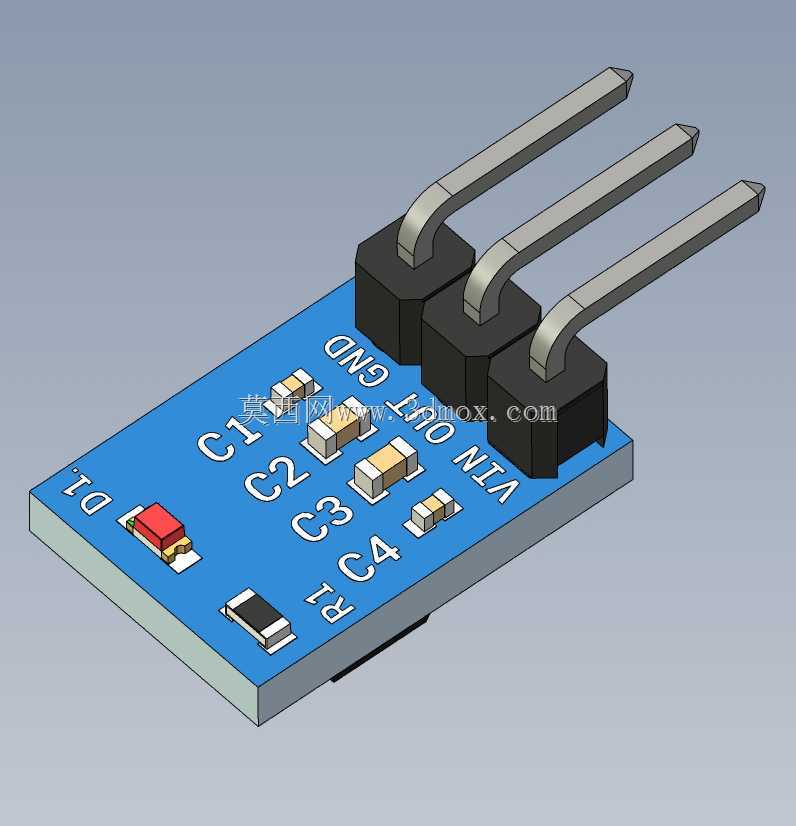

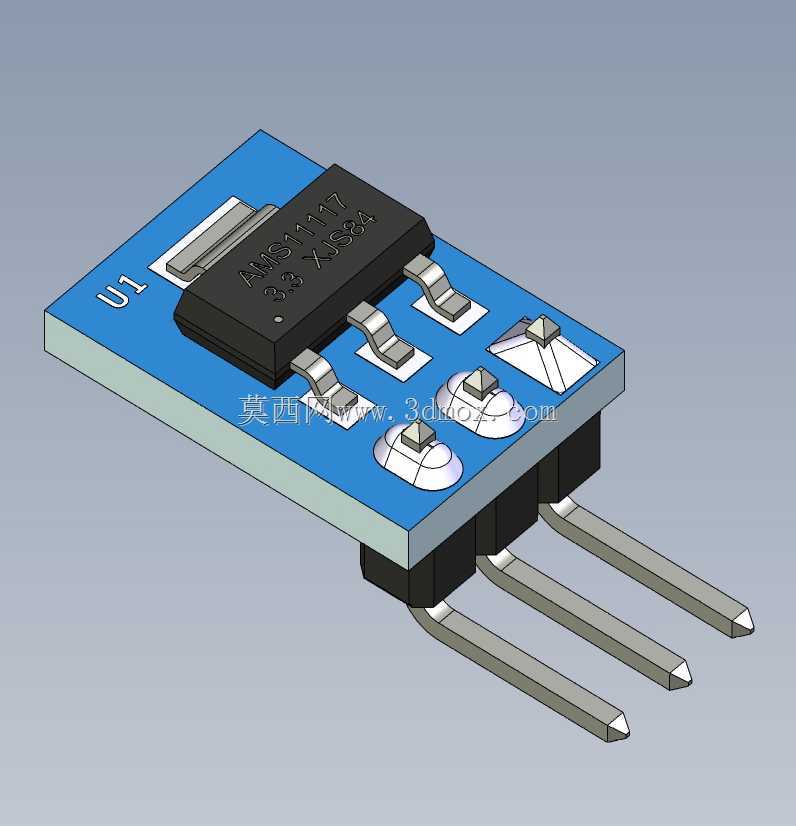

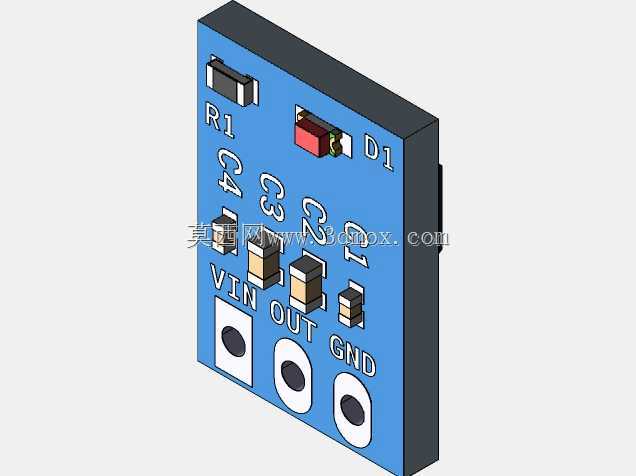

模块采用经典直插3pin引脚布局，设计阶段完全参照市售量产同规格模块的实际尺寸完成三维建模，引脚间距、焊盘位置、板体长宽厚参数均匹配实物安装边界，可直接用于PCB布局阶段的干涉校验、整机外壳内部的装配空间预留，也可用于教学演示场景下的电源电路结构展示。板载核心稳压芯片搭配多颗不同容值的贴片陶瓷电容，分别布置在输入、输出引脚侧，实现输入滤波、输出降噪的作用，有效抑制线性稳压工作过程中产生的高频纹波，提升输出电压的纯净度；板体采用蓝色PCB基材建模，表面丝印清晰标注输入、输出、接地引脚的定义，以及各电容位号，和实物的标识逻辑完全一致，避免装配或接线过程中出现引脚反接的问题。

设计过程中充分考虑了直插器件的安装特性，三根直插引脚的长度、直径参数均符合标准2.54mm间距排针的通用尺寸，既可以直接焊接在PCB板的对应焊盘上，也可以搭配排针座实现可拆卸式安装，适配不同的电路装配需求。模块整体体积小巧，板体边缘做了圆角处理，没有尖锐突出结构，在紧凑的设备内部安装时不会刮擦周边导线或器件，800mA的额定输出电流可以覆盖绝大多数小功率3.3V负载的供电需求，自身工作时的发热特性匹配常规自然散热场景，无需额外加装散热片即可在额定负载范围内长期稳定工作。建模过程中完整还原了板上所有元器件的外形特征，包括稳压芯片的塑封本体、贴片电容电阻的长方体结构、引脚的金属折弯形态，甚至PCB表面的丝印文字、焊盘的金属质感都做了对应还原，能够满足整机三维装配时的可视化展示需求，也可用于生成工程爆炸图、装配指导示意图等技术文档素材。
