Faston型刀片式PCB板端连接器结构

项目分类:通用五金配件 发布时间:2026-06-29 ID:1192267
  • Faston型刀片式PCB板端连接器结构
  • Faston型刀片式PCB板端连接器结构

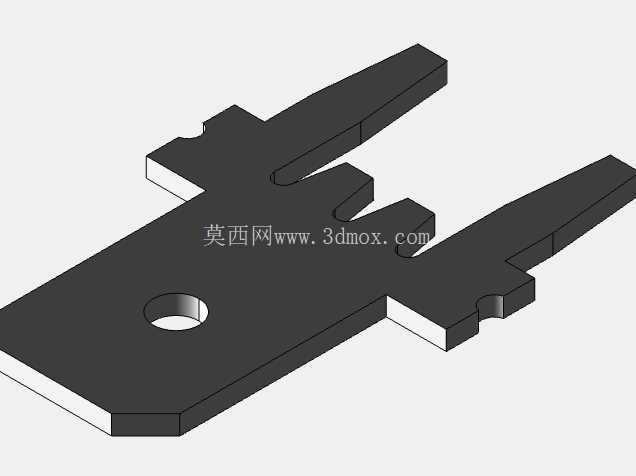

这类刀片式板端连接器,常出现在工业控制板卡、电源模块、小功率驱动装置的PCB布线场景里,主要承担板上大电流回路的外接接线任务,相比传统插针式接插件,它的刀片式接触结构能在有限板面积里承载更高的持续电流,避免接插件部位因为接触电阻过大出现温升超标的问题。从实际使用场景来看,这类连接件多适配工业现场的快插接线需求,现场装配时不需要额外焊接外接导线,直接将配套的母端 Faston 端子压接在导线上后,对准板上的刀片插片推入即可完成连接,能大幅减少产线装配的接线工时,也方便后期设备维护时的线路拆改,不需要反复焊拆PCB焊盘,能有效保护板上线路不受焊拆高温损伤。

从结构设计逻辑来看,这款刀片连接件采用双片对称式刀片布局,每片刀片根部都设计了加宽的焊接固定脚,焊接脚完全贴合PCB焊盘表面,过波峰焊时焊锡能顺着固定脚的爬锡槽均匀铺展,既保证焊接后的机械固定强度,也能让电流从焊盘到刀片的导通路径更顺畅,减少局部电阻发热。刀片主体的接触区域做了局部增厚处理,接触表面的平整度控制在微米级,和配套母端端子配合时,接触压力能均匀分布在整个接触面上,不会出现局部点接触导致的载流能力下降问题。每片刀片上预留的圆形定位孔,是和母端端子的弹性卡扣配合的锁止结构,当母端端子推到位后,卡扣会卡入这个圆孔内,避免设备运行过程中因为振动、拉扯导致接线松脱,这一点在有振动工况的工业设备里尤为重要,很多现场接线故障都是因为接插件没有锁止结构,长期振动后出现接触不良。

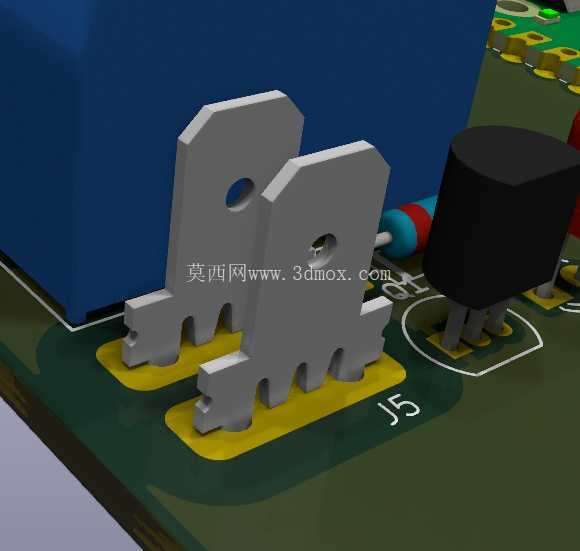

从安装边界尺寸来看,这款连接器的两个刀片平行排布,刀片之间的间距严格按照PCB安规间距要求设计,在常规市电电压等级下,极间爬电距离完全满足绝缘要求,不需要额外在板上开槽增加爬电距离,能节省PCB板面的占用空间。刀片伸出PCB板面的高度经过精准控制,既保证母端端子有足够的插接深度,不会因为插接过浅导致接触面积不足,也不会因为刀片过高导致板上整体装配尺寸超限,适配多数外壳内部的安装空间要求。刀片根部和PCB接触的位置,设计了微小的凸台定位结构,插件时凸台会卡入PCB对应的定位孔内,过炉焊接前不需要额外点胶固定,就能保证刀片的垂直度,不会出现过炉后刀片歪斜、间距偏移导致的母端无法插接的问题。

在实际选型应用中,这类刀片连接器的载流能力和刀片的材质、接触面积直接相关,这款模型对应的刀片采用高导铜基材,表面做镀锡处理,兼顾导电性能和抗氧化能力,在常规环境下长期使用不会出现接触表面氧化导致的电阻升高问题。接触区域的刃口位置做了圆角过渡处理,插接母端端子时不会刮伤母端内部的弹性接触片,能保证多次插拔后的接触性能稳定,一般这类连接件的插拔寿命能满足设备全生命周期内的维护拆接需求,不需要因为接插件磨损更换整个板卡。从PCB布局的角度来看,这款连接器的焊盘布局采用对称设计,两个刀片的焊盘大小一致,布线时可以从焊盘两侧分别走大电流走线,不需要在板上做额外的线宽收敛,能让大电流回路的走线更顺畅,减少走线阻抗带来的压降问题。另外,连接器周边不需要预留过大的操作空间,因为Faston母端的插接方向是垂直于PCB板面,接线操作时只需要在连接器正上方预留手指操作空间即可,相比侧面插接的接插件,能进一步压缩板上的空间占用,适配紧凑化设计的工业控制板卡需求。
