可直接3D打印的组装式活动扳手

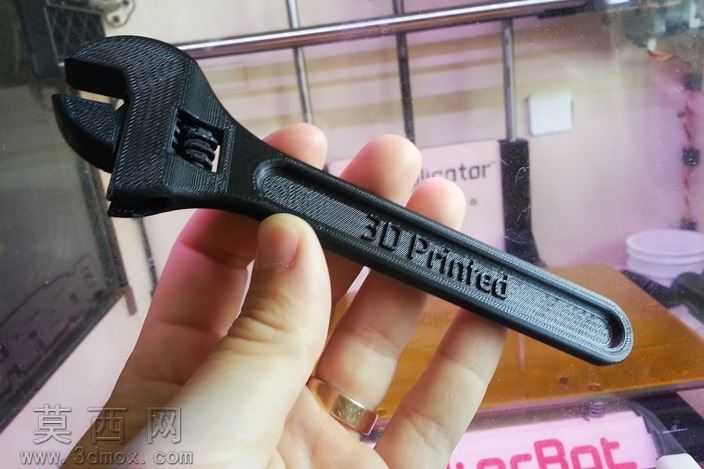

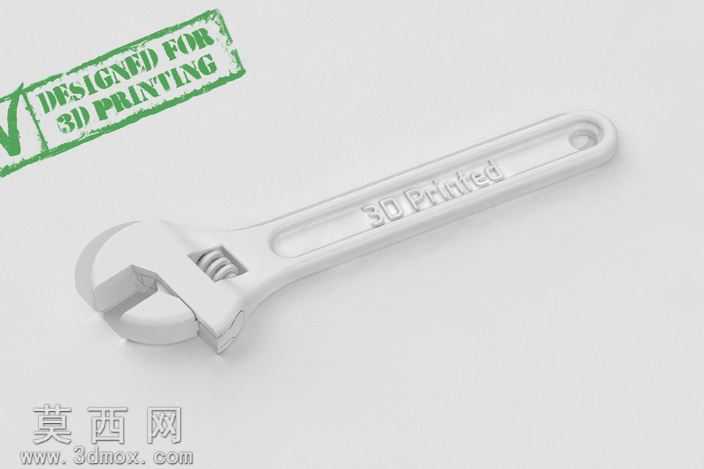

本作品为面向桌面级FDM3D打印场景设计的全组装式活动扳手三维模型，建模阶段充分考量3D打印的工艺特性，对传统活动扳手的结构进行适配性优化，无需额外金属紧固件、无需后续复杂装配工序，打印完成后仅需简单清理支撑即可直接使用。建模过程中对活动扳手的核心调节结构进行了参数化设计，将活动钳口、调节蜗杆、固定钳身、手柄的配合公差控制在0.2mm范围内，既保证调节蜗杆转动时的顺滑度，又避免钳口出现旷量影响夹持稳定性，同时对所有棱边做R1-R2的圆角处理，既避免打印过程中出现应力集中导致的部件开裂，也提升使用时的握持手感。材质表现上模拟PLA耗材的哑光质感，渲染时采用柔和的漫反射光源，清晰呈现手柄表面凹陷的“3DPrinted”标识细节，以及调节蜗杆的齿形结构、钳口的防滑纹理，所有结构均做了打印友好性处理：将所有悬空角度调整为45度以内，减少支撑材料的使用量，对蜗杆与钳身的配合轴孔做了0.15mm的间隙补偿，避免打印过程中材料膨胀导致轴孔抱死无法转动。设计思路上参考了早期全3D打印活动扳手的成熟方案，针对普通桌面打印机的精度局限优化了配合结构，摒弃了需要额外装配销钉、弹簧的复杂结构，将所有活动部件的连接结构整合为一体打印的铰接形式，打印时无需拆分零件，沿手柄长度方向摆放即可一次性完成所有部件的打印，成品可适配不同规格的螺母夹持需求，钳口最大开合距离经过参数校准，可满足日常小型维修的使用需求，手柄部分做了加宽处理，提升握持时的受力面积，拧动时不易出现硌手的问题，同时在手柄末端设计了悬挂孔，方便日常收纳悬挂。
