穿越机FPV天线防护替换端盖结构

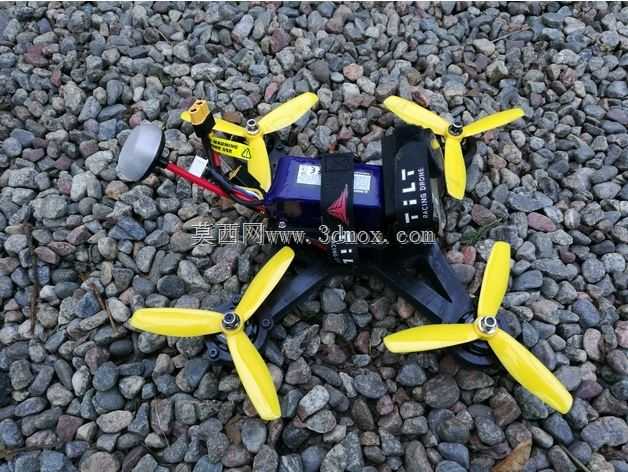

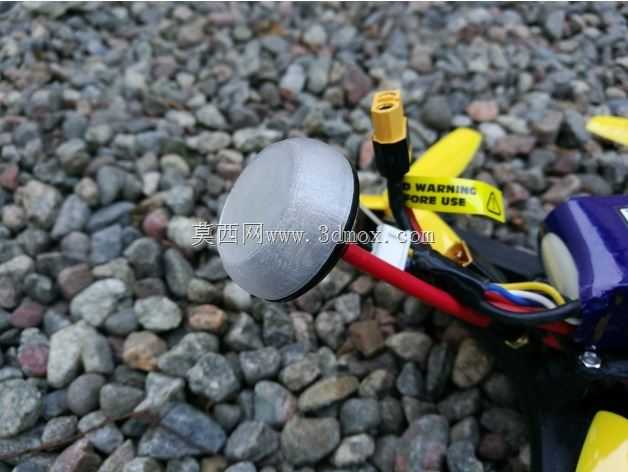

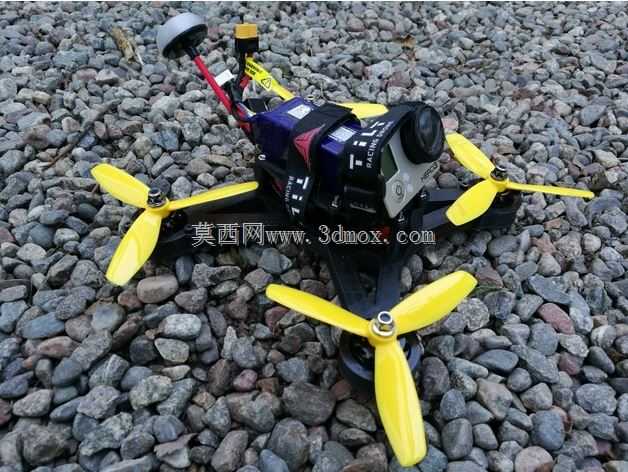

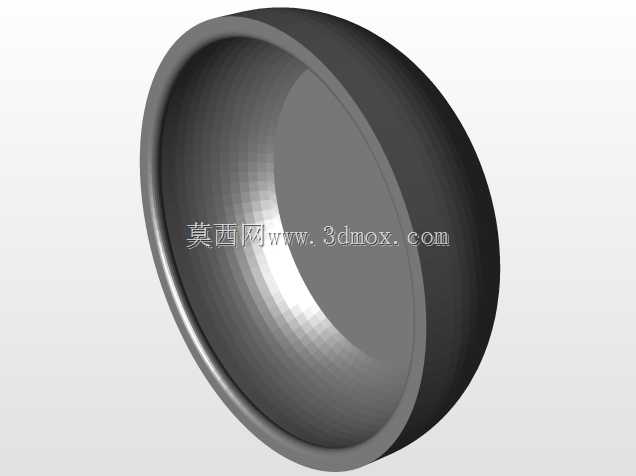

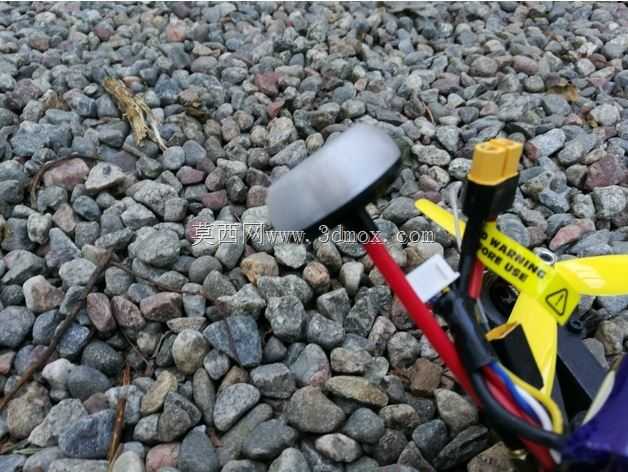

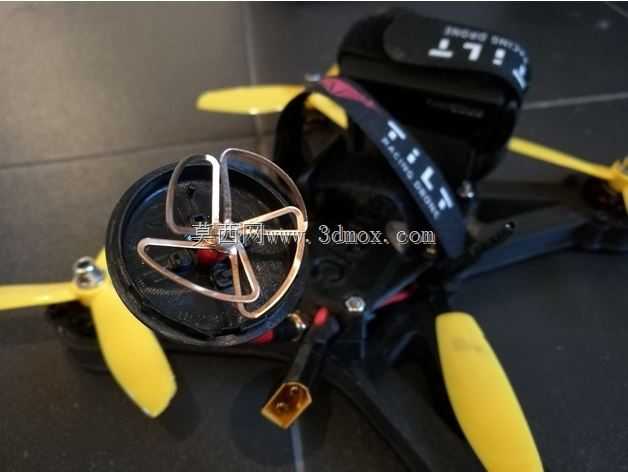

在小型多旋翼穿越机的日常飞行作业中，FPV图传天线属于高频外露的易损部件，尤其是蘑菇头样式的全向天线，其端面的介质罩直接承担着防护内部振子、隔绝飞行中飞溅碎石、杂草、泥水冲击的作用，一旦原端盖因为碰撞、刮擦出现脱落或破损，内部的天线振子直接暴露在外界环境中，不仅会因为异物磕碰造成振子形变偏移，直接改变天线的驻波比与信号辐射方向图，导致图传信号出现雪花、断连，甚至可能在高速飞行中被气流扯断馈线，直接造成飞行失控。这类替换端盖的设计核心，首先要匹配原天线的安装边界，常规5.8G频段的小型蘑菇头天线，其端面安装位的直径多在18-22mm区间，端盖的内侧需要设计与天线基座外圈过盈配合的卡合结构，过盈量控制在0.1-0.15mm之间，既可以保证飞行中不会因为高频振动脱落，又不需要额外使用胶水粘接，方便后续天线维护时拆卸。端盖的外形采用圆弧过渡的半球形曲面，一方面是为了降低飞行过程中的风阻，减少高速飞行时端盖位置产生的紊流对机架飞行姿态的干扰，另一方面曲面结构相比平面结构拥有更好的抗冲击性能，当发生正面碰撞时，曲面可以将冲击力分散到整个盖体结构上，避免局部应力集中造成盖体碎裂。端盖的壁厚设计需要兼顾防护性能与重量控制，常规采用光固化打印加工时，壁厚设置在1.2-1.5mm即可满足日常飞行的防护需求，整体重量控制在2g以内，不会对穿越机的重心配平造成明显影响，毕竟小型穿越机的整机起飞重量多在250g以下，每克的重量变化都会影响飞行的机动性与续航表现。设计过程中需要重点关注端盖与天线馈线的避让空间，端盖内部的空腔深度需要预留足够的余量，避免安装后挤压到天线内部的馈线焊点，防止因为长期振动造成焊点脱焊。同时盖体内侧不能有多余的加强筋结构凸入空腔，避免与天线振子接触造成信号屏蔽，毕竟FPV天线的信号辐射对周边的金属、导电介质距离非常敏感，哪怕是塑料结构如果过于贴近振子，也会造成信号谐振频率偏移，影响图传的有效距离。在实际的外场使用场景中，这类替换端盖需要适应不同的环境工况，比如在草地飞行时，端盖需要承受草叶的高速抽打，在砂石地面飞行时，要能抵御小粒径碎石的高速撞击，在小雨天气飞行时，盖体与基座的配合面需要具备基础的挡水能力，避免雨水直接渗入天线内部造成电路板短路。设计时不需要额外做表面的防滑或者纹理结构，光滑的外表面反而能减少飞行中杂物的附着，比如草屑、泥点粘在光滑表面上会在飞行气流的作用下自行脱落，不会长期堆积在盖体上影响天线的信号发射。从安装适配性的角度，这类端盖不需要设计复杂的快拆结构，因为天线端盖本身不属于需要频繁拆卸的部件，过盈卡合的结构已经足够满足日常使用的可靠性，相比螺纹连接的结构，过盈卡合没有螺纹滑牙的风险，也不会因为振动出现螺纹松动的问题，加工时的尺寸公差要求也更宽松，即便是普通FDM打印机也能加工出可用的零件，不需要高精度的加工设备。在结构强度校核上，只需要保证盖体在1米高度自由跌落至水泥地面时不出现碎裂、开裂即可，毕竟穿越机的飞行故障中，天线端盖受到的冲击大多来自飞行中的剐蹭，而非直接的高速硬撞击，过高的强度要求反而会增加不必要的壁厚与重量，得不偿失。另外端盖的边缘位置需要做0.3mm的圆角过渡，避免安装时锋利的边缘割伤安装人员的手指，也能减少边缘位置的应力集中，降低碰撞时边缘崩裂的概率。
