FDM3D打印机耗材承托线轴结构设计

桌面级FDM熔融沉积成型3D打印机的耗材供给环节，线轴是直接影响送丝顺畅度的核心配套部件，不少刚接触设备调试的工程师容易忽略线轴的结构合理性，实际生产与日常打印作业中，线轴的径向跳动、转动阻尼、边缘限位能力，都会直接传导到送丝轮的受力端，轻则出现送丝打滑、耗材表面刮削起屑，重则导致打印中途断丝、层厚错位，直接造成工件报废。

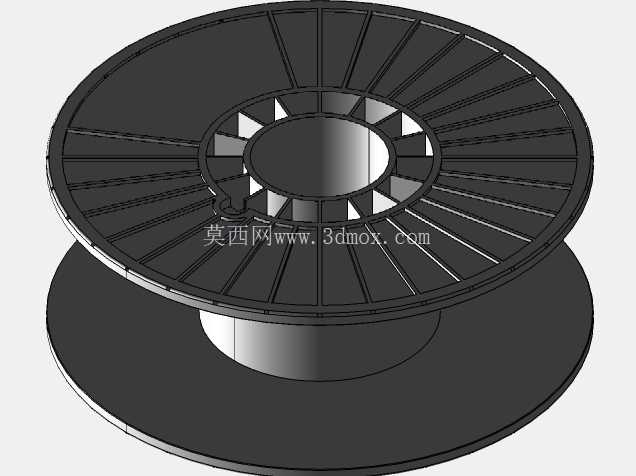

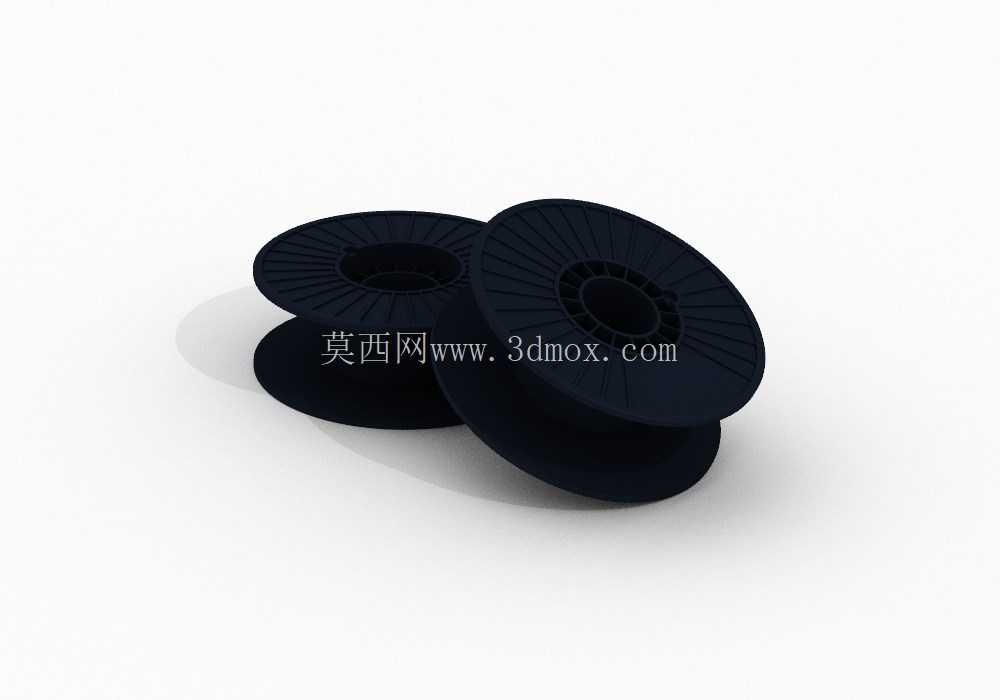

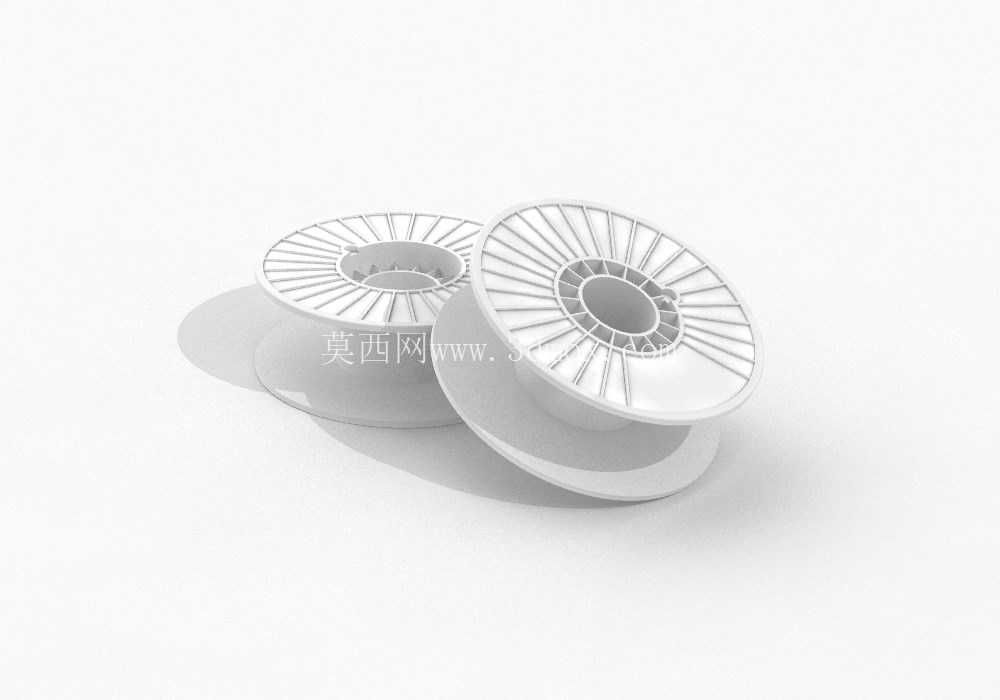

这款线轴的整体结构采用对称辐条式设计，没有采用封闭轮盘的厚重结构，核心思路是在保证径向承载强度的前提下，尽可能降低自身转动惯量——毕竟桌面级设备的耗材架大多没有配置阻尼轴承，线轴自身重量过大的话，打印头快速移动拉扯耗材时，容易出现线轴过度转动导致耗材松脱绕结，或是启动瞬间拉力过大扯断耗材的问题。辐条采用等角度放射状排布，每根辐条的截面做了渐变加厚处理，靠近中心轮毂的位置厚度更大，向外侧轮缘延伸时逐步收薄，既保证了中心安装位置的抗挤压强度，避免长期穿轴使用后轮毂孔出现椭圆变形，也能控制整体重量，让线轴在较小的耗材拉力下就能顺畅转动，不会出现卡滞。

线轴两侧的挡边做了微向外倾斜的拔模角度，这个细节是针对PLA、ABS这类常见3D打印耗材的卷绕特性设计的：耗材在出厂卷绕时难免存在局部排线不齐的问题，如果挡边是完全垂直的直边，耗材边缘卡入挡边与轮体的缝隙时，很容易出现送丝阻力骤增的情况，微倾斜的挡边可以让偏移的耗材在转动过程中自然滑回卷绕区域，不会出现卡丝问题。同时挡边的边缘做了圆弧过渡处理，没有尖锐的直角棱边，避免耗材在拉扯过程中被棱边刮伤，产生的碎屑进入送丝机构或者喷嘴，造成堵头故障。

中心轮毂的内孔尺寸适配市面绝大多数桌面级3D打印机的耗材架轴径，孔壁做了均匀的减磨接触面设计，没有采用整面接触的结构，而是通过三个均匀分布的凸台与安装轴接触，既减少了转动时的接触摩擦面积，降低转动阻力，也能避免整面接触时因为加工公差导致的卡滞问题——如果轮毂内孔和安装轴的配合间隙过小，温湿度变化导致塑料件轻微膨胀时，很容易出现线轴转不动的情况，这种局部接触的设计可以预留足够的膨胀余量，在不同车间温湿度环境下都能保持顺畅转动。

从实际应用场景来看，这款线轴不仅可以直接作为成品耗材的承托载体，在3D打印耗材的小批量复卷、线轴支架的建模验证、卷绕工装的调试环节也能作为标准参考件使用。做设备结构设计时，可以直接参照这个线轴的外形尺寸预留耗材架的安装空间：线轴的整体宽度适配1kg装1.75mm直径耗材的卷绕宽度，轮缘直径控制在常规耗材架的容纳范围内，不会出现和设备外壳、其他走线部件干涉的问题。轮毂的轴向长度略大于两侧挡边的间距，安装到支架上之后，两侧挡边和支架侧板之间会预留1-2mm的间隙，避免转动时挡边和支架摩擦产生额外阻力。

不少爱好者自己改装耗材架时，往往只关注轴的承重能力，忽略线轴本身的结构匹配性，比如有些自制线轴的挡边直径过小，耗材卷绕到外层时容易从边缘滑脱，或是辐条强度不足，装满耗材后出现轮体变形，转动时径向跳动过大，导致送丝张力波动。这款线轴的辐条分布和厚度经过实际承重验证，装满1kg耗材长期放置也不会出现明显的形变，转动时的径向跳动量控制在很小的范围内，能保证送丝张力的稳定，对于打印薄壁件、高精度结构件来说，稳定的送丝张力是保证成型精度的基础。

另外在做卷绕工具设计时，这款线轴的结构也可以作为卷绕轮毂的参考，中心孔的配合尺寸、挡边的高度、辐条的排布方式，都是针对长丝状耗材的卷绕特性优化的，不需要再从零开始验证结构强度和转动顺畅度，可以直接在这个基础上根据不同的耗材直径、卷装重量调整尺寸参数，缩短工装设计的验证周期。比如针对3mm直径的耗材，可以适当加宽挡边间距、加大轮缘直径，核心的辐条承重结构、轮毂减磨设计都可以直接复用，不需要重新做力学性能的验证。

日常设备维护中，这类线轴的结构也便于清理，辐条之间的镂空区域不会积攒耗材碎屑和灰尘，长时间使用后只需要简单擦拭就能保持清洁，不会因为碎屑堆积导致转动不平衡。和封闭式的线轴相比，镂空辐条的设计也能减少耗材存储时的闷湿问题，空气可以透过辐条间隙流通，避免PLA这类容易吸潮的耗材因为长期密闭放置出现含水率过高的问题，减少打印时的气泡、拉丝现象。
