0.91英寸I2C接口OLED显示模组结构设计

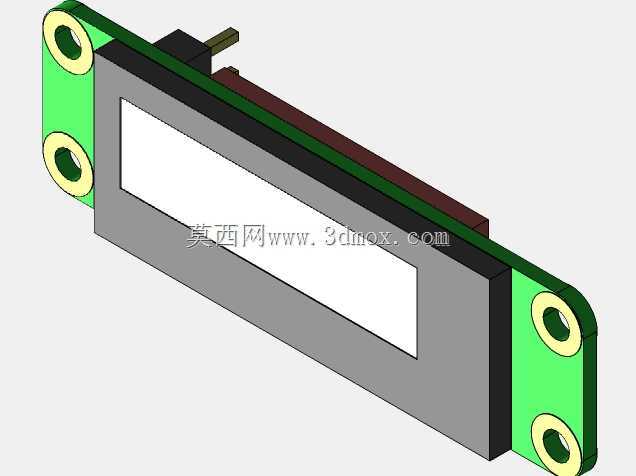

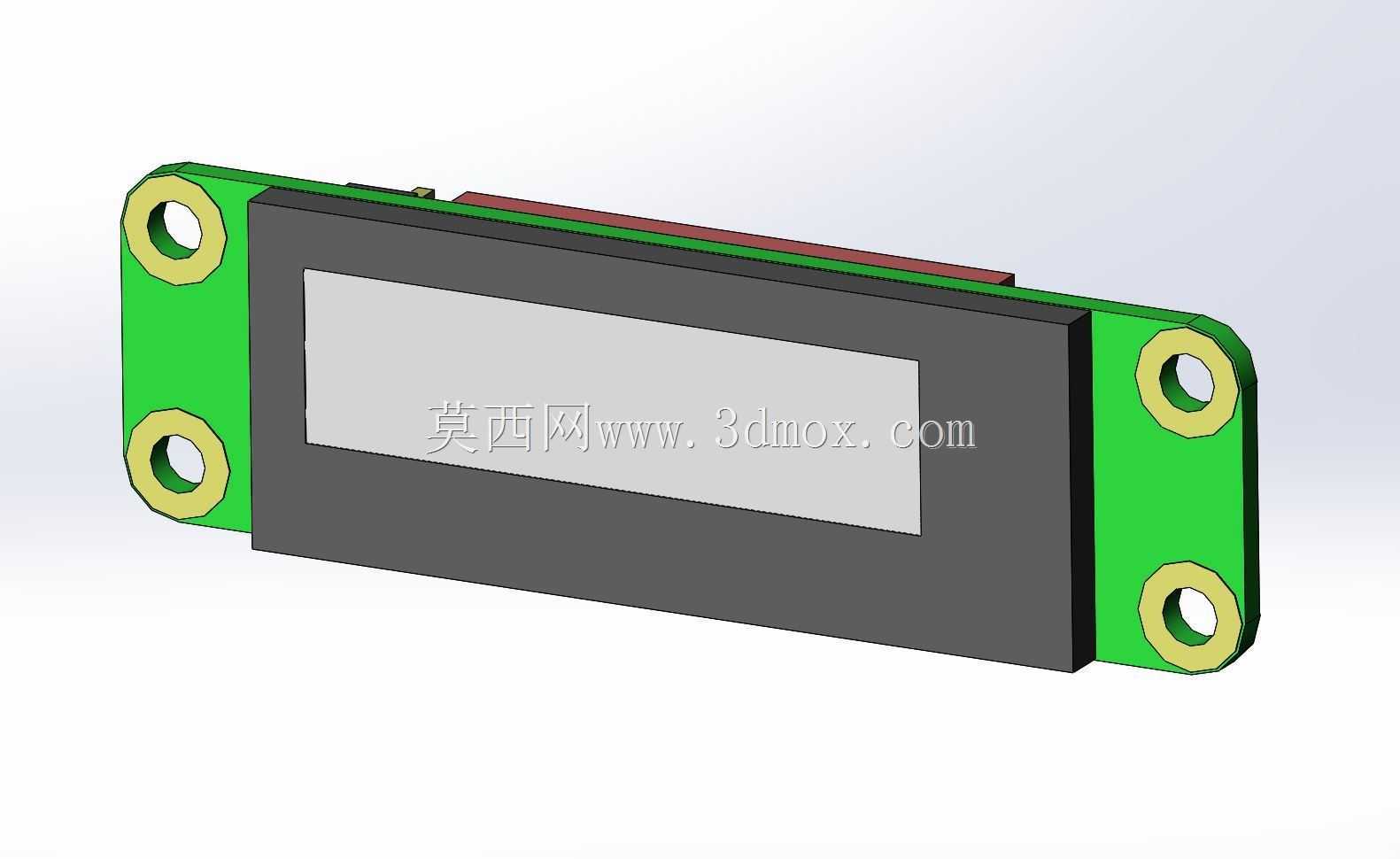

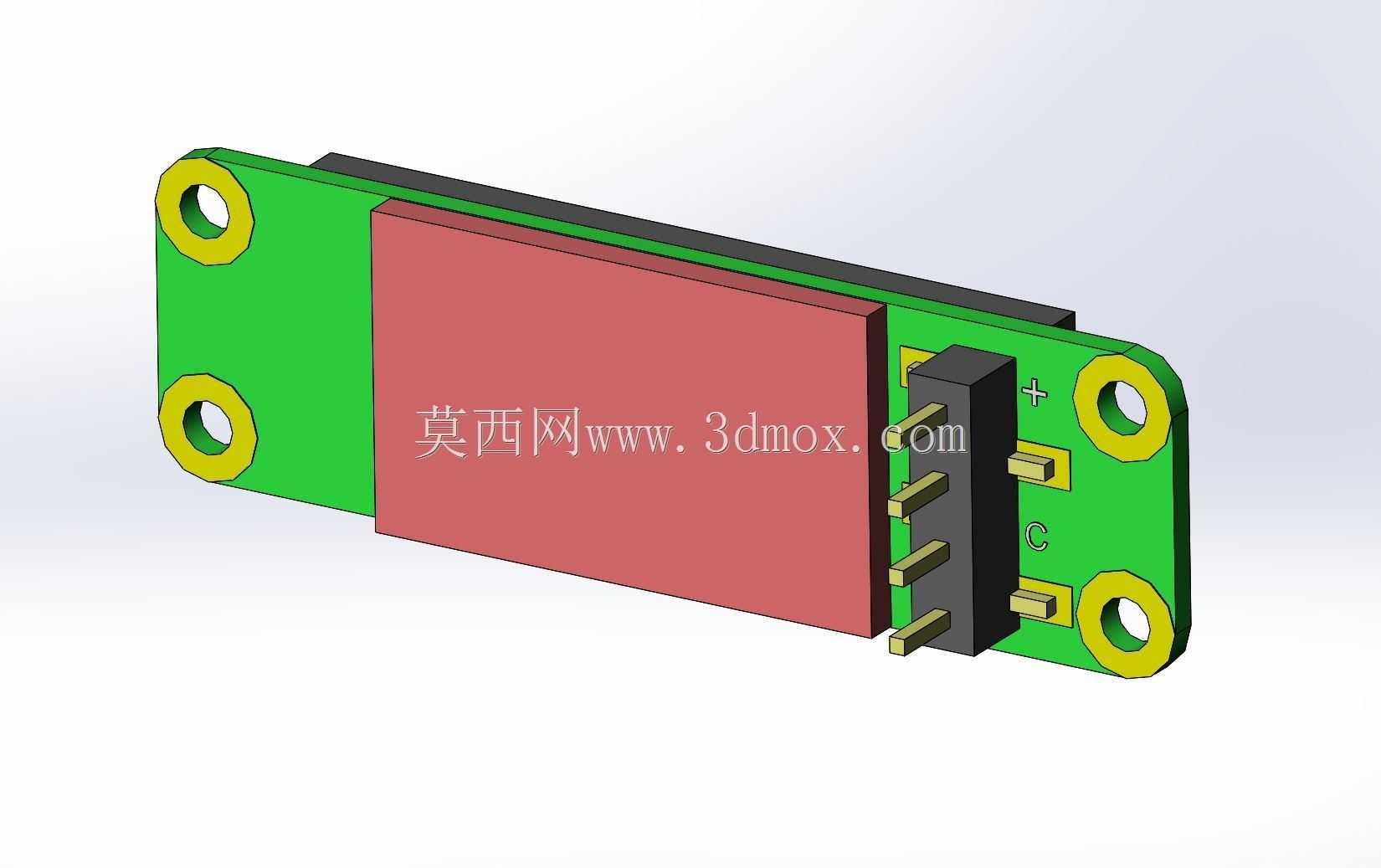

这款小型OLED显示模组是嵌入式开发、小型智能设备领域常用的人机交互显示部件，在实际应用场景中，常被集成在便携检测仪器、小型物联网终端、开源硬件开发项目、桌面迷你外设、可穿戴式辅助设备等产品中，承担设备运行状态展示、参数数值反馈、简单交互提示信息输出的功能，相比同尺寸段的LCD显示屏，它具备自发光无需背光源、对比度高、功耗低、响应速度快的优势，适配电池供电的低功耗便携设备使用需求。从功能特性来看，这款显示模组采用I2C通信接口，仅需两根通信线即可完成与主控芯片的数据交互，能够大幅减少对主控IO口的资源占用，简化硬件电路的布线设计，128x32的单色像素分辨率可以满足单行或多行英文字符、简单图标、小型数值曲线的显示需求，0.91英寸的显示画幅不会占用过多设备面板空间，适配紧凑结构的小型设备安装需求。在设计思路上，这款模组采用PCB板载集成的结构方案，将OLED显示面板、驱动电路、接口排针统一集成在一块长条型PCB基板上，基板两侧延伸出带安装孔的固定耳，安装孔内嵌金属衬圈，避免螺丝锁附时对PCB基材造成压损，提升安装结构的耐用性；显示区域采用下沉式嵌装设计，将玻璃显示面板嵌在PCB基板的限位槽内，既可以对脆弱的玻璃面板边缘形成防护，也能控制整体模组的厚度尺寸，适配薄型设备的内部堆叠要求。从外形尺寸与安装边界来看，这款模组整体为窄长型结构，主体厚度控制在较薄的区间内，两侧固定耳的安装孔中心距经过标准化设计，匹配开源硬件常用的安装孔位规范，用户既可以通过螺丝穿过固定耳将模组锁附在设备外壳的内部安装柱上，也可以通过排针直接将模组插焊在主控电路板上，两种安装方式都能保证结构稳固；接口排针伸出模组本体的长度经过优化，插焊后不会在主控板背面形成过高的凸起，不会额外占用设备内部的垂直空间，模组侧边的布线区域做了等宽处理，方便设备内部走线时避让，不会与周边的电容、电阻、接插件等元器件产生结构干涉。在实际结构适配过程中，设计人员需要注意给显示面板正面预留透明视窗的开口位置，视窗边缘与显示区域保留合适的安全边距，避免外壳边框遮挡有效显示内容，同时要注意模组工作时的散热空间预留，虽然OLED显示屏整体功耗较低，但驱动芯片区域仍需避免被密闭的隔热结构完全包裹，保证长期运行的稳定性。
