嵌入式工业HMI触控显示模组结构设计

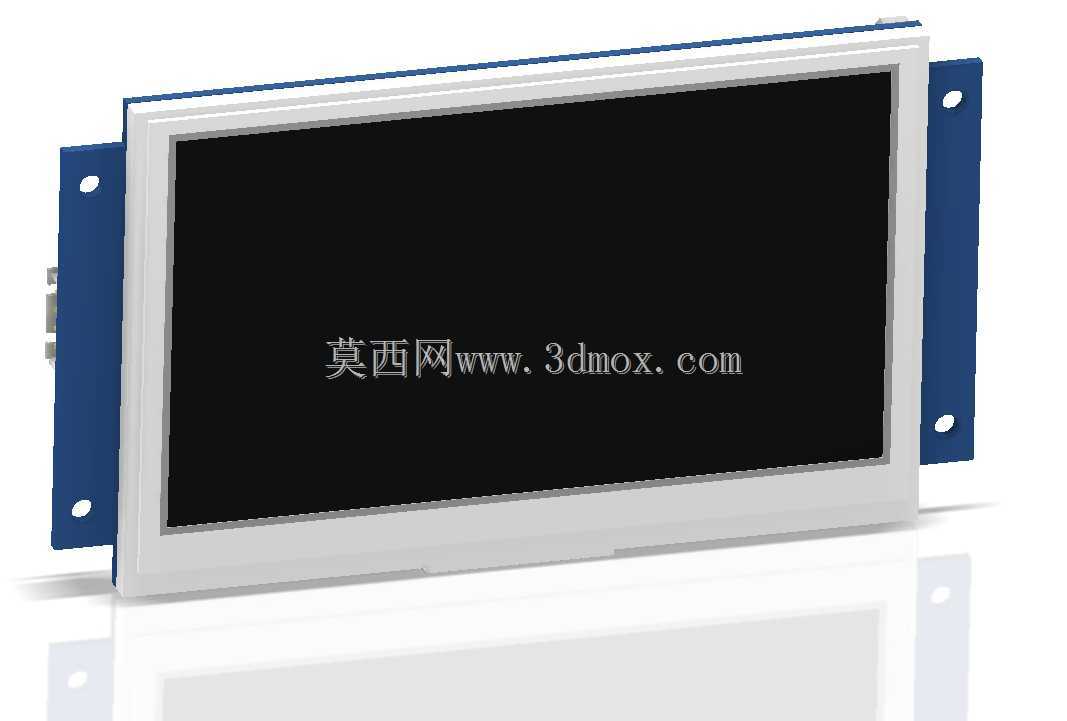

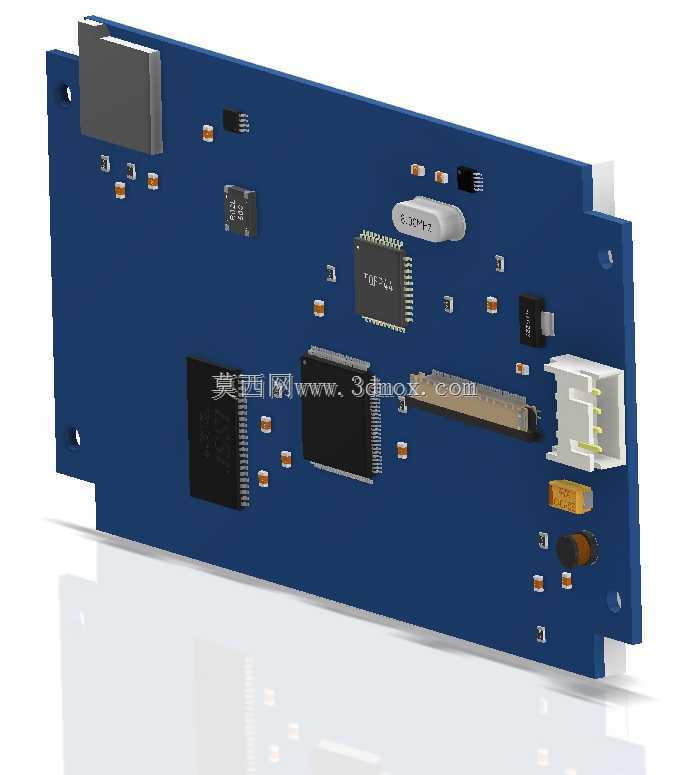

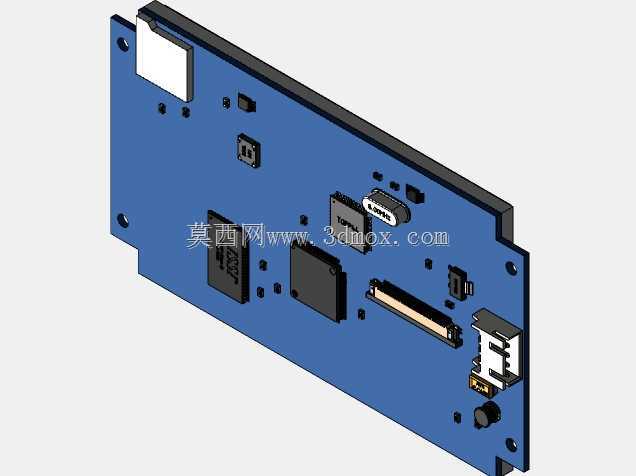

在工业自动化控制场景中，人机交互终端是操作人员与设备控制系统建立信息通路的核心载体，这款4.3英寸嵌入式显示模组，正是面向紧凑型工控设备、小型智能装备、便携检测仪器这类对安装空间有严格限制的场景开发的交互部件，能够在狭小的设备舱内完成参数显示、状态反馈、触控指令输入的核心功能，替代传统的按键+数码管的简陋交互方案，大幅提升设备的操作直观性与信息展示密度。从实际用途来看，这款显示模组可以直接集成在小型PLC控制箱、桌面型自动化测试设备、便携式工业检测仪、小型智能包装机械的操作面板上，既可以实时展示设备运行的转速、温度、计数、工位状态等核心参数，也能通过配套的触控层接收操作人员的参数调整、模式切换、启停指令输入，让设备操作无需外接额外的显示终端，进一步压缩整套设备的体积占用。在功能特性设计上，这款模组采用16:9的宽屏显示比例，480*272的分辨率能够满足常规工业参数、简易图形化操作界面的显示需求，不会出现文字模糊、界面元素挤压变形的问题；屏幕外围采用窄边框的白色前框设计，既能够在安装后遮挡面板开孔的边缘公差，也能让屏幕显示区域在设备面板上更具视觉整体性；两侧延伸出的蓝色安装耳片上预留了标准的固定孔位，安装时无需额外设计复杂的固定支架，直接通过螺丝就能将模组锁紧在设备面板的内侧，安装效率更高，同时固定点分布在屏幕两侧，不会占用屏幕上下方的空间，适配更多横向空间局促的面板布局。在设计思路上，这款模组优先考虑了工业场景的安装兼容性与维护便捷性，整体采用扁平化的结构设计，屏幕后方的驱动电路板厚度控制在极小的范围内，不会在设备内部占用过多纵深空间，即便是内部空间紧凑的小型设备，也能顺利完成装配；安装耳片与屏幕主体采用一体化的结构设计，避免了额外拼接支架带来的装配公差，同时耳片上的固定孔采用略大于常用安装螺丝的孔径，能够适配面板开孔时的微小位置偏差，降低面板加工的精度要求，减少生产环节的加工成本。从外形尺寸与安装边界来看，这款模组的整体宽度由屏幕主体加两侧安装耳片构成，安装耳片向外延伸的长度经过精准核算，既保证了固定后的结构强度，不会因为设备运输、使用过程中的震动出现固定松动，也不会因为耳片过长干扰设备内部其他元器件的布局；屏幕前框的边缘做了细微的倒角处理，安装后与设备面板贴合更紧密，能够阻挡日常使用中的灰尘、少量飞溅液体从面板缝隙进入设备内部，适配工业车间相对复杂的使用环境；屏幕的显示区域距离前框边缘的距离经过优化，既保证了边框的结构强度，也能最大化利用面板的开孔空间，让有限的面板区域上获得尽可能大的显示面积，提升操作时的视觉体验。
