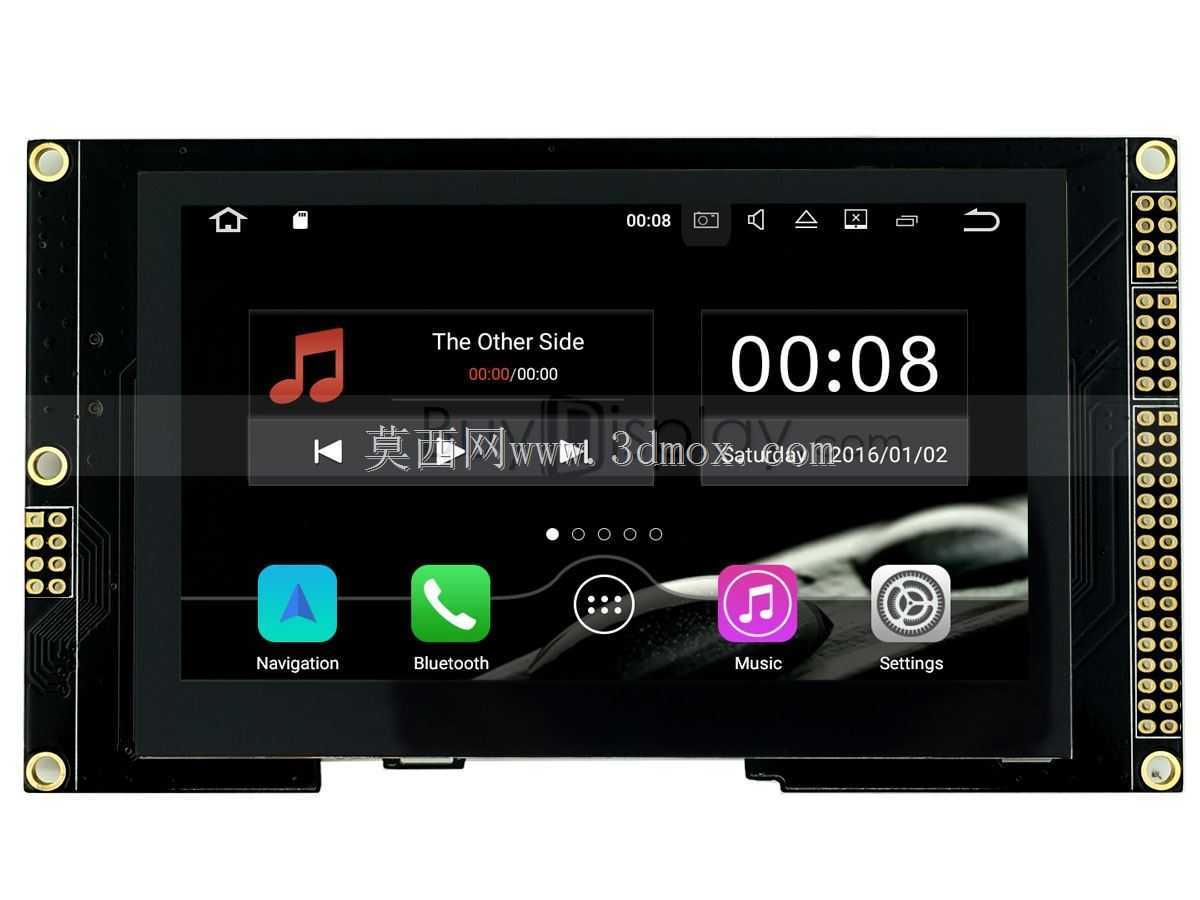

带RA8875控制器的4.3寸电容触控显示屏

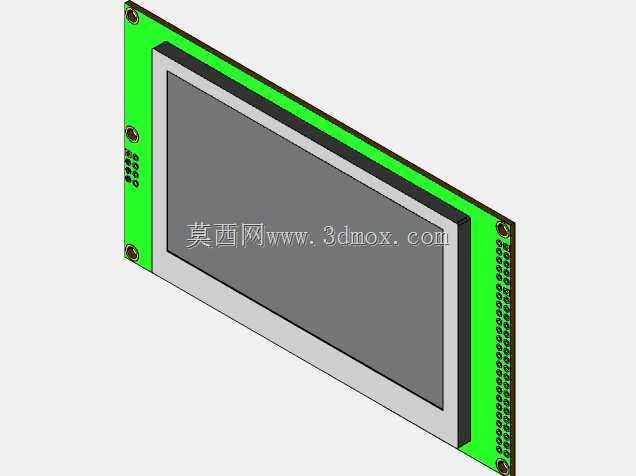

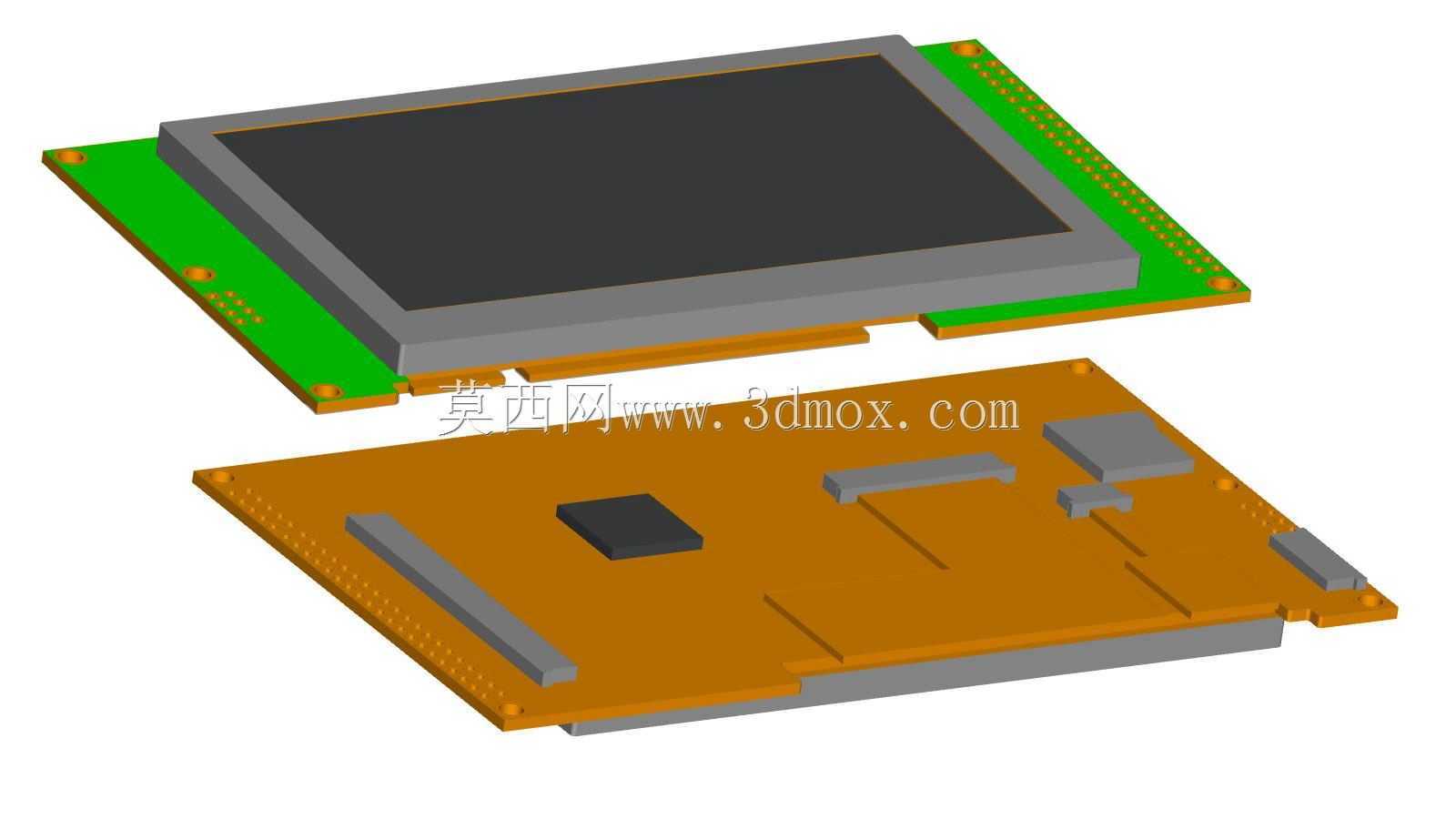

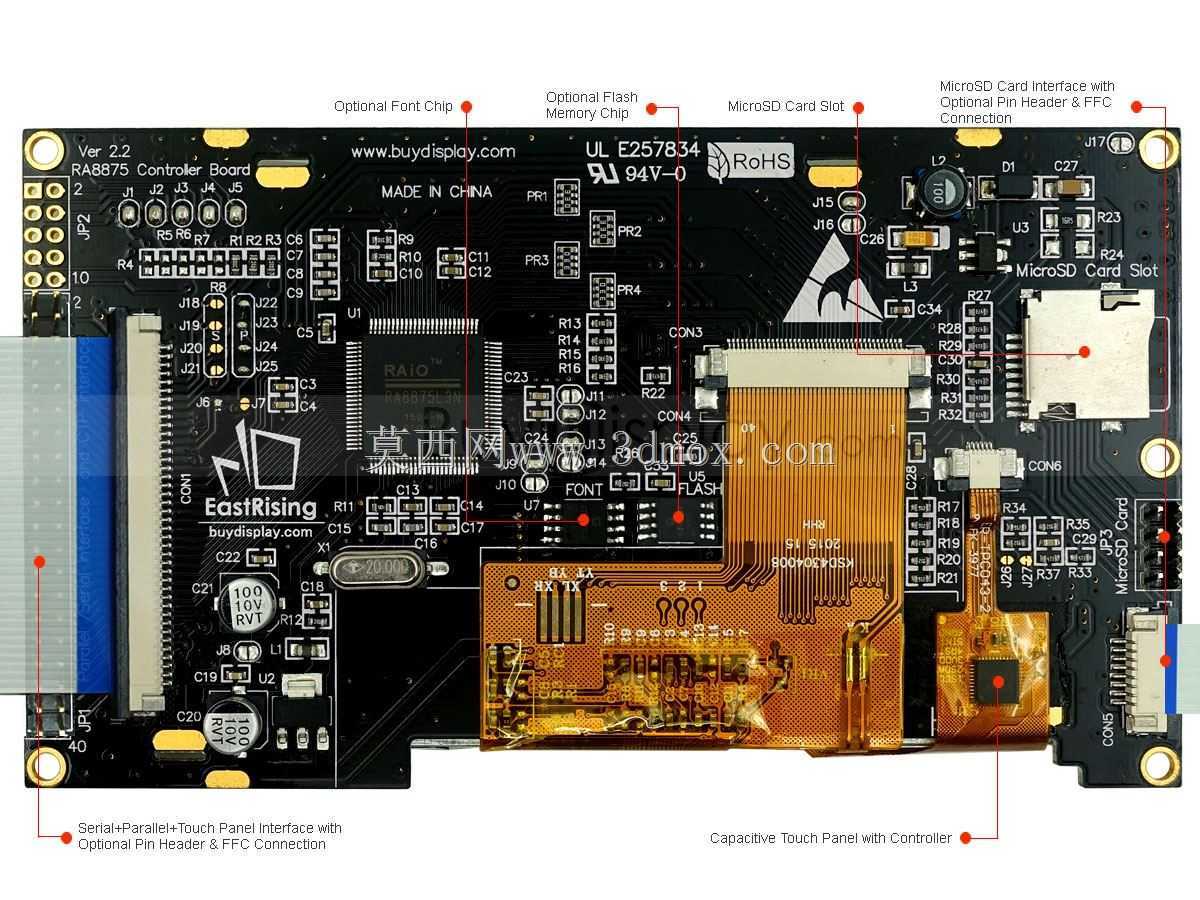

在嵌入式开发、工业人机交互、便携检测设备等领域，小尺寸带控制器的触控显示模组是搭建人机交互通道的核心部件，这款4.3英寸电容式触控显示模组，正是面向这类场景做的结构设计还原。从实际应用来看，这类模组常被用在小型工业控制终端、手持数据采集设备、桌面级检测仪器、嵌入式开发验证板等产品上，作为信息输出与指令输入的交互载体，替代传统的按键加段码屏的组合，大幅提升设备的交互直观度与操作便捷性。这款模组搭载RA8875显示控制器，自带字库与显存资源，能够大幅降低主控端的显示驱动开销，同时支持串行与并行两种接口模式，适配不同算力、不同接口资源的主控方案，板载的microSD卡插槽可以扩展存储资源，方便存储图片、字库等显示素材，电容式触控层支持多点触控操作，相比电阻触控有着更好的透光率与操作手感，触控响应速度也更快，能够满足滑动、点按等多样化的交互操作需求。从设计思路来看，这款模组采用上下分层的叠层结构设计，上层为TFT液晶面板加电容触控层的组合，通过绿色PCB基板做固定与线路引出，下层为棕色的驱动控制基板，将主控芯片、接口元件、存储卡槽等元器件布置在下层板上，上下板通过板对板的连接方式实现信号连通，这种分层设计一方面可以压缩模组整体的厚度，另一方面可以将发热相对集中的驱动元件与显示面板隔开，避免驱动元件的热量长期传导至液晶层影响显示效果与使用寿命。在外形尺寸与安装边界上，这款模组的显示区域为标准4.3英寸比例，整体板件的长宽尺寸匹配常规小尺寸屏的安装开孔需求，板边预留的固定孔位可以直接通过螺丝固定在设备的前面板或者内部安装支架上，接口端的排布集中在板侧，方便排线连接与走线布置，不会占用额外的安装空间，板上元器件的高度都做了统一管控，最高元件的高度不超过板间间隙，避免上下板叠装时出现元器件干涉的问题，同时板边的金手指引脚做了等长设计，保证高速显示信号的传输稳定性，减少信号干扰带来的显示花屏、触控失灵等问题。在实际的设备集成过程中，这类模组的结构设计需要充分考虑安装公差，板件边缘与设备外壳的间隙预留足够的装配余量，触控面板表面与设备前面板的贴合处可以加装密封胶条，提升设备前面板的防尘防水能力，适配工业场景下的复杂使用环境，驱动板上的接口位置做了防呆设计，避免装配过程中出现插反排线的问题，降低生产装配的出错概率。
