多折边钣金搭接固定支架结构设计

该钣金构件主要应用于机电设备内部的线缆分区承托、轻质组件跨接固定场景，常见于配电柜内部走线分隔、小型自动化设备的板件跨接支撑、通讯机箱内部的模块分层定位等工况，可替代传统塑料走线架与简易角铁支架，适配需要弯折避让内部元器件、同时提供平整承托面的安装需求。构件整体采用一体化钣金折弯工艺成型，无额外焊接拼接点位，全程通过数控冲裁与折弯工序完成加工，生产过程无需额外拼接工装，成型后构件整体一致性好，批量生产时尺寸偏差可控制在钣金加工常规公差范围内，适配规模化装配需求。

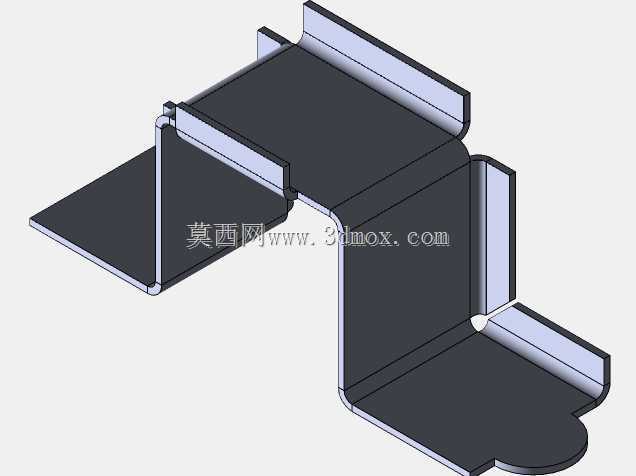

从功能特性来看，构件设置了三个不同朝向的平整承托面，每个承托面边缘都带有向上翻折的限位折边，折边高度统一为适配常规薄型线缆、小型PCB模块的限位尺寸，可避免放置在承托面上的物件从侧边滑落；中间的弯折避让段采用圆弧过渡折弯，既消除了钣金锐边的安全隐患，也能在构件受力时通过圆弧段分散应力，避免直角折弯处出现应力集中导致的开裂变形；末端承托面设置的半圆凸耳结构，预留了紧固件安装位，可通过螺丝将该段与安装基面快速锁附固定，另外两个承托面的侧边折边上也预留了对应的安装缺口，可根据实际安装空间选择不同的固定点位，适配多变的机箱内部安装环境。

设计思路上全程遵循钣金加工的工艺合理性要求，所有折弯处的内R角均匹配所选板材厚度的最小折弯半径，避免折弯时出现板材外侧拉裂、内侧起皱的加工缺陷；所有翻边高度均满足钣金折弯的最小直边要求，无需额外增加工艺缺口即可完成折弯加工，减少了前期冲裁的工序复杂度。安装边界方面，构件整体跨距适配常规小型机箱的内部腔体宽度，三个承托面的平面度满足放置轻质组件的支撑要求，整体安装后占用的竖向空间经过优化，不会过度挤占机箱内部的走线与散热通道，折边朝向均避开了内部元器件的插拔操作路径，不会影响后续设备的维护操作；构件表面可根据使用场景选择镀锌、喷塑等不同表面处理方式，适配不同腐蚀等级的使用环境，无需额外增加防腐结构即可满足常规工业场景的使用要求。
