带弧形卡槽的对接式机械限位锁紧组件

这款对接式机械限位锁紧组件，主要应用在工业生产线上的快换工装对接、小型模组快装定位、自动化设备的工位快速切换场景中，日常在3C电子装配线的治具快换、小型包装设备的模组更换、轻工机械的部件快速锁紧环节都能见到它的身影，核心作用是实现两个对接部件的快速对位与锁紧，无需额外紧固件就能完成可靠的位置固定，大幅缩短工装更换、部件调试的辅助时间，提升产线换型效率。

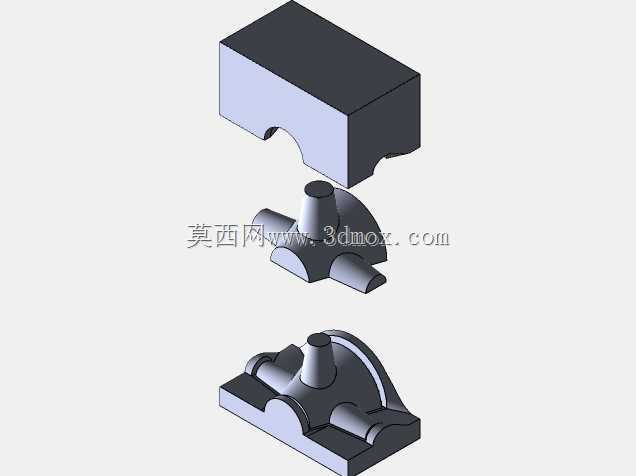

从功能特性来看，组件分为上下两个配合单元，上方的基座块底部开设对称的弧形卡槽，下方的对接座设置对应匹配的凸台限位结构，中间的过渡锁紧件能够嵌入上下部件的配合间隙，当上方基座下压到位后，弧形卡槽与下方凸台完全贴合，过渡件填充配合空隙后，能够限制上下部件的横向窜动与竖向松脱，实现无螺栓的快速锁紧，锁紧后可承受常规工况下的振动与侧向拉力，满足普通工业场景的固定需求，解锁时只需向上抬起上方基座即可完成分离，操作便捷无额外工具需求。

设计过程中，首先围绕快速对位的核心需求，将对接配合面设置为弧形导向结构，对接时无需精准对位，弧形面能够自动导正上下部件的位置，降低操作人员的对位难度，适配产线快速操作的使用场景。其次在配合间隙的设计上，预留了合理的公差带，既保证部件对接时的顺畅度，避免卡滞问题，又能控制配合间隙在合理范围，减少锁紧后的晃动量，保证定位精度。同时整体结构采用对称式设计，加工时无需额外做异形工装，普通铣削设备即可完成各部件的加工，降低生产制造成本，也方便后期的维护更换。

从外形尺寸与安装边界来看，上方基座块为规整的长方体结构，顶面为平整安装面，可直接通过预留的安装孔固定在需要对接的移动模组端，安装时只需保证基座底面与对接座的配合面平行即可，无复杂的安装调校要求。下方对接座同样为带安装底板的结构，底板上开设对称的安装孔位，可固定在设备机架或固定工位上，安装边界预留了足够的操作空间，对接时周边无需预留过大的操作余量，适合在空间紧凑的设备内部安装使用。整体组件装配完成后整体高度较低，不会过多占用设备的竖向安装空间，适配小型化设备的安装需求，各部件的棱边都做了小倒角处理，既避免加工后的锐边划伤操作人员，也能在对接时起到辅助导向的作用，进一步提升对接的顺畅度。
