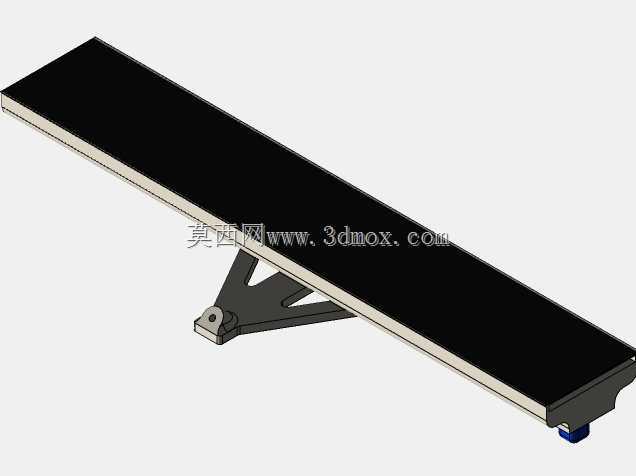

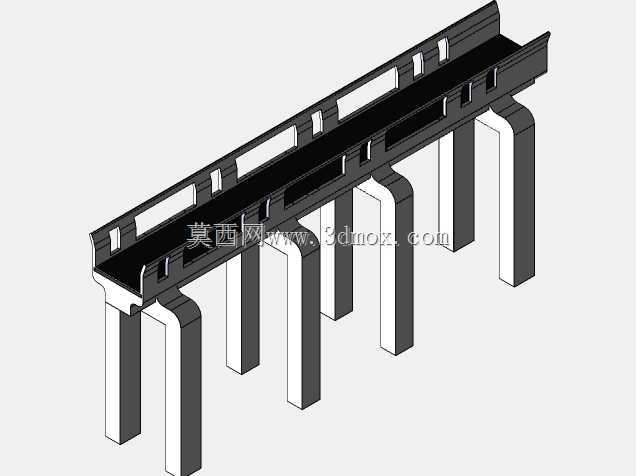

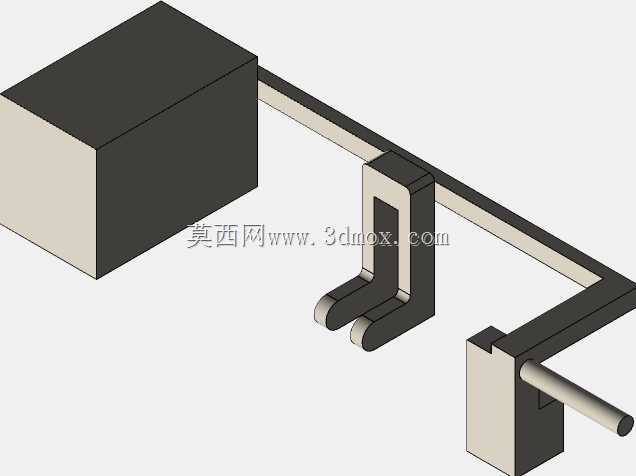

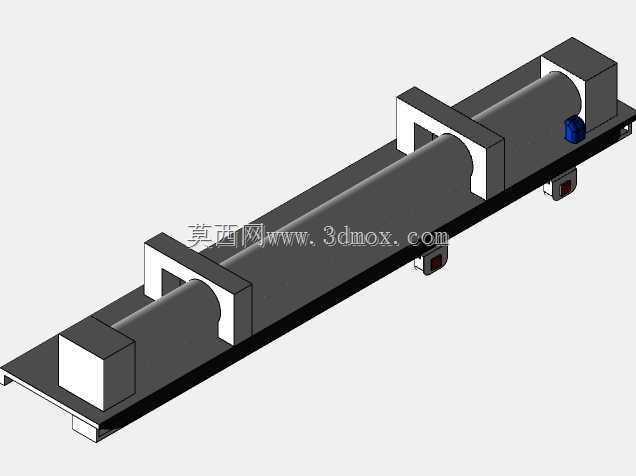

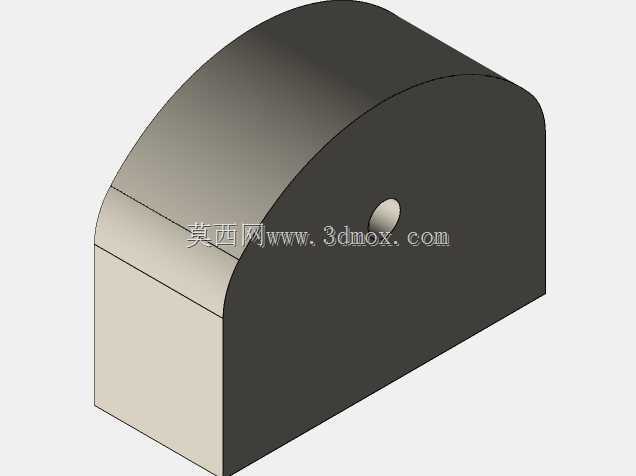

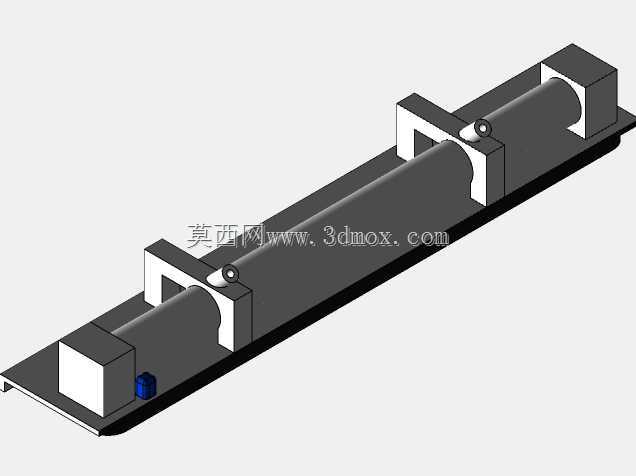

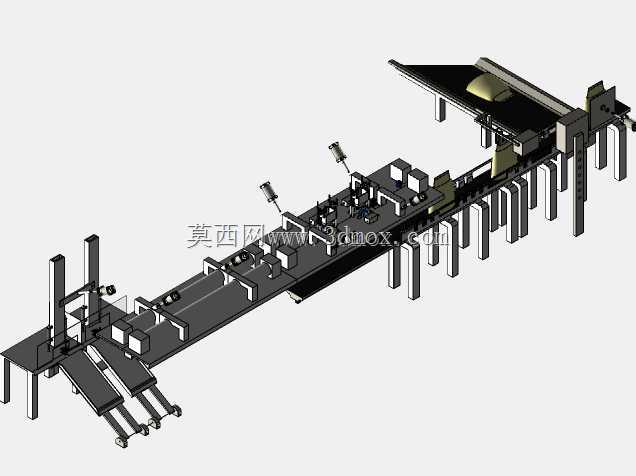

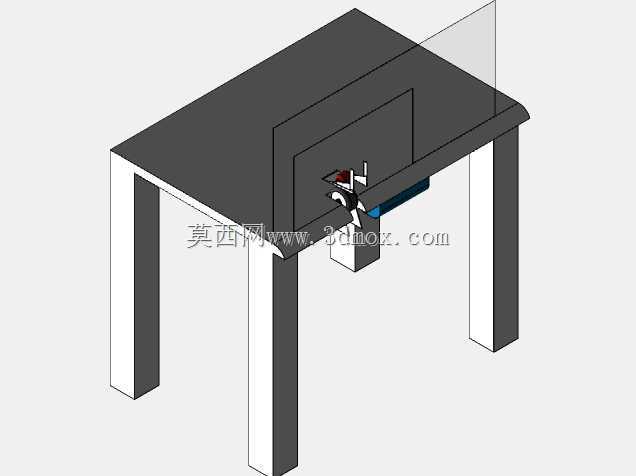

带三角支撑的长条形输送承载平台结构

这款带三角支撑的长条形承载平台，主要应用于轻型物料的短距离输送、工位间物料转接以及生产线末端的物料暂存输送场景，常见于电子元器件组装线、小型包装件流转线、食品分装工位等对输送平稳性有一定要求的作业环境，能够作为皮带输送线的主体承载框架，为上层输送面提供稳定的刚性支撑，避免输送过程中因负载不均出现的台面形变、输送跑偏等问题。从实际用途来看，该结构承担着输送设备的核心承载功能，上方可铺设输送皮带、防滑垫或者直接放置待流转的工装板，下方的三角支撑结构则负责将台面负载均匀传递至设备安装基座，既可以独立作为单段输送单元使用，也可以多段拼接组成更长的输送线体，适配不同长度的工位布局需求。在功能特性上，该结构采用了长条形窄台面设计，整体宽度较窄，适合占用空间有限的狭长工位布局，三角形式的支撑臂采用了镂空加强筋设计，在保证支撑刚性的前提下尽可能降低了整体自重，支撑臂末端设置了带铰接孔的安装座，既可以通过螺栓直接固定在设备机架上，也可以搭配角度调节组件实现台面倾斜角度的微调，满足不同物料下滑输送或者水平输送的需求，台面末端设置的缓冲挡块能够避免物料从线体端部滑落，起到末端限位防护的作用。从设计思路层面，这款结构优先考虑了承载稳定性与安装便捷性的平衡，长条形台面采用了等截面设计，加工难度低，批量生产时能够有效控制制造成本，三角支撑的受力形式经过优化，支撑点设置在台面靠近中部的位置，能够减少台面悬臂段的绕度，即使在台面放置偏重的工件时，也不会出现端部下弯的情况，支撑臂上的镂空结构不仅减轻了自重，还能够方便输送线的线缆、气管从支撑结构内部穿过，让线体整体布线更加整洁，避免管线外露造成的剐蹭风险。在外形尺寸与安装边界方面，该结构整体为狭长型布局，长度方向尺寸远大于宽度方向尺寸，安装时需要保证支撑座的安装平面与台面保持平行，两个支撑点之间的间距需要根据台面总长度进行匹配，避免间距过大导致台面中部承重不足，安装基座需要预留足够的螺栓固定空间，台面侧边与周边设备的安全间隙需要控制在合理范围，避免输送过程中物料与周边构件发生剐蹭，台面上方的净空高度需要根据输送物料的高度进行调整，保证物料流转过程中不会出现卡滞。
