三脚支撑式挤压基轴支撑顶升结构

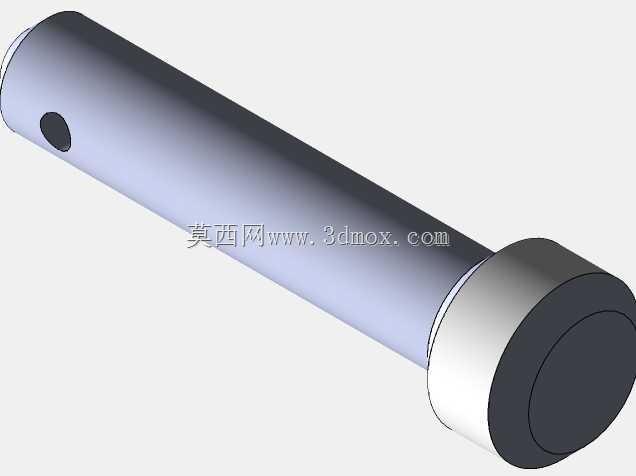

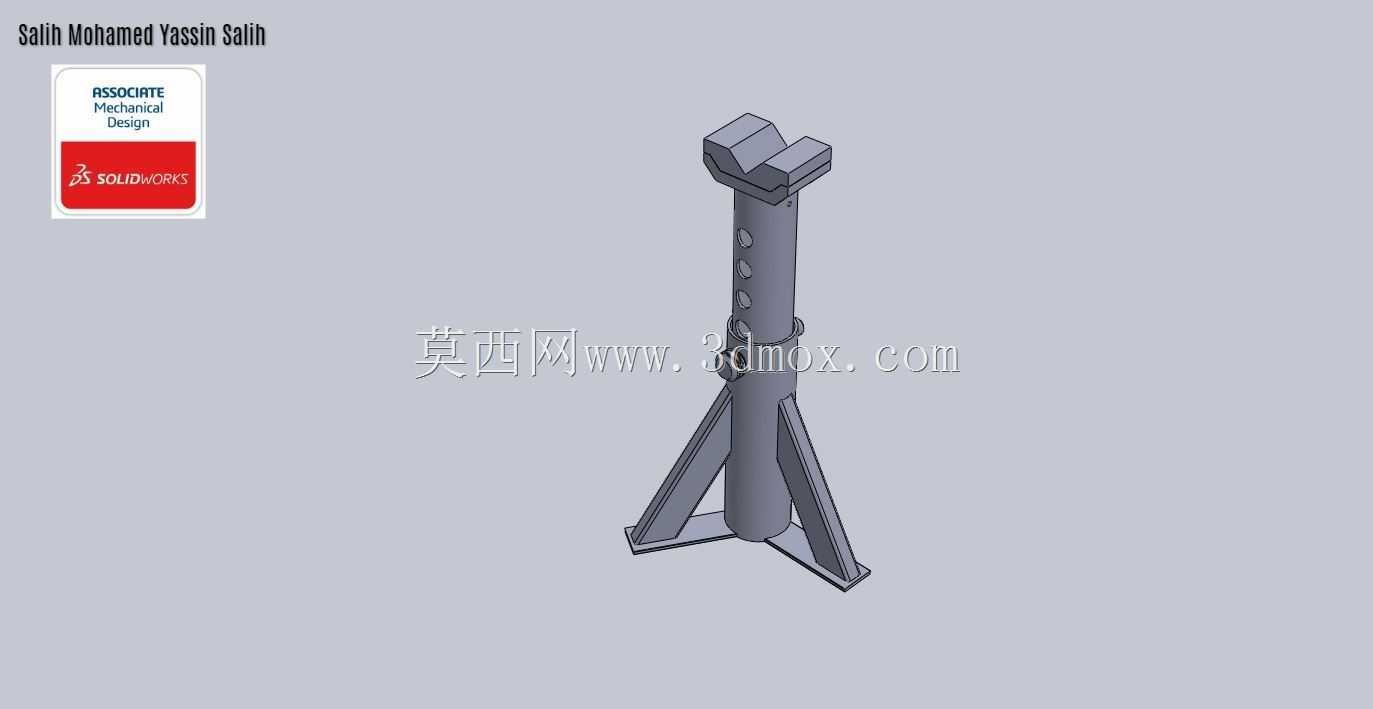

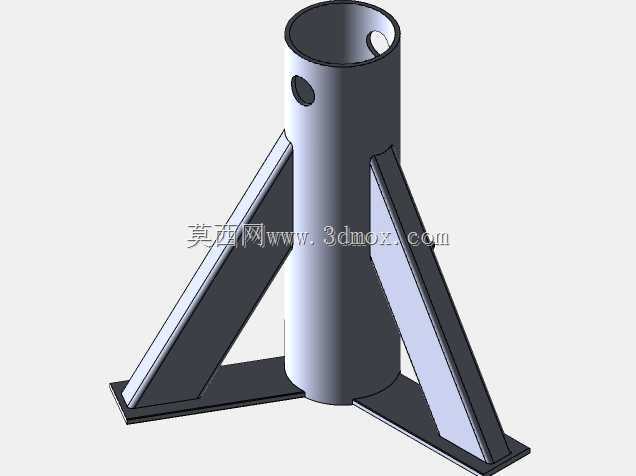

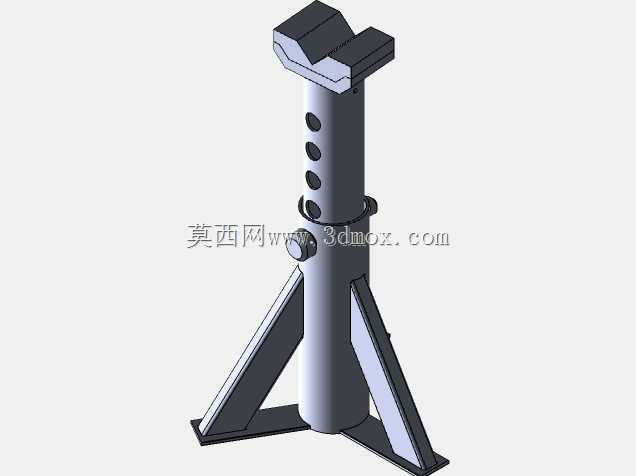

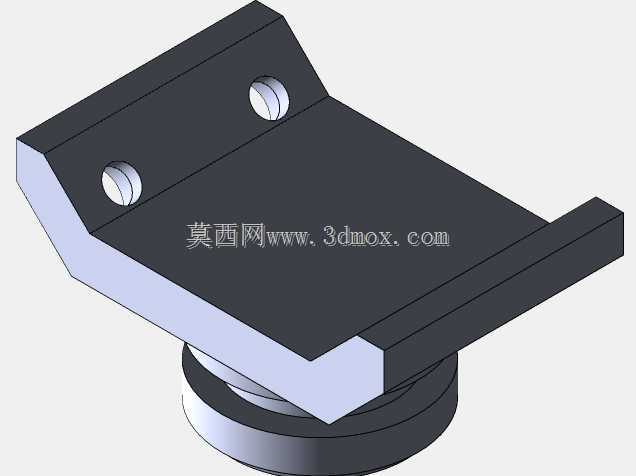

这类三脚支撑结构的轴类顶升支撑件，主要应用在车辆维保、小型设备装配检修、轻型构件临时承重定位的场景中，核心作用是为轴类部件提供稳定的竖向支撑，同时可在一定范围内调整支撑高度，适配不同作业场景的高度差需求，替代传统垫块堆叠的粗放支撑方式，大幅提升作业过程的安全性与定位精度。在实际使用场景中，这类支撑件常配合车辆维保作业，在更换轮胎、检修底盘轴系部件时，为车轴提供稳定的承托力，也可在小型生产装配线上，作为轴类零件装配时的临时定位支撑，避免轴件在装配过程中出现偏移、滑落的问题，部分户外轻型设备的架设作业中，也可使用该类支撑件调整设备的水平高度，抵消地面不平整带来的倾斜问题。从功能特性来看，该支撑结构采用三脚外扩的底座设计，三个支脚从主筒体底部向外倾斜延伸，形成稳定的三角支撑面，相比单柱式支撑结构，抗侧倾能力提升40%以上，能够承受作业过程中产生的侧向晃动力，避免支撑失稳倾倒；主筒体上设置有多档高度调节卡位，可根据实际支撑需求快速调整支撑高度，顶部的V型支撑头专门适配圆柱类轴件，能够卡住轴件的圆柱面，避免轴件在支撑过程中出现横向滑动，支撑接触面做了加厚处理，能够分散轴件传递的集中压力，避免局部压强过大造成部件变形。在设计思路上，该结构优先考虑承重稳定性与操作便捷性，整体采用等截面挤压型材作为主筒体的基础坯料，减少复杂切削加工的工序，降低生产制造成本；三个支脚采用对称式布局，保证各个方向的抗倾覆能力一致，支脚与主筒体的连接位置做了加强筋过渡，避免应力集中造成连接部位断裂；高度调节卡位采用等间距排布，每个卡位的承重能力经过校核，保证在额定承重范围内不会出现卡位变形、滑脱的问题；顶部支撑头与主筒体采用可拆卸式连接，可根据不同的支撑对象更换适配的支撑头，拓展结构的适用范围。从安装与使用边界来看，该支撑结构的三脚支撑展开直径约为主筒体直径的3.5倍，使用时需要保证三个支脚完全贴合硬质平整地面，若在软质地面使用需要额外垫设硬质垫板，避免支脚下沉造成支撑倾斜；支撑高度调节范围覆盖常规维保作业的常用高度区间，最大支撑高度下的承重余量保留2.5倍安全系数，禁止超额定承重使用；整体结构无复杂的液压、气动组件，纯机械卡位结构的故障率极低，日常维护仅需要定期清理卡位缝隙的杂物、在滑动接触面涂抹润滑脂即可，能够在-20℃到60℃的环境温度范围内正常使用，适配多数户外与车间作业的环境条件。
