三爪式轴承拆卸拉拔工具结构设计

这款三爪式轴承拉拔工具是设备维修领域的常用手动工装，主要应用于机电维修、生产设备运维、汽车维保、工业产线日常检修等场景，核心用途是完成过盈配合安装在轴端的轴承、轴套、皮带轮、齿轮等零部件的无损拆卸作业，避免传统敲击拆卸带来的轴件损伤、轴承碎裂、配合面变形等问题，大幅降低维修过程中的零部件报废率。

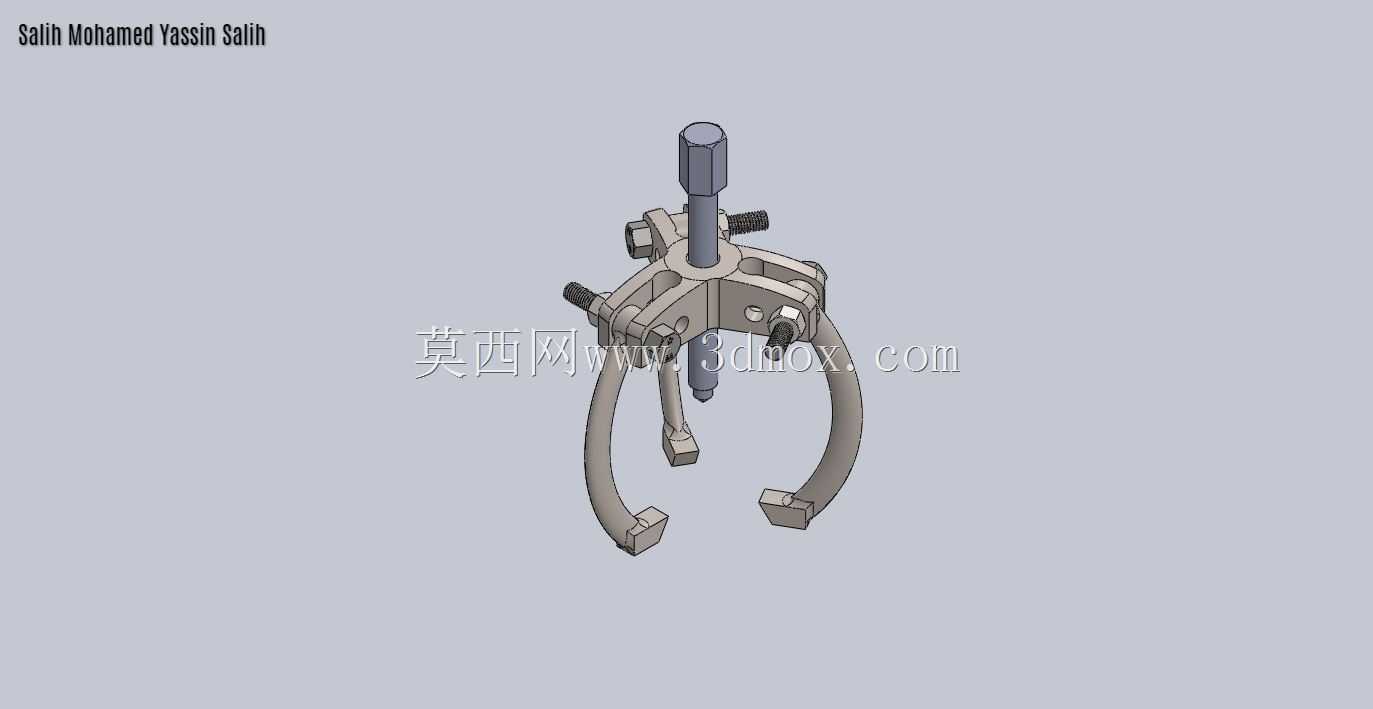

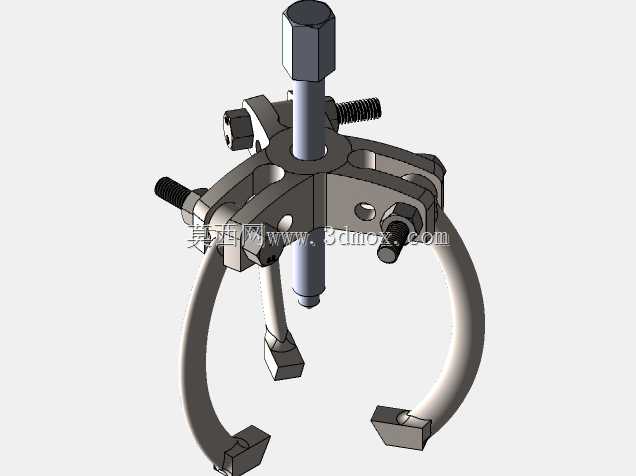

从功能特性来看，该拉拔器采用三爪同步联动的结构设计，三个卡爪可沿中心架的径向导槽同步滑动调整开合范围，能够适配不同外径尺寸的轴承外圈，卡爪末端做了向内弯折的钩形结构，拆卸时可牢牢勾住轴承外圈的下端面，避免拉拔过程中出现滑脱、偏载的问题。中心位置的顶杆采用梯形传动螺纹设计，转动时传动平稳、轴向推力大，顶端设计有六角受力端，可配合扳手施加更大扭矩，满足大过盈量轴承的拆卸需求，顶杆的端面做了圆弧倒角处理，顶紧轴端中心孔时不会刮伤轴端定位面，保证轴件的原有精度不受破坏。

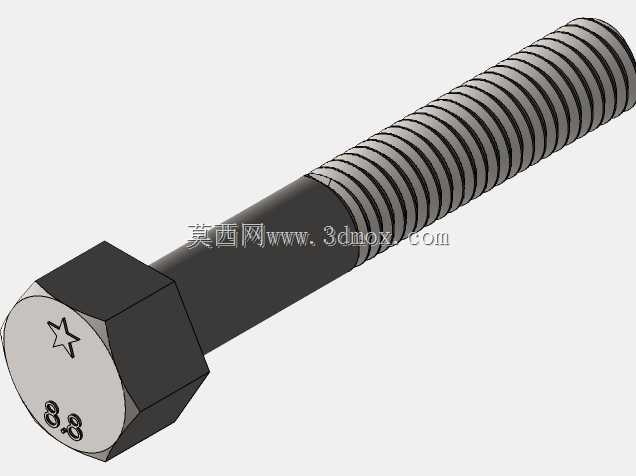

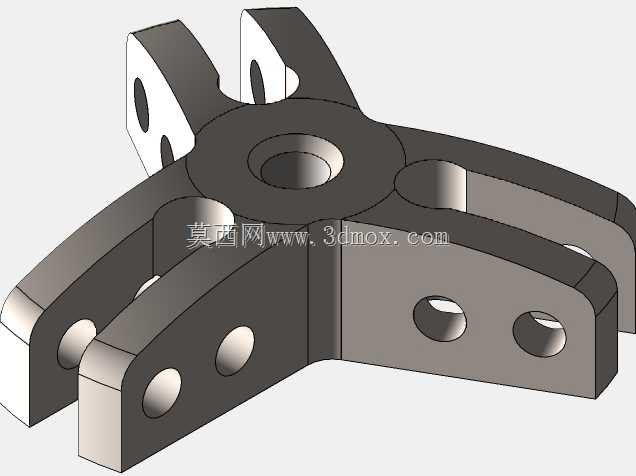

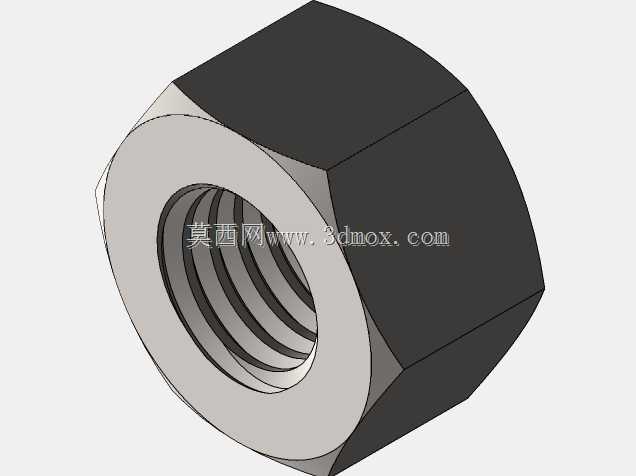

在设计思路上，该结构优先考虑了受力均匀性与操作便捷性，三个卡爪呈120度圆周均布，拉拔时三个受力点同步承载，轴向拉力始终与轴的中心线保持重合，不会对轴件产生额外的弯曲力矩，有效保护轴类零件的形位公差。中心架与卡爪的连接部位设置了锁紧结构，调整好卡爪的开合尺寸后可锁紧固定，避免拉拔过程中卡爪外张滑脱。整体结构没有多余的复杂零件，所有部件均为常规机械加工件，生产制造成本低，后期维护更换易损件十分方便。

从安装边界与尺寸适配来看，该拉拔器的卡爪最大开合直径可覆盖常规中小型设备所用的深沟球轴承、圆锥滚子轴承的外圈尺寸，卡爪的有效钩接深度可适配不同厚度的轴承安装位，中心顶杆的行程满足常规轴端轴承的拆卸拉出距离需求，整体外形紧凑，重量适中，既可以在车间固定工位使用，也适合外出上门维修时随身携带作业，操作时仅需单人即可完成全部拆卸流程，无需额外辅助设备，能够有效缩短设备故障维修的停机时间，提升运维作业的效率。
