梯形螺纹传动立式螺旋起重支撑构件

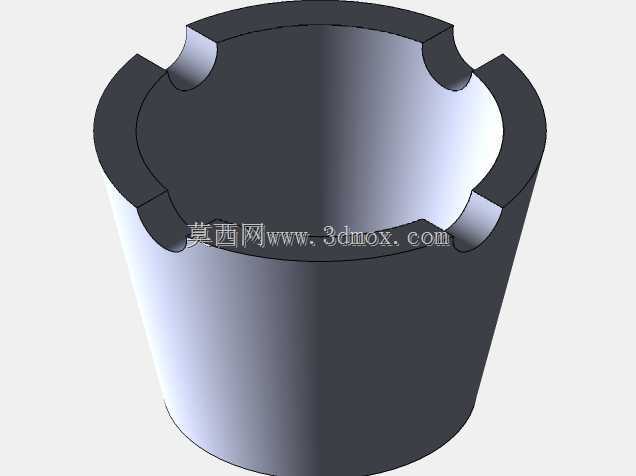

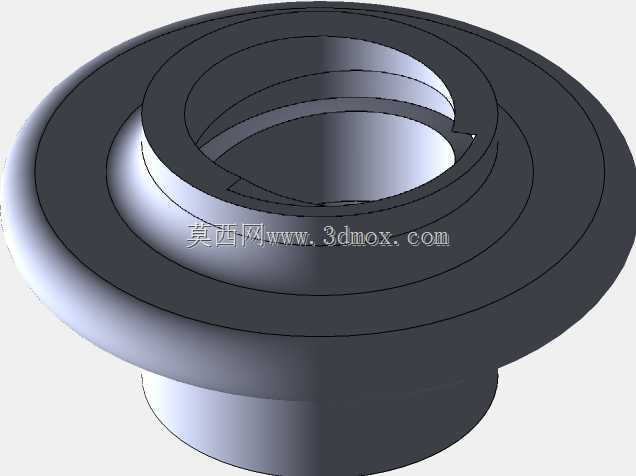

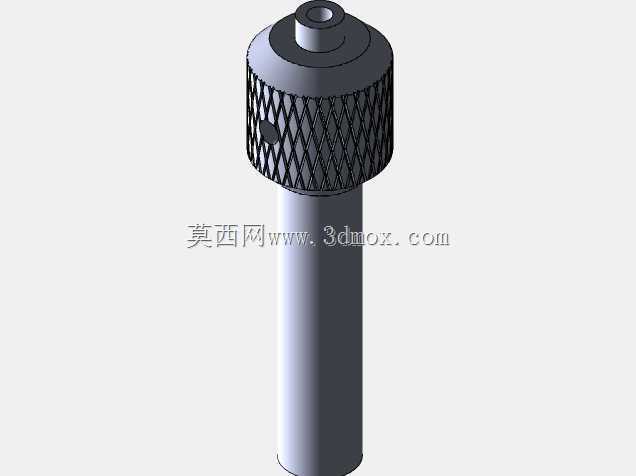

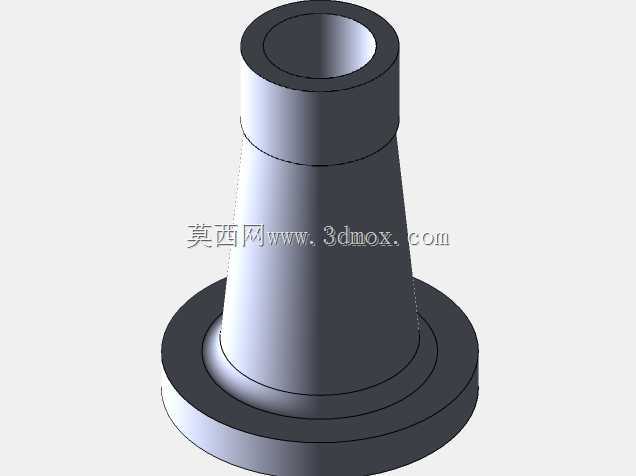

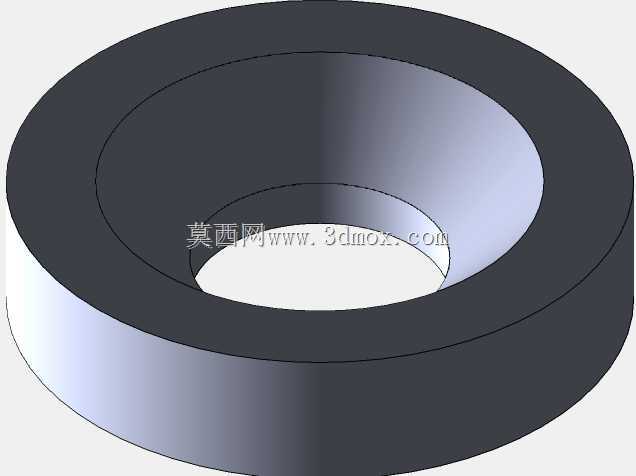

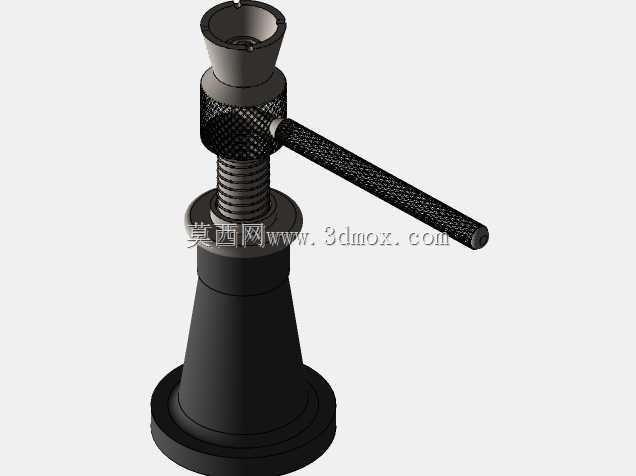

在设备检修、小型构件安装、重物短距离垂直顶升的作业场景中，这类螺旋顶升构件是一线作业人员常用的手动承重工具，相较于液压类顶升工具，它不存在密封件老化漏油、泄压回落的风险，能够长时间保持稳定的支撑状态，在无电源供应的野外作业、狭小空间内的设备调平场景中有着不可替代的应用价值。它的核心功能是通过人力驱动手柄带动螺杆转动，将旋转运动转化为垂直方向的直线顶升动作，依靠螺纹副的自锁特性，在顶升到位后无需额外锁止结构即可稳定承托负载，不会出现负载下坠的安全隐患，可满足小吨位重物的顶升、位置微调、长期支撑需求。从设计思路来看，这款构件采用了上窄下宽的锥台式主体结构，底部设置多层阶梯式加宽法兰底座，能够有效增大与支撑面的接触面积，降低单位面积的压强，避免在承重时压损作业地面，同时宽底座的设计大幅提升了构件的抗倾覆能力，即使负载存在小幅偏载也能保持稳定的支撑状态。顶部设置带内凹空腔的承载台，能够与被顶升物件的底部凸起结构形成嵌合定位，防止顶升过程中负载出现滑移错位。核心传动部分采用梯形螺纹副设计，梯形螺纹的牙型角合理，牙根强度高，对中性好，能够承受较大的轴向载荷，同时螺纹升角小于当量摩擦角，具备可靠的自锁性能，无需额外加装制动装置即可保证承重状态的稳定性。螺杆与外部套筒之间采用间隙配合，既保证螺杆转动过程顺滑无卡滞，又能控制配合间隙避免顶升过程中出现过大的晃动量。从安装与使用边界来看，底座的法兰直径决定了作业时所需的最小放置空间，使用时需要保证底座完全贴合在平整坚实的支撑面上，禁止在松软、倾斜的地面上直接使用，避免支撑失稳。顶部承载台的内凹尺寸限定了适配的被顶升物件接触端尺寸，若接触端尺寸过大无法嵌入空腔，需要额外加装适配垫板来增大接触面积，防止应力集中损坏构件或被顶升物件。整体构件的高度尺寸覆盖了最低收缩高度与最大顶升高度两个核心边界，作业前需要确认顶升行程满足需求，避免过度旋出螺杆导致螺纹啮合长度不足引发安全事故。日常使用时需要定期在螺纹副表面涂抹润滑脂，降低转动阻力同时减少螺纹磨损，延长构件的使用寿命，每次使用前需要检查螺纹表面是否存在磕碰、裂纹、严重磨损等缺陷，确认底座与承载台无变形后再投入作业，从细节处保障顶升作业的安全可靠。
