四旋翼PX4视觉飞行平台结构设计

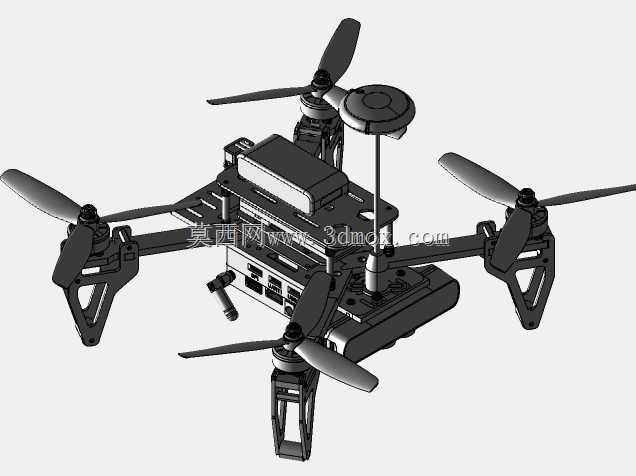

这款四旋翼飞行平台是面向视觉感知作业场景打造的空中载具，可适配低空测绘、园区巡检、目标识别追踪、室内外定位导航等多类作业需求，能够为视觉算法验证、机载传感测试提供稳定可靠的硬件搭载基础。在实际作业场景中，该平台可挂载单目、双目视觉模组，搭配PX4开源飞控系统实现视觉里程计定位、自主避障、定点悬停等功能，既可以作为高校、科研团队开展无人机视觉算法研发的验证载体，也可经过功能拓展后应用于电力线路巡检、农林作物长势监测、小型场地三维重建等民用作业场景，替代人工完成高危、重复性的低空信息采集工作。从功能特性来看，该平台采用X型四旋翼布局，四个机臂对称分布，动力单元安装在机臂末端，这种布局能够让旋翼转动产生的升力均匀分布在机身四周，飞行过程中姿态调整响应灵敏，悬停稳定性较强，能够为机载视觉传感器提供平稳的成像环境，避免机身抖动造成的图像畸变、采集数据失真问题。机身顶部预留了GPS模块安装位，可实现卫星定位与视觉定位的融合，在卫星信号遮挡的室内、楼宇间区域也能维持稳定的飞行状态；机身中部设置了分层安装空间，可依次放置飞控板、视觉处理单元、电源模块等核心部件，各部件之间预留了充足的走线空间，避免线路缠绕干扰飞控传感器的正常工作。在设计思路上，这款机架优先兼顾结构强度与整机重量控制，机臂采用镂空式结构设计，在保证抗扭、抗弯强度满足飞行载荷要求的前提下，尽可能削减不必要的结构重量，提升整机的有效载荷能力与续航表现；机臂与中心机架采用快拆式连接结构，便于日常收纳运输，也可在机臂出现磕碰损坏时快速更换备件，降低维护成本。起落架采用下置式高支撑脚设计，能够在起降时为机身底部的视觉传感器预留充足的视野空间，避免机身遮挡传感器视场角，同时也能在降落时缓冲地面冲击力，保护机载电子元件不受震动损伤。从安装边界来看，中心机架的安装孔位按照通用PX4飞控的标准尺寸设计，可直接适配市面上主流的开源飞控硬件，机臂末端的电机安装座支持常见规格的无刷电机安装，用户可根据自身载荷需求搭配不同尺寸的螺旋桨与动力套装；机身预留的扩展安装位可支持不同焦距、不同类型的视觉传感器固定，安装位置经过重心配平设计，加装传感器后无需大幅调整整机重心即可维持飞行平衡，能够大幅缩短用户的硬件调试周期。
