精密注塑成型模架结构三维设计

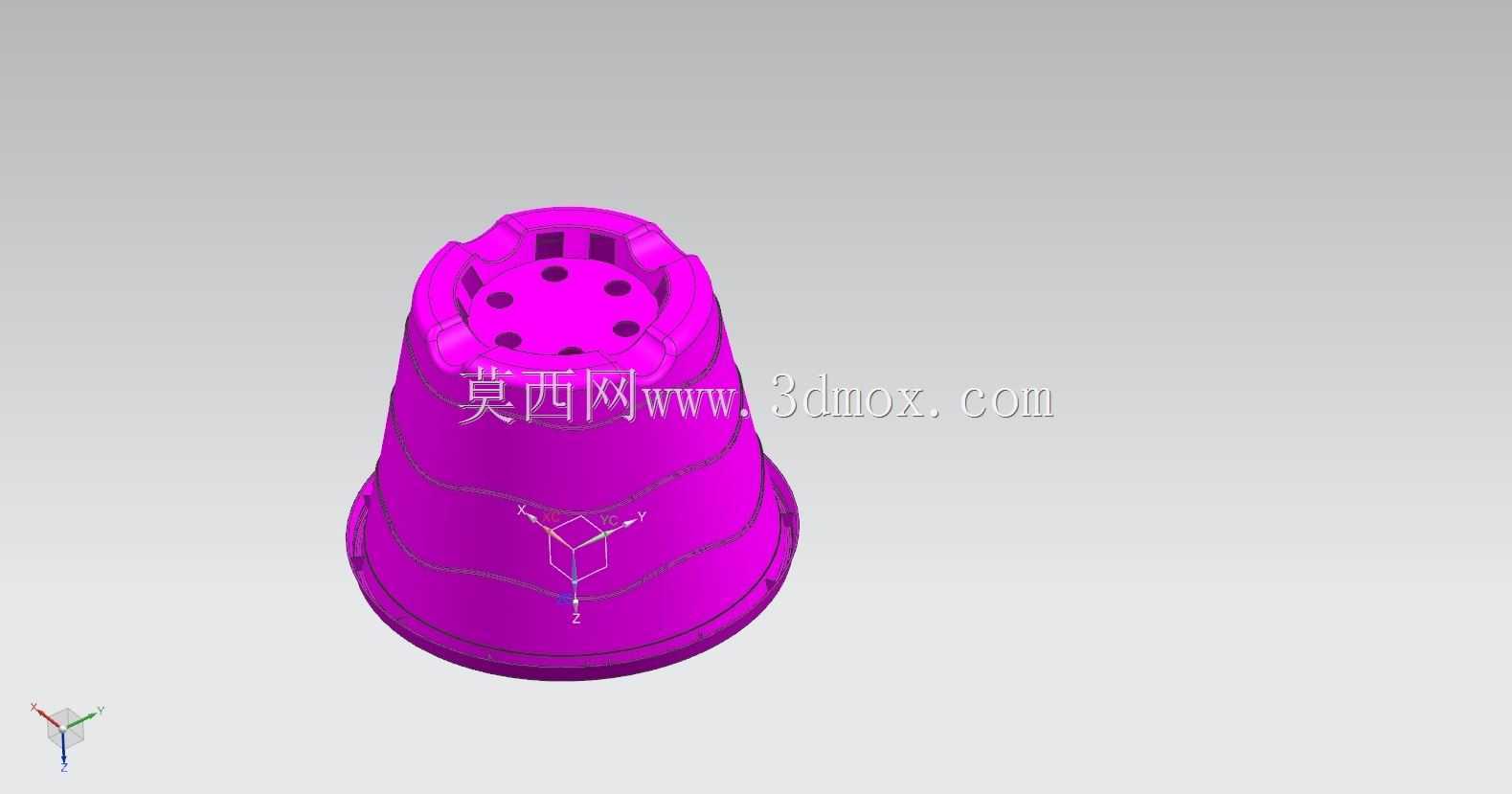

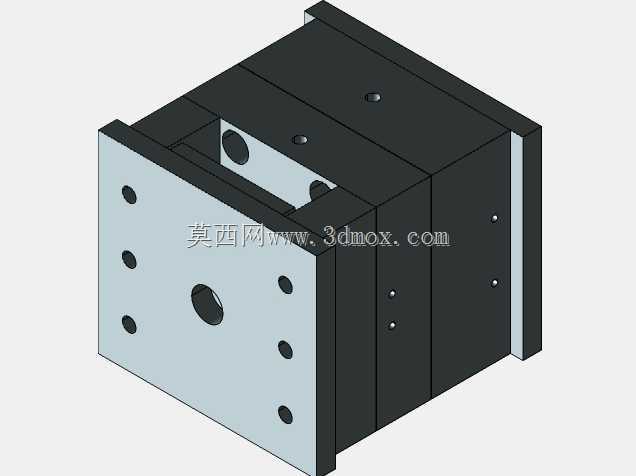

在注塑加工生产场景中，模架是整套注塑模具的核心承载基体，承担着固定型腔型芯、导向合模动作、传导锁模压力、对接注塑机安装接口的关键作用，是所有注塑模具不可或缺的基础结构部件，广泛应用于消费电子外壳、汽车内饰件、日用塑料配件、工业塑料结构件的批量注塑生产环节，直接决定模具的合模精度、运行稳定性与服役寿命。这款模架采用标准两板模叠层结构设计，整体为方正立方体构型，前端面板预留了主流道衬套安装孔与多组周向布置的固定螺孔，可直接适配不同规格的浇口套与前端定位环安装，能够快速对接注塑机的射嘴定位孔，保证射胶过程中流道对中无偏移。模架侧面设置多组精密导柱导套安装位，合模过程中可通过导柱的导向作用保证动定模的精准对位，避免合模错位导致的型腔碰伤、塑件飞边等问题，叠层的模板之间通过内六角螺钉实现刚性锁紧，同时预留了顶出机构的安装空间，可适配顶针、推板、司筒等不同形式的顶出结构，满足不同结构塑件的脱模需求。设计过程中严格遵循模架的通用安装边界规范，整体外轮廓尺寸适配中小吨位卧式注塑机的拉杆间距要求，模板厚度经过强度校核，可承受最大120吨的锁模压力不发生形变，各模板的分型面经过平面度公差设计，合模后分型面贴合间隙控制在0.02mm以内，可有效避免射胶过程中的溢料问题。模架的侧端预留了冷却水路的进出接口位置，可根据型腔布局灵活布置循环冷却回路，保证注塑过程中模具温度均匀可控，缩短塑件冷却成型周期，提升生产效率。同时模架上预留了多个精定位销孔，在导柱初定位的基础上实现二次精定位，进一步提升合模重复精度，保证大批量生产过程中塑件尺寸的一致性，降低塑件的尺寸公差波动。这款模架结构可直接作为基础模架进行二次型腔加工，无需重新设计模架基体结构，能够大幅缩短模具的整体设计制造周期，降低模具开发成本，适配绝大多数热塑性塑料的注塑成型需求，在中小批量精密塑件生产场景中具备极强的通用性。
