镂空塑料周转篮注塑成型模具结构

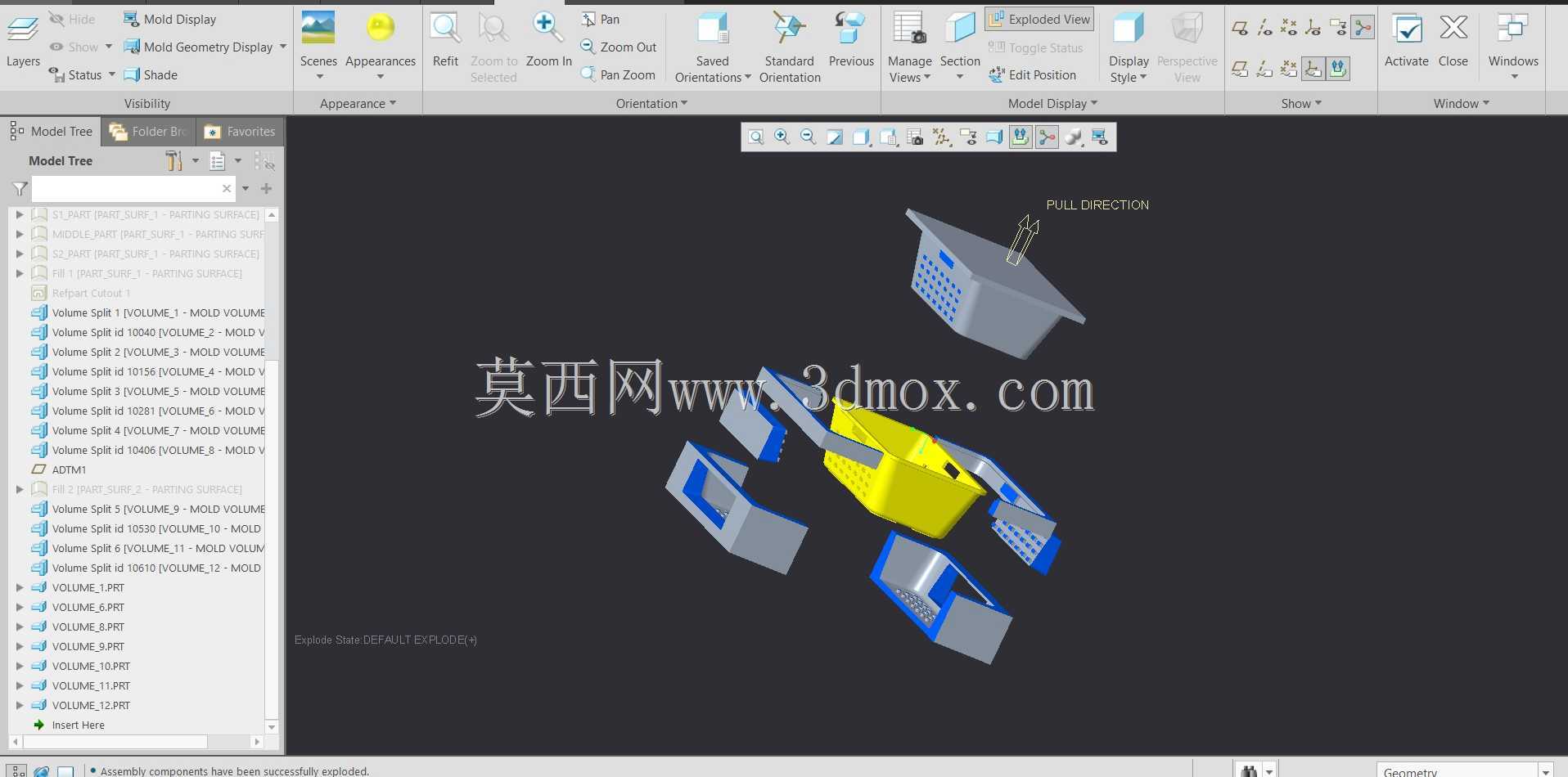

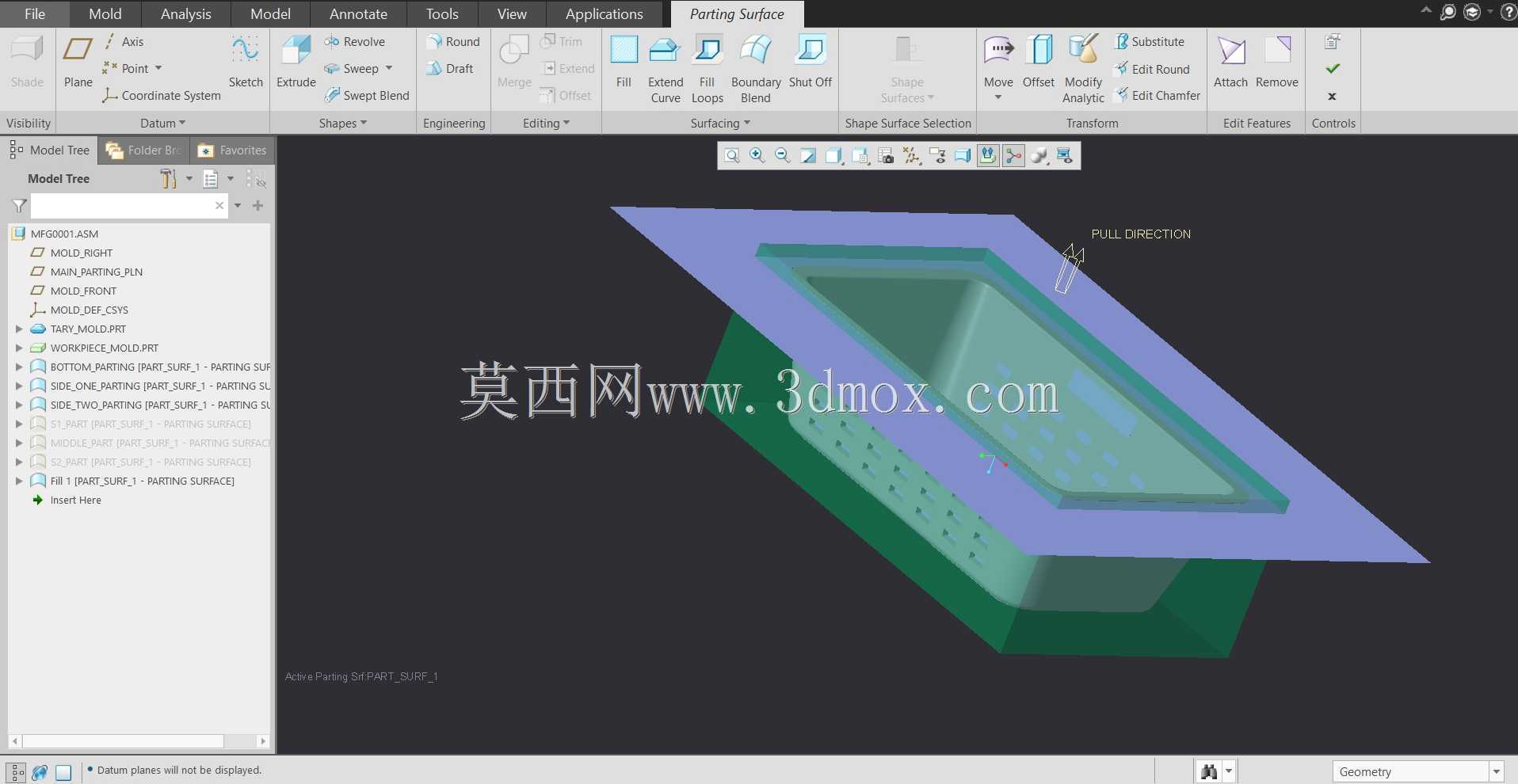

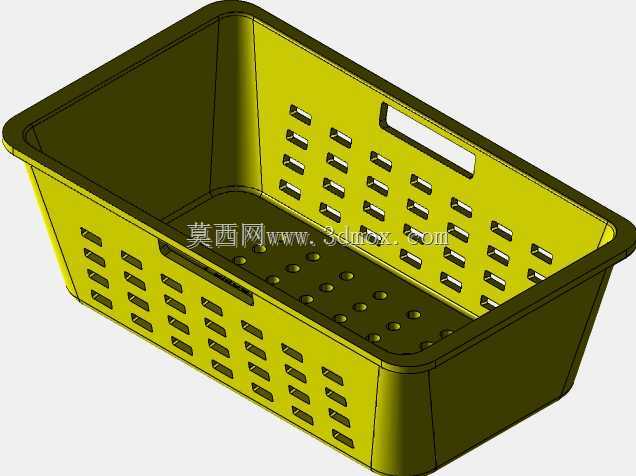

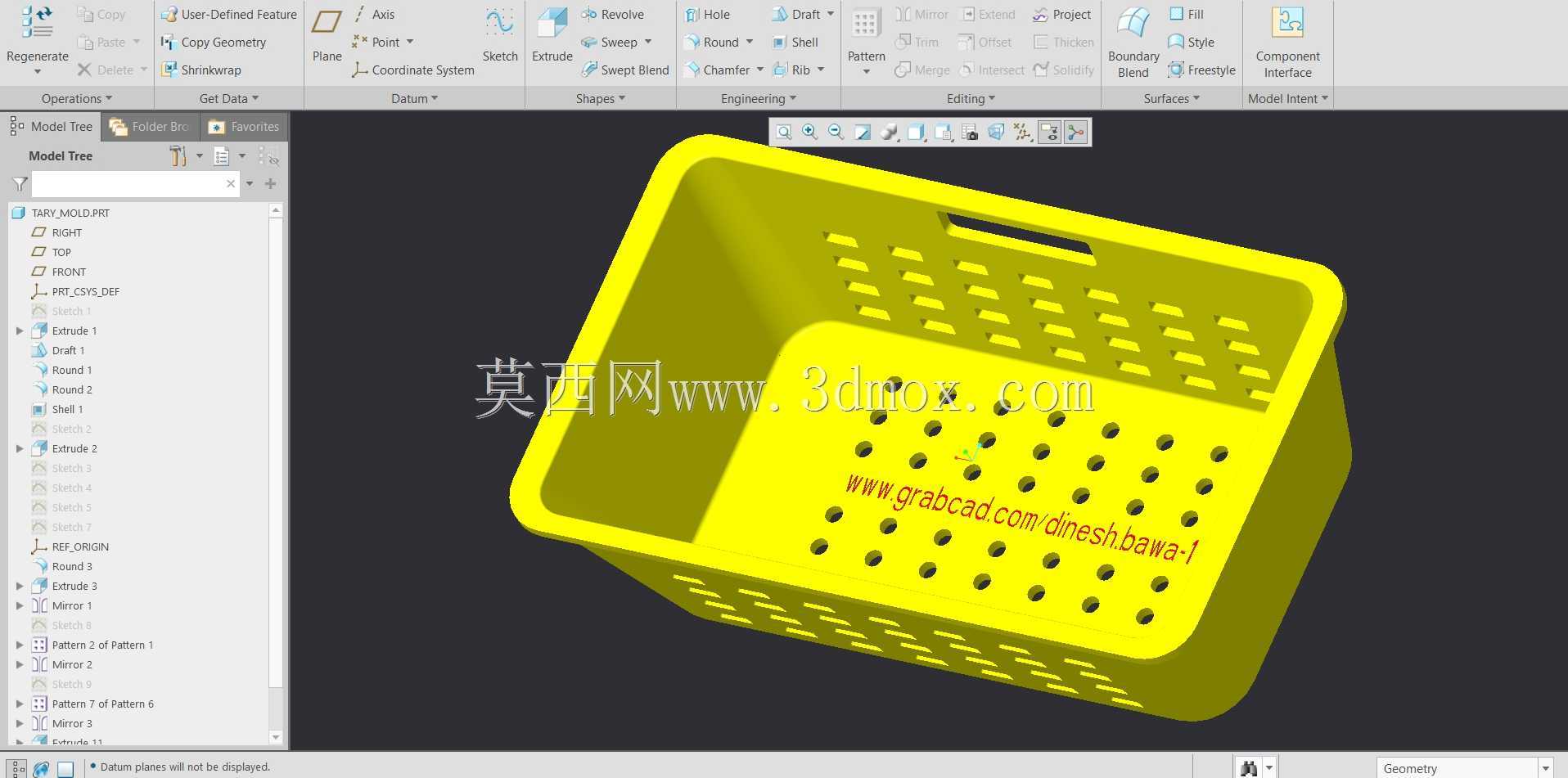

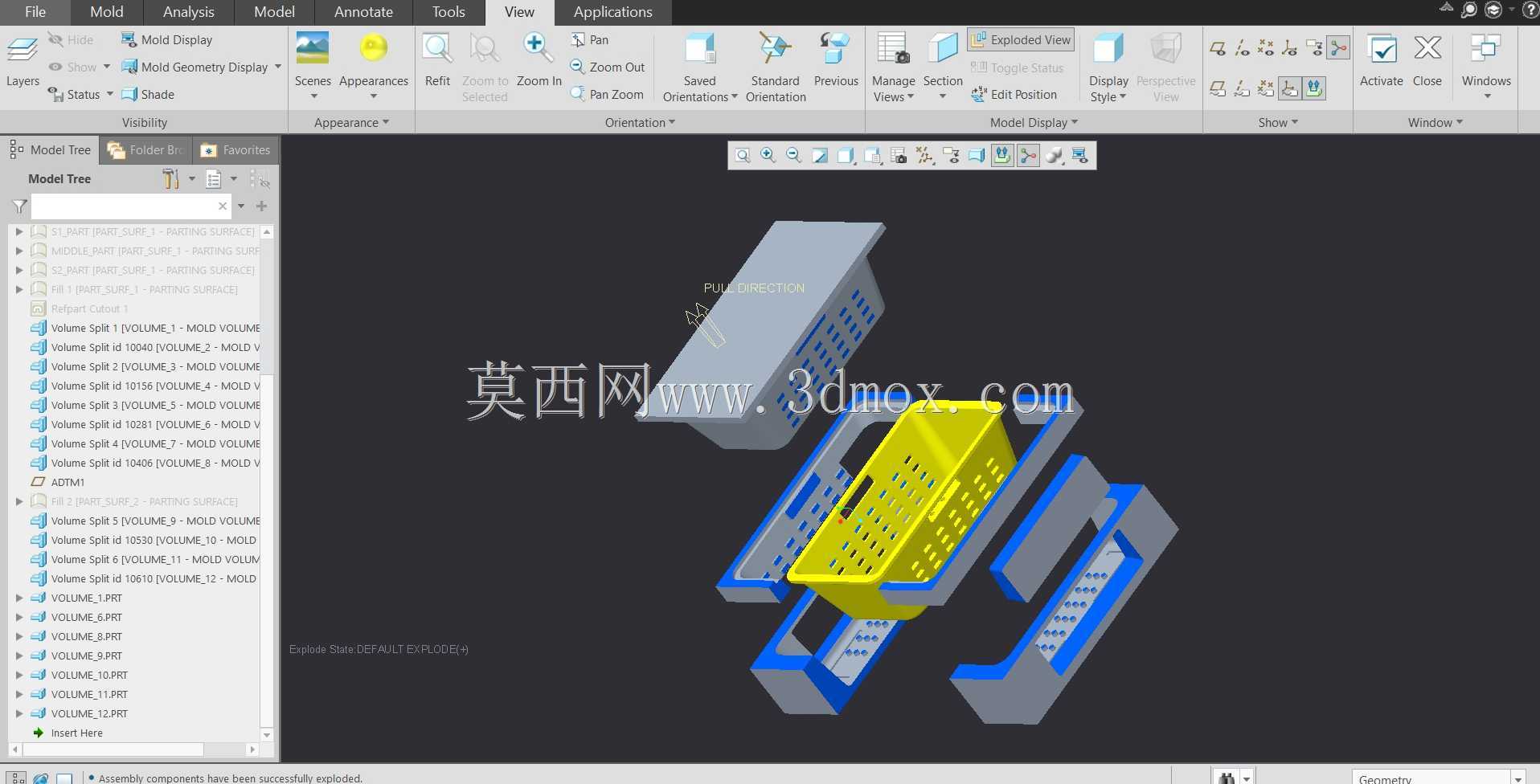

日常商超、生鲜配送、工业零部件周转场景中，镂空塑料篮是高频使用的盛装器具，这类带密集网孔结构的塑料件，对注塑模具的抽芯、脱模结构设计有较高要求，这套模具正是针对带侧孔、深腔结构的塑料周转篮开发的成型工装。在实际生产场景里，这类模具适配常规卧式注塑机安装，模架整体采用标准模胚加工，安装时需匹配注塑机的哥林柱间距、最大开模行程参数，模具的定位圈、浇口套尺寸需与注塑机射嘴规格匹配，确保射胶时无溢料偏差。从产品功能来看，成型后的塑料篮需要满足盛装物品时的承重要求，侧壁密集的镂空孔既可以减轻塑件自身重量，也能在盛装生鲜、清洗零部件时实现沥水通风，同时网格结构还能提升塑件整体的抗形变能力，避免盛装重物时侧壁鼓胀变形。设计这套模具时，首先针对塑件的深腔结构，采用了组合式型芯结构，主型芯负责成型篮体的内部型腔，保证篮体内壁光滑无脱模划痕；针对侧壁四周的镂空网格结构，设计了多组侧向抽芯滑块，每个滑块对应成型一侧的网孔结构，合模时滑块精准到位形成完整的侧壁型腔，开模时先通过斜导柱带动侧滑块完成侧向抽芯，避免网孔结构在脱模时被拉裂拉伤。浇注系统采用了点浇口进胶方式，浇口设置在篮体底部中心位置，熔融塑料进入型腔后可以均匀向四周侧壁填充，避免出现填充不均导致的缺胶、熔接痕问题，同时点浇口在开模时可以自动拉断，减少后续浇口修剪的人工工作量。冷却系统围绕型芯、型腔以及侧滑块分别布置了循环冷却水路，贴近成型面的水路可以快速带走注塑过程中产生的热量，缩短塑件冷却定型时间，避免塑件因冷却不均出现翘曲变形，同时均匀的冷却也能保证网孔结构的尺寸精度，避免孔位出现缩痕影响外观。脱模结构采用顶针加顶板组合的方式，顶针均匀分布在篮体底部的加强筋位置，避免顶出力集中导致塑件顶白变形，顶出动作在侧抽芯完全退出后启动，保证塑件可以平稳脱离主型芯，不会出现卡滞、拉伤的问题。整套模具的合模导向采用导柱导套配合，保证动定模合模时的定位精度，避免出现型腔错位导致的塑件壁厚不均问题，同时在滑块位置设置了定位锁紧结构，注塑时承受射胶压力不会出现滑块后退，保证网孔结构的成型精度。
