带法兰底座阶梯轴套类机械零件结构设计

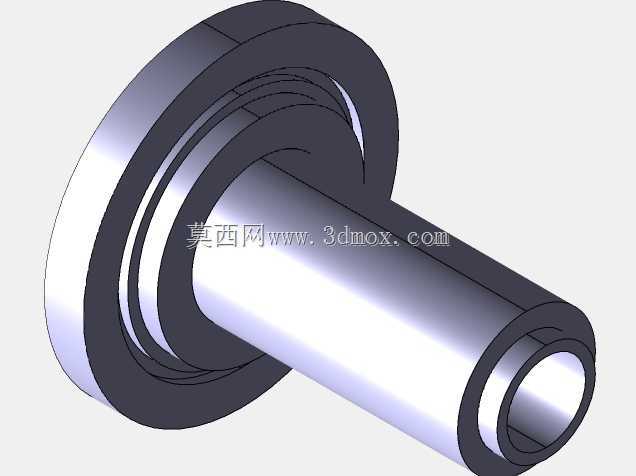

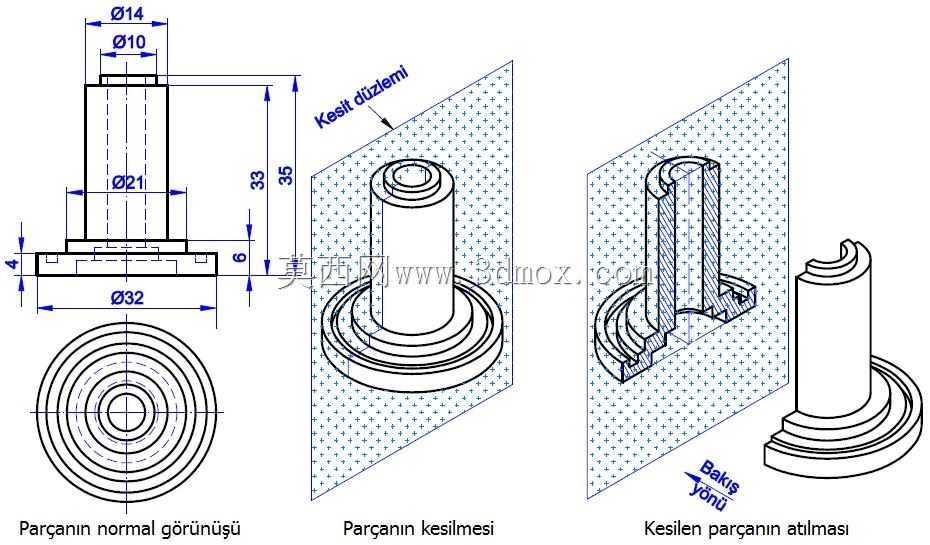

这类带法兰底座的阶梯轴套零件，在通用机械装配场景中应用十分广泛，常见于气动回路定位、小型传动机构支撑、工装夹具导向等工况中，主要承担轴类部件的径向定位、轴向限位以及配合面的耐磨支撑作用，能够有效降低配合轴件运行时的径向窜动，提升整套机构的运行稳定性。从实际功能来看，该零件属于典型的同轴回转类构件，上部的多层阶梯圆柱结构可适配不同内径的配套衬套或连接件，不同直径的轴段能够对应不同配合公差的安装需求，顶端的小直径段可作为定位止口，与外部构件的定位孔形成精准配合，避免装配时出现错位偏移。下部的法兰盘结构是该零件的核心安装承载部分，法兰端面可与安装基面完全贴合，通过法兰上的预留安装位即可完成零件的整体固定，无需额外设计复杂的夹持结构，装配流程十分便捷，同时法兰的大直径结构能够有效分散零件承载时的压应力，避免长期受力出现基座变形的问题。在设计思路上，该零件采用全同轴回转结构，所有圆柱面的轴线完全重合，从根源上保证了零件的形位公差精度，降低了加工时的装夹难度，普通车床单次装夹即可完成大部分外圆面的加工，能够有效控制加工成本与生产周期。设计中通过全剖视的结构展示，可以清晰看到零件的内部为贯通式空心结构，既可以减轻零件自身重量，降低材料消耗，也能够供流体管路、传动杆等部件从中穿过，拓展了零件的使用场景。从尺寸边界来看，该零件整体轴向总高度为35mm，上部轴段的有效配合长度为33mm，法兰底座的最大直径为32mm，上部轴段最大直径为21mm，顶端两层轴段直径分别为10mm与14mm，法兰底座的厚度为6mm，所有尺寸均按照常规小型机械的安装空间设计，不会占用过多装配位置，能够适配多数紧凑布局的小型机械设备。在结构细节处理上，各阶梯轴段的衔接处均做了合理的过渡处理，避免应力集中导致的零件断裂问题，法兰与轴段的衔接位置也做了相应的结构强化，能够承受一定的侧向载荷，即使在有小幅振动的工况下也能保持稳定的固定状态。这类零件的结构设计十分符合机械设计中的工艺性要求，既满足了实际使用中的功能需求，也兼顾了加工制造的便利性，是机械传动与定位系统中十分经典的基础构件。
