航空用厚翼型机翼结构三维设计

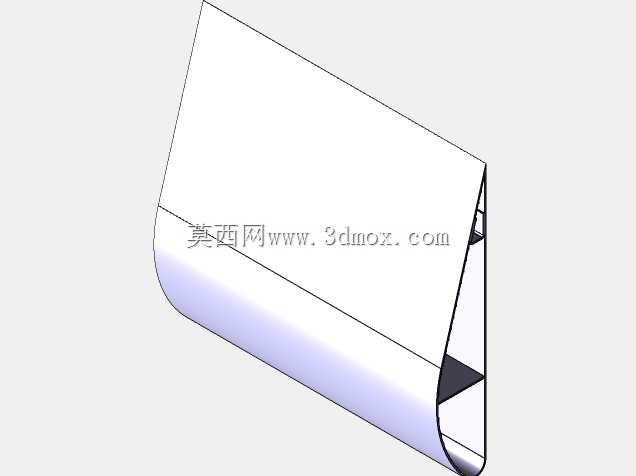

本次设计的厚翼型机翼结构，主要面向低速轻型通用航空飞行器、小型固定翼无人机以及教学验证类飞行器的应用场景，作为飞行器产生升力的核心承载部件，其性能直接决定飞行器的起降特性、巡航效率与飞行稳定性。在实际飞行工况中，该类厚翼结构能够在较低飞行速度下提供充足升力，缩短飞行器起降滑跑距离，同时较厚的翼内部空间可预留充足的设备安装余量，方便布置燃油管路、飞控舵机、航电传感器等机载组件，无需额外增加外置吊舱破坏整机气动完整性，非常适合长航时低速作业类飞行器使用。从功能特性来看，该翼型采用前缘钝圆、后缘收敛的经典低速厚翼构型，前缘圆润过渡能够有效延缓大迎角飞行状态下的气流分离，提升飞行器的失速迎角边界，降低低空低速作业时的失速风险；翼面沿展向保持连续的翼型曲率变化，保证不同展向位置的气动载荷均匀分布，避免局部应力集中带来的结构疲劳问题；翼根位置预留与机身连接的平直安装端面，能够通过螺栓连接或胶接方式与机身主承力框可靠固定，安装端面的平面度设计可保证装配时的贴合精度，减少装配应力对翼根结构的影响。设计过程中优先兼顾气动效率与结构刚度的平衡，首先根据低速飞行的雷诺数范围选定适配的厚翼型相对厚度，保证翼面在巡航状态下维持层流附着的范围尽可能大，降低摩擦阻力；翼型内部采用空心薄壁结构设计，在保证翼面外形精度的前提下尽可能降低结构自重，翼面壁板厚度沿弦向做渐变处理，前缘受气流冲击、鸟撞风险较高的区域适当增加壁厚提升抗冲击能力，后缘区域因结构尺寸收窄、受力较小，适当减薄以控制整体重量。从安装边界来看，该翼型的弦长、展长尺寸可根据不同飞行器的总体参数做等比例缩放调整，翼根连接端面的安装孔位可根据机身承力结构的布局灵活调整位置，翼面后缘预留舵面安装的铰接接口，可直接匹配常规副翼、襟翼的安装需求，无需对翼主体结构做二次切削加工；翼面外形的曲面连续性经过反复校验，可直接适配常规复合材料铺层成型或金属蒙皮铆接的加工工艺，生产制造时无需复杂的专用工装即可保证外形精度，能够有效缩短原型机的试制周期，降低小批量生产的工艺成本。在结构强度校核层面，该翼型的截面惯性矩分布经过优化，能够承受常规机动飞行下的气动弯矩与剪力载荷，翼尖位置预留航行灯、天线等小型外设的安装点位，可直接拓展机载功能，不会破坏翼面的整体气动完整性。
