参数化直齿圆柱齿轮传动结构设计

　　这套直齿圆柱齿轮结构面向常规平行轴动力传递场景，在小型减速箱、交流稳压设备的调节机构、轻工输送线、台式工装夹具以及教学演示台里都能见到同类零件的使用逻辑。齿轮本身承担转速与扭矩转换的核心作用，两根平行布置的轴通过轮齿连续啮合，把输入端的转动稳定传递到输出端，在需要降低转速、放大扭矩或者匹配传动比的位置，这类圆柱直齿轮是最基础也最容易控制精度的选择。不同于斜齿轮会产生轴向分力，直齿的啮合方向沿齿宽同时接触，支撑轴系只需要承担径向载荷，轴承选型和箱体孔位布置都更简单，对空间紧凑、维护频次低的民用与工业小型设备尤其友好。

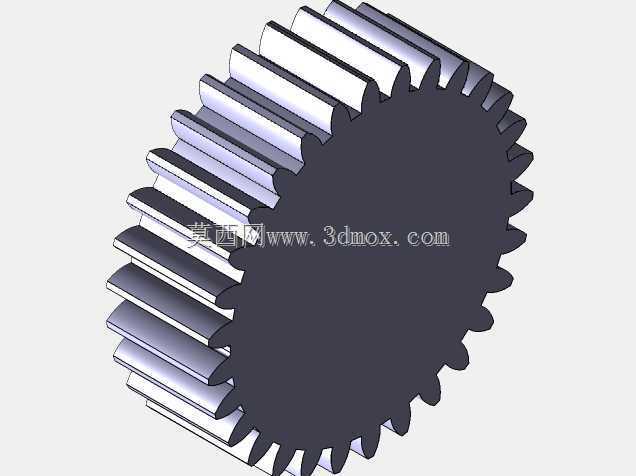

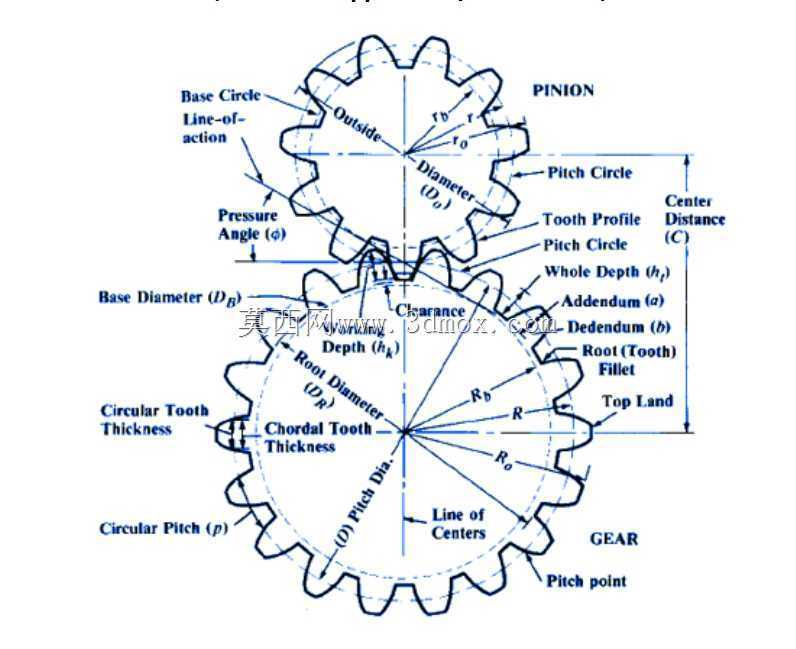

　　从结构特征看，轮体采用等齿宽实心圆柱布局，齿顶圆、齿根圆与分度圆按标准渐开线齿廓约束，轮齿沿圆周均匀分布，齿顶保留合理圆角过渡，齿根处避免尖锐应力集中。端面没有额外减重孔和复杂腹板，这种处理在小模数、中小直径齿轮上很常见：毛坯可直接选用圆棒料加工，车削端面、外圆和内孔后，通过滚齿或插齿一次完成齿形加工，工序短、装夹误差小。若用于轻载调节机构，内孔可设计成光孔配合紧定螺钉固定；若传递扭矩较大，则可在孔内加工键槽，通过平键连接轴与轮毂，保证周向不打滑。

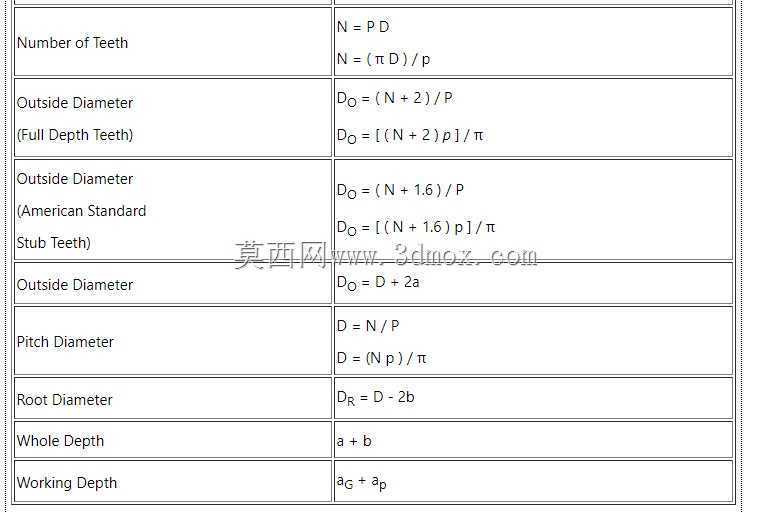

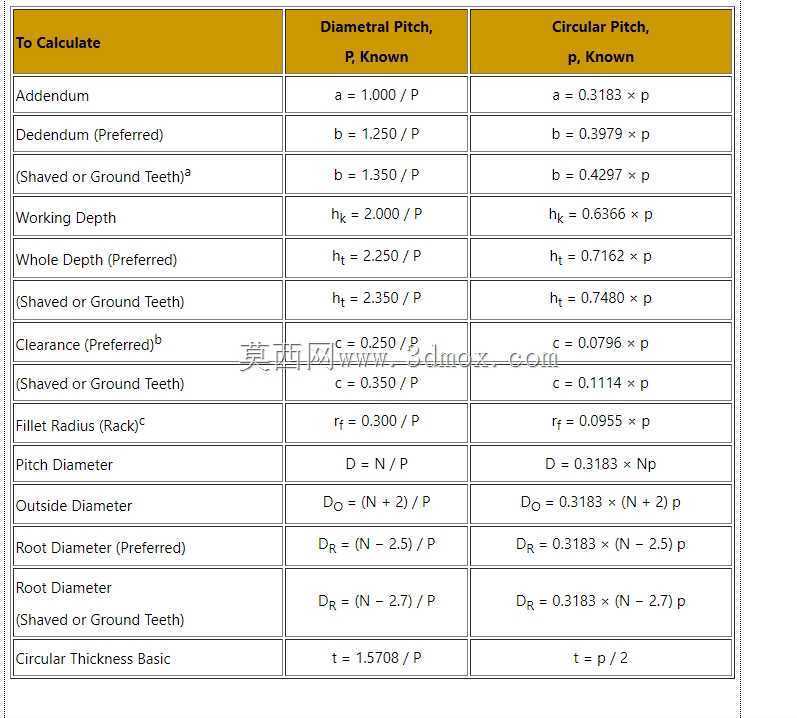

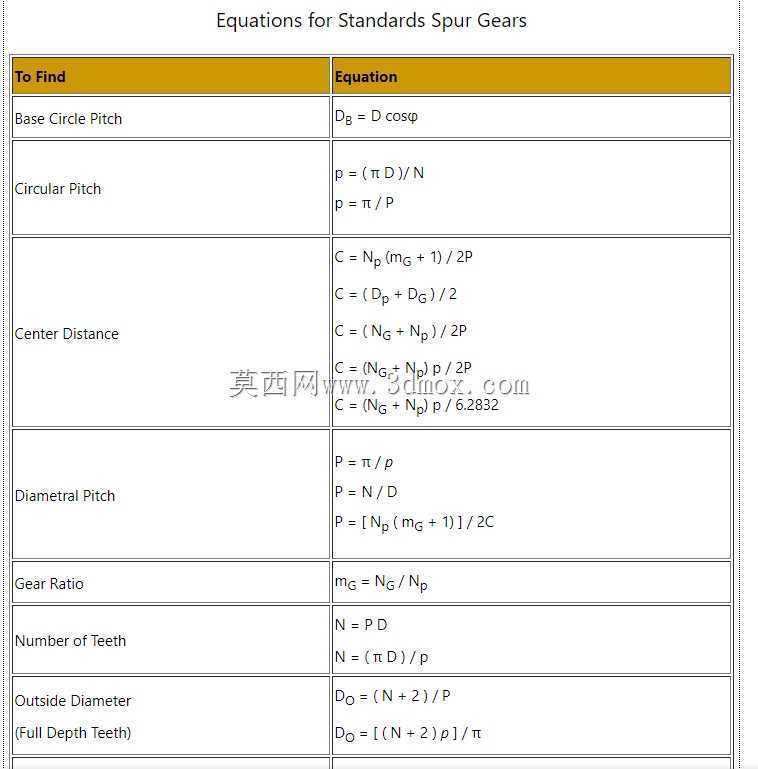

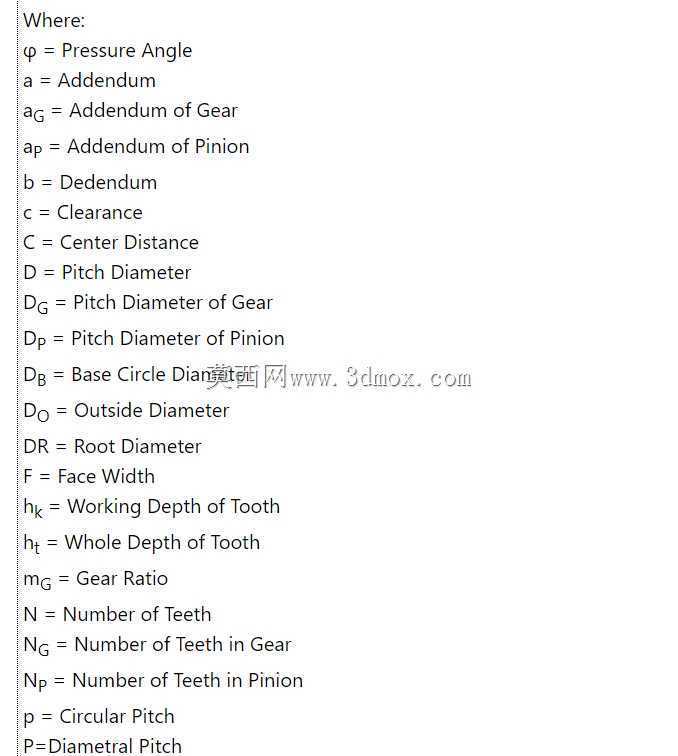

　　建模思路上采用全参数驱动的方式搭建，把模数、齿数、压力角、齿宽、内孔直径、齿顶高系数和顶隙系数设为可调整变量。齿廓曲线依据渐开线方程生成，先完成单个齿槽的单侧轮廓，再按齿距做圆周阵列，随后沿轴向拉伸得到完整齿宽；齿根过渡曲线单独约束，避免阵列后出现曲面断裂。参数化的好处在于整机传动比变更时，不需要重新描点画齿，只需修改齿数和模数，整个轮体、齿厚和中心距匹配关系会同步更新，工程人员在系列化设计时能快速校核相邻齿轮的啮合间隙。中心距需要严格按两个啮合齿轮分度圆半径之和确定，箱体上两轴孔的位置度直接影响侧隙：孔距偏大会造成齿侧间隙过大、换向冲击明显，孔距偏小则会出现齿顶顶撞、运转卡滞甚至齿面过早磨损。

　　安装边界方面，齿轮装入轴系后，齿宽方向要与配对齿轮完全对齐，轴向错位会减小有效接触面积，局部齿面载荷陡增。轮体端面与轴肩、挡圈之间要预留微量窜动间隙，既不能让齿轮在轴上左右滑动，也不能把夹得过死导致热膨胀后顶紧轴承。齿顶圆与箱体内壁之间要保留足够径向间隙，防止运转时搅油或剐蹭壳体；齿根圆到键槽底部的壁厚需要校核，避免薄壁处在冲击载荷下开裂。实际选型时，先根据传递扭矩估算模数，再按传动比确定齿数，齿宽一般取模数的六到十倍，过窄会导致接触强度不足，过宽则会因轴的挠曲造成齿向载荷分布不均。

　　在设备实际运行中，这类齿轮常浸泡在润滑油里或采用脂润滑，齿面啮合时形成油膜降低摩擦。轻载伺服调节机构中，金属齿轮能保证定位动作的重复精度；在开放程度较高的手动调节装置里，钢质齿轮经过调质处理后，齿面硬度和芯部韧性可以兼顾，承受频繁正反转的冲击载荷。设计阶段还会同步考虑配对齿轮的材料搭配，小齿轮齿面硬度通常略高于大齿轮，让两者寿命趋近。三维结构里每一处齿廓、圆角和内孔特征都对应后续加工与装配要求，脱离中心距、轴径和箱体空间单独看齿轮没有意义，只有把它放回整套传动链中，才能判断齿宽是否合理、固定方式是否可靠、检修时能否从轴端顺利抽出轮体。
