本田CB50后翼子板顶部缓冲橡胶结构设计

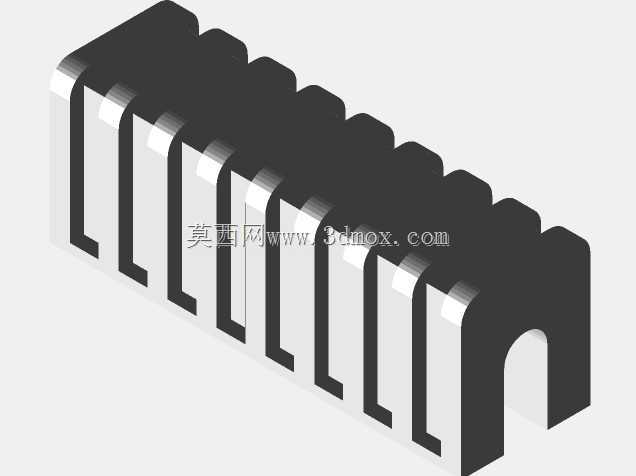

在两轮机动车的后部覆盖件装配体系中，翼子板与车架、相邻覆盖件的衔接位置，长期受行驶振动、泥水侵蚀、温度交变的影响，很容易出现硬接触磨损、缝隙漏泥、行驶异响等问题，这款适配本田CB50车型的后翼子板顶部橡胶件，正是针对这类实际使用痛点开发的配套缓冲密封部件。它安装在后翼子板与车架尾部衔接的顶部缝隙位置，一端贴合翼子板的弯折内缘，另一端抵靠车架的金属安装面，首先承担的是缓冲隔振的功能：车辆行驶过程中，发动机传递的振动、后轮经过颠簸路面产生的跳动，都会让翼子板这类薄壳覆盖件产生小幅位移，橡胶件的弹性材质可以吸收这类位移的冲击，避免塑料翼子板和金属车架直接硬接触，既防止长期摩擦导致的翼子板安装位开裂，也能消除部件碰撞产生的细碎异响，提升骑行的质感。其次它还承担局部密封挡泥的作用，多道平行的褶皱式肋条结构，顺着翼子板的弧形轮廓排布，每一道肋条都能形成一道挡水挡泥的阻隔，后轮卷起的泥水、灰尘要顺着翼子板缝隙向上窜入车体内侧时，会被多道肋条逐层阻挡，顺着肋条之间的导流槽重新排到车体外侧，减少泥水对车架尾部线束、安装螺丝的侵蚀，降低部件锈蚀的风险。在设计思路上，这款橡胶件采用了整体U型弯折的主体结构，完全匹配后翼子板顶部的安装弧度，不需要额外做大幅度的裁切调整就能贴合安装位，多道等距排布的褶皱肋条一方面是为了提升缓冲形变的能力，当橡胶件受挤压时，褶皱位置可以预留出足够的形变空间，不会因为挤压过度出现永久变形，另一方面肋条的等距排布也让橡胶件整体的支撑力更均匀，不会出现局部应力集中导致的过早开裂。在安装边界上，这款橡胶件的整体厚度控制在适配翼子板安装缝隙的范围内，U型开口的尺寸刚好卡在翼子板的翻边位置，安装时不需要额外打胶或者增加固定卡扣，依靠橡胶本身的弹性抱紧力就能固定在安装位，不会因为车辆振动出现移位脱落，同时橡胶件的边缘做了圆弧过渡处理，安装时不会划伤翼子板的漆面，也不会在长期使用后在接触位置留下明显的压痕。日常使用中，这类橡胶件不需要额外的维护，本身的耐候橡胶材质可以适应-30℃到80℃的工作温度范围，长期暴露在日晒雨淋的环境下也不会快速老化变硬，能在整车的全使用周期内持续发挥缓冲密封的作用，有效延长后翼子板及周边安装部件的使用寿命，减少后期维护更换的成本。
