专业级舞台返听全系列音箱结构设计

　　这套专业音频扩声设备的三维结构，覆盖了不同投射角度、不同功率等级的全系列返听与主扩补声音箱，核心服务于现场演出、剧场演播、户外livehouse等专业场景的声场搭建需求。区别于民用消费级音箱，这类专业级监听扩声设备的核心诉求是高声压级下的低失真输出、宽角度均匀声场覆盖，以及长时间高负荷工作的结构稳定性，建模过程中需要兼顾声学结构与机械结构的双重合理性。

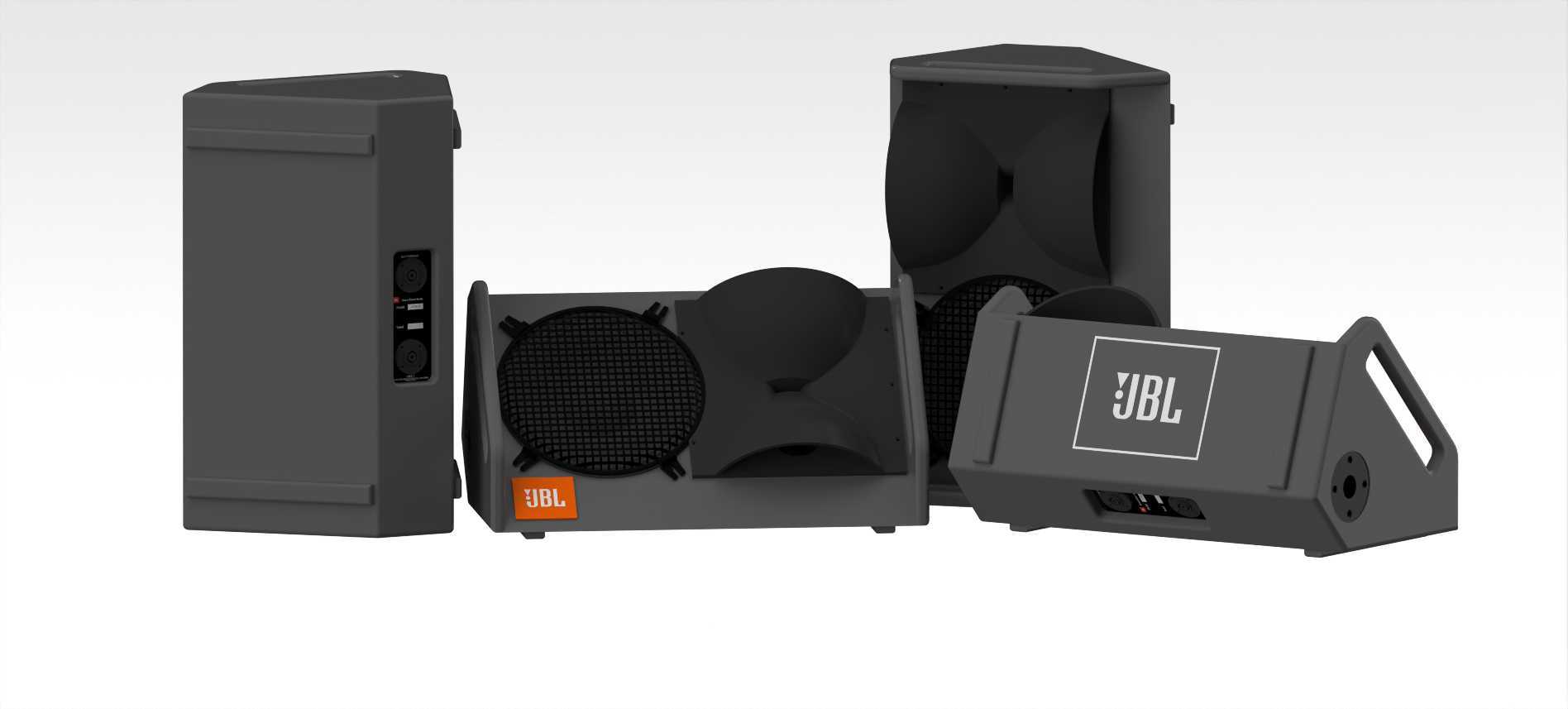

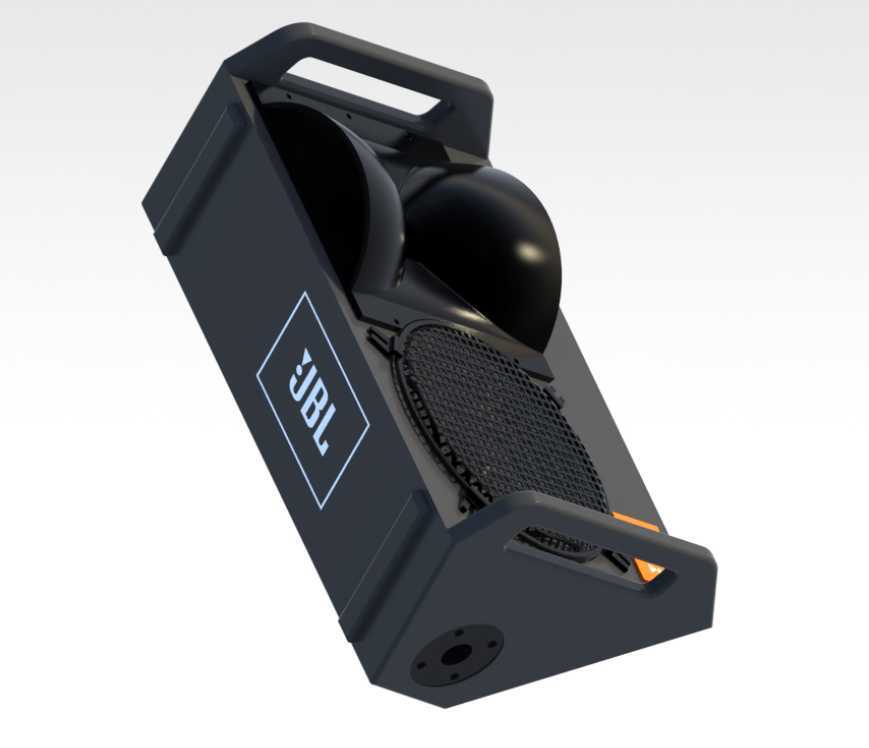

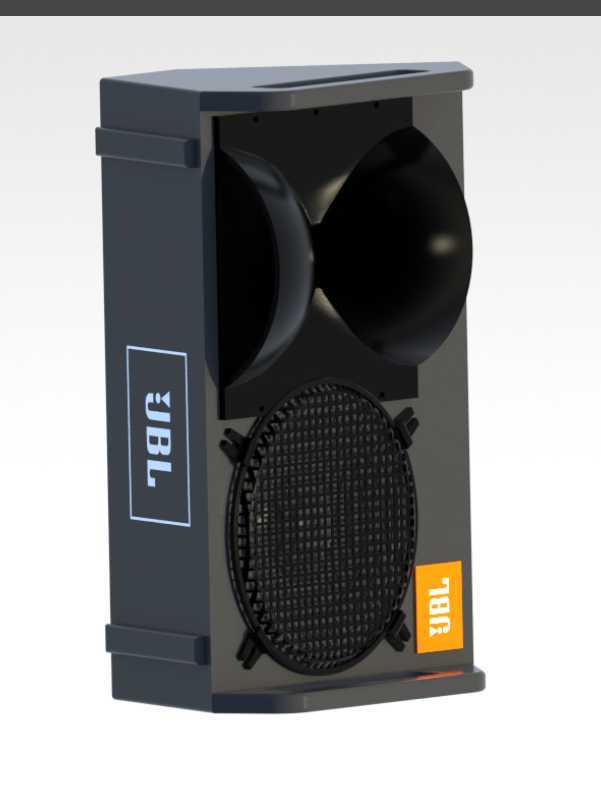

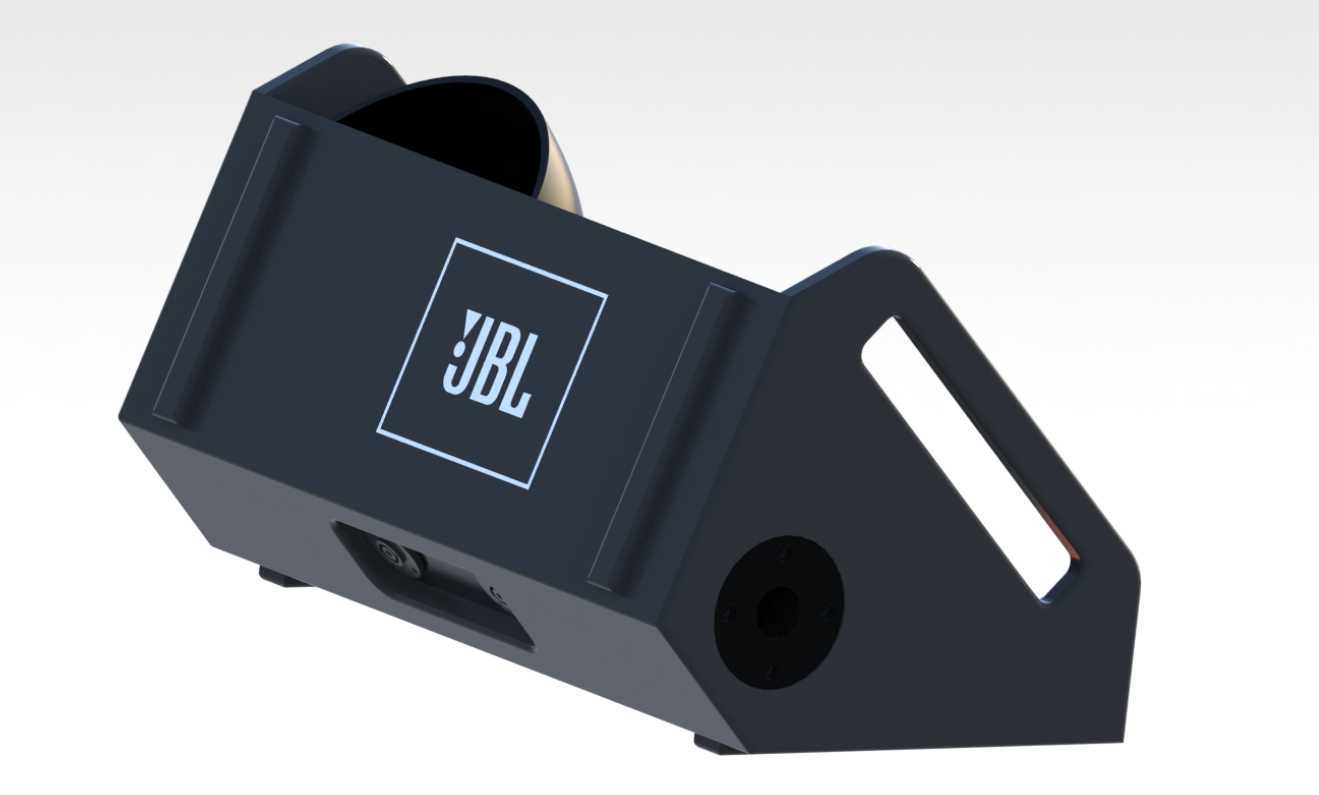

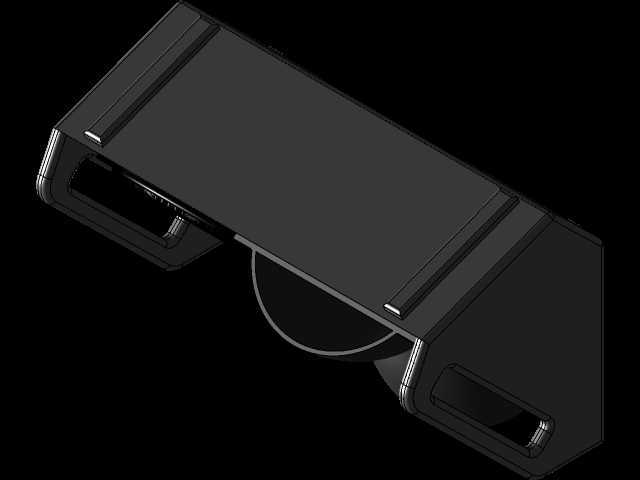

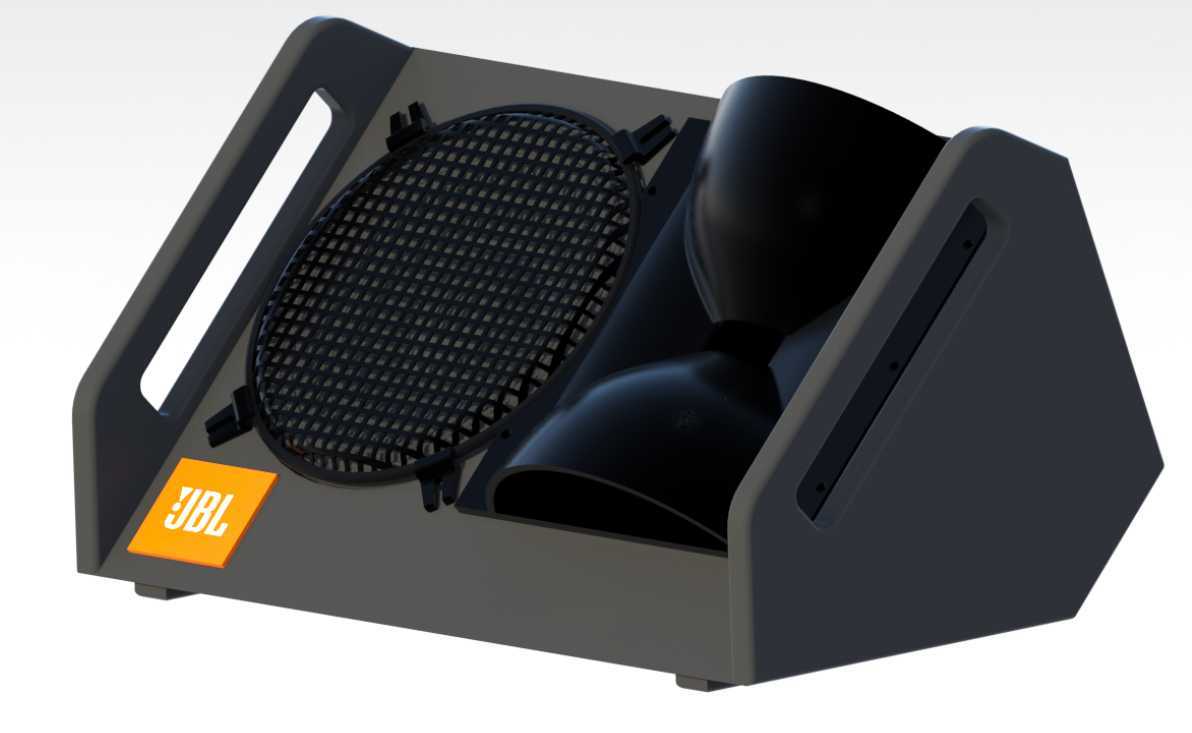

　　从结构设计逻辑来看，不同型号的箱体采用了差异化的外形倾角设计：卧式返听音箱的箱体倾斜角度经过严格测算，放置在舞台地面时，声轴可精准指向舞台表演者的耳部区域，避免表演者因听不清返送信号出现音准、节奏偏差；立式补声音箱的侧面设置了标准吊挂点位与支撑底座接口，既可以通过支架落地安装作为台口补声，也可以通过吊挂配件配合桁架进行高空吊装，适配不同场地的安装条件。箱体外壳采用高密度板材加耐磨涂层的结构设计，边角位置做了圆弧过渡与包边预留，既可以减少运输、搭建过程中的磕碰损伤，也能避免箱体直角边缘产生的声衍射对声场均匀度造成干扰。

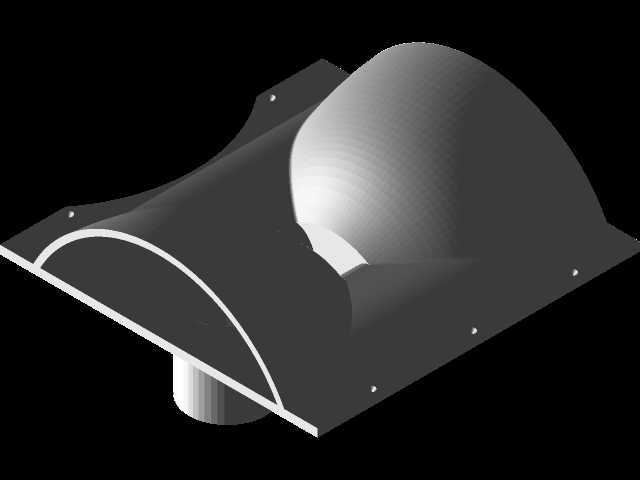

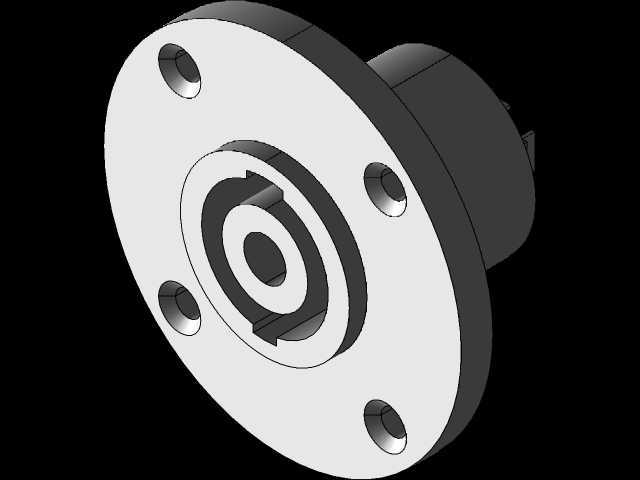

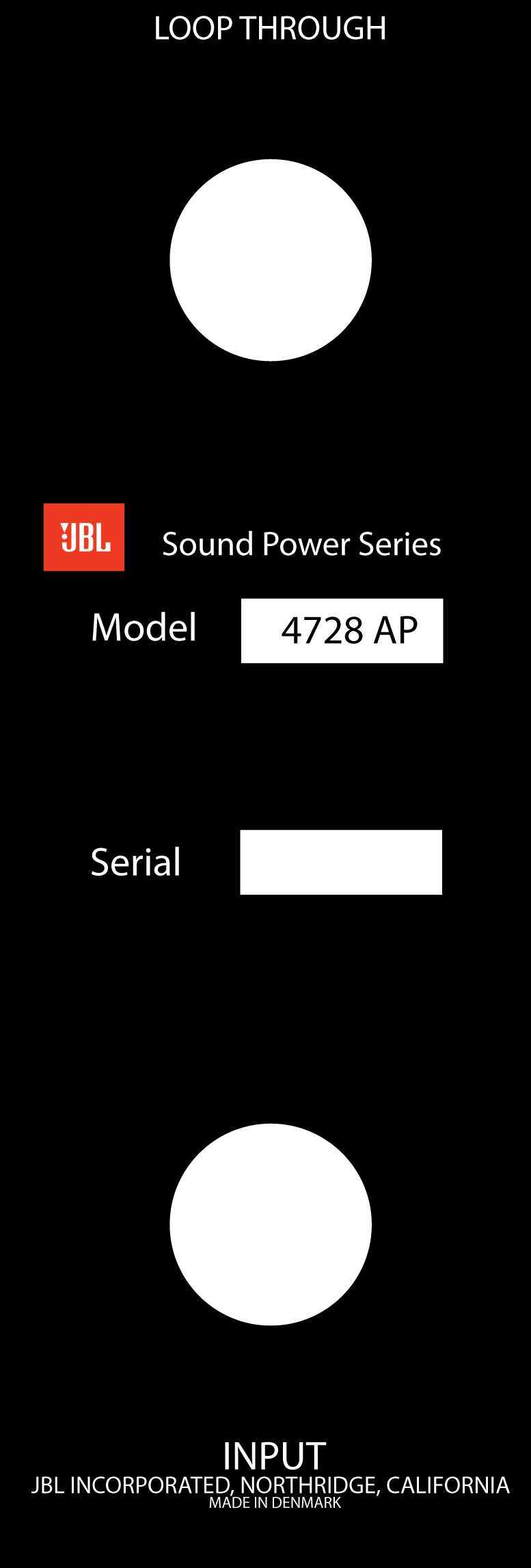

　　单元安装位的结构设计是这类音箱建模的核心重点，低音单元的安装沉台做了密封胶条的预留槽位，确保单元与箱体安装面的气密性，避免箱体内部的声短路影响低频响应；高音号角的安装角度与箱体声轴完全对齐，号角的扩散角度参数与箱体的使用场景匹配，宽角度号角用于近场返听，窄角度远投射号角用于远距离补声。箱体背部的接口面板区域做了内凹式结构设计，既可以保护信号接口、电源接口在搬运过程中不受碰撞，也能预留足够的接线空间，避免线缆弯折角度过大导致的接触不良问题，面板上还预留了功放模块的安装位，可根据需求配置成有源或无源版本。

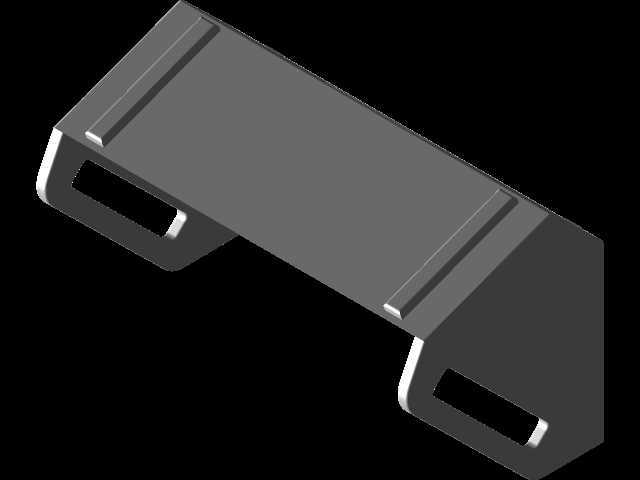

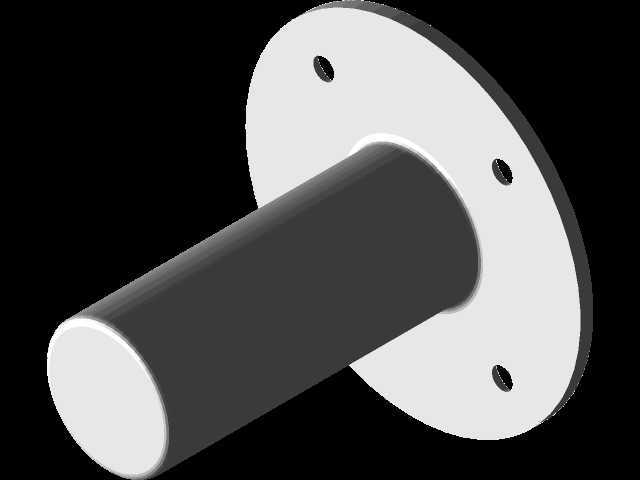

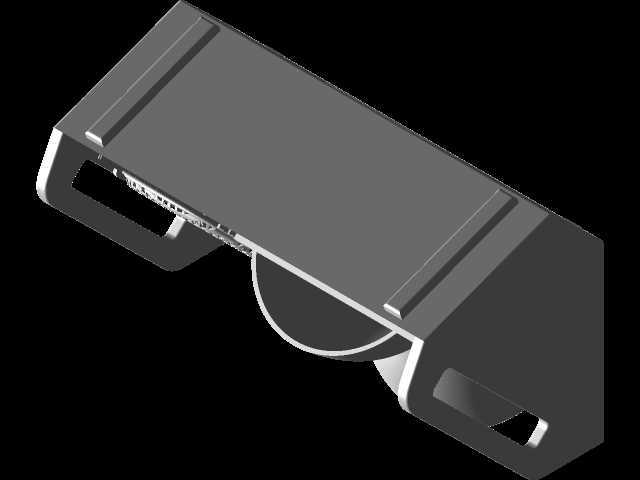

　　从安装边界尺寸来看，不同型号的箱体尺寸适配不同的安装场景：小型卧式返听音箱的深度控制在300mm以内，放置在舞台上不会占用过多表演者的活动空间，重量控制在单双人可搬运的范围内，方便演出时快速调整位置；中大型立式补声音箱的宽度控制在标准航空箱的适配尺寸内，配合定制的运输防护箱可实现快速转场运输，箱体背部的把手位置做了人体工学优化，搬运时的受力点均匀，减少搭建人员的搬运负荷。箱体底部设置了标准的35mm支架插孔，可适配通用的音箱支架，插孔内部做了金属衬套强化，避免多次插拔支架导致的箱体板材磨损松动。

　　建模过程中对内部的加强筋结构也做了完整还原，箱体内部的横竖加强筋将大面的箱板分割成多个小区域，可有效抑制大音量下箱体板材产生的谐振，避免箱体染色影响音质表现；分频器的安装位预留了固定螺柱与走线槽位，内部线缆的走线路径避开了单元的背部磁路区域，避免电磁干扰对信号传输造成影响。整套模型的装配关系完整还原了实际产品的组装逻辑，从单元安装、内部结构固定到外部接口装配的所有配合间隙都做了合理预留，既可以用于结构设计阶段的装配干涉检查，也可以用于演出场景搭建的可视化预演，提前确认不同音箱的摆放位置、投射角度是否覆盖目标声场区域，减少现场搭建的调试工作量。
