HH电子扬声器大圆角拐角结构件

　　在音频设备的结构设计工作中，扬声器配套的结构配件往往容易被忽略，但这类零件直接决定了设备组装后的贴合度、外观完整性以及长期使用的结构稳定性，本次涉及的这款拐角结构件，就是针对HH系列电子扬声器的边角防护与衔接需求开发的专用配件，同时也可适配同类型DIY扬声器的组装场景。从实际应用场景来看，这类拐角件主要用在箱体式电子扬声器的边角位置，承担两个方向的面板衔接、边角防护以及结构补强的作用，日常使用中扬声器难免遇到挪动、轻微磕碰的情况，边角位置是应力最集中的区域，没有专门的拐角件做防护，箱体板材的拼接缝很容易受外力冲击出现开缝、崩边的问题，尤其是采用密度板、塑料板材做箱体的DIY扬声器，边角位置的结构强度本身偏弱，加装这类适配的拐角件后，能把单次磕碰的冲击力分散到更大的接触面上，避免局部应力过大造成箱体损坏。

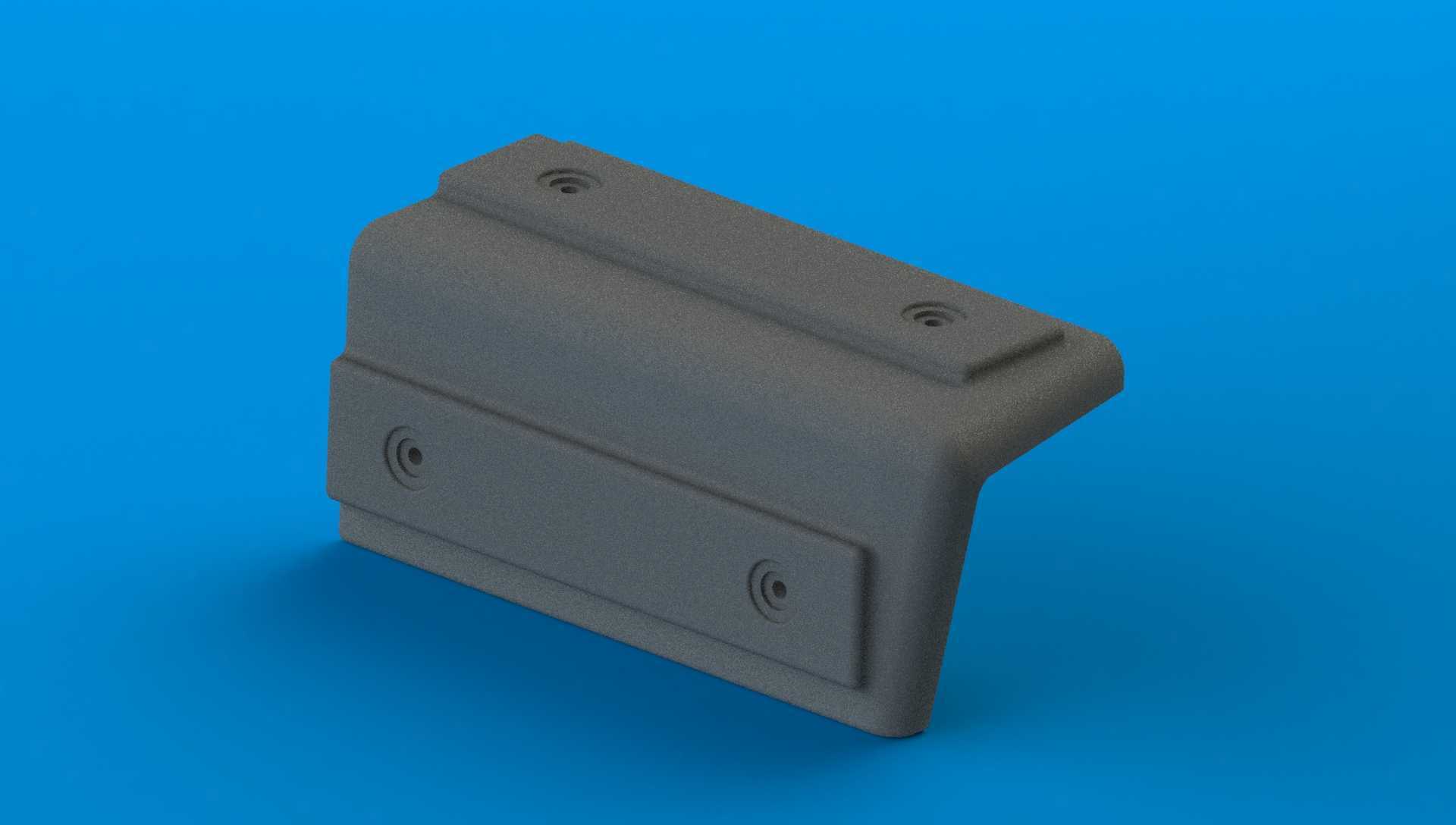

　　从功能特性上看，这款拐角件做了10毫米的圆角过渡设计，和常见的直角拐角件不同，大圆角的处理一方面能消除尖锐边角带来的安全隐患，避免设备挪动过程中锐角划伤操作人员或者磕碰周边物件，另一方面大圆弧的曲面过渡也能让箱体的外观线条更流畅，不会出现生硬的直角拼接痕迹。零件上预留的多个安装孔位，是按照常规扬声器箱体的板材厚度、拼接位置做的匹配设计，安装时不需要额外对箱体做打孔修改，直接用自攻螺丝就能完成固定，孔位周边做了轻微的沉台设计，螺丝锁紧后螺帽可以完全沉入沉台内，不会突出零件表面，既保证了安装后的外观平整，也避免螺帽突出刮花接触的台面。零件的主体结构做了双层贴合面设计，分别对应箱体相邻的两个垂直面，安装时两个贴合面可以完全贴紧箱体的外侧壁，不会出现悬空或者贴合缝隙过大的问题，贴合面的边缘做了微小的倒角处理，避免安装时边缘的飞边刮伤箱体表面的饰面材料。

　　从设计思路层面来说，开发这款零件的时候，首先考虑的是安装的通用性，除了适配原厂的HH电子扬声器之外，也兼顾了DIY爱好者自制扬声器的需求，所以在安装孔位的间距、零件的整体尺寸上做了一定的冗余设计，只要是边角尺寸匹配的箱体，都可以通过微调安装位置完成固定。其次是结构强度的考量，零件的壁厚做了均匀化处理，避免注塑成型的时候出现缩痕、应力集中的问题，拐角位置的内侧做了加强筋衔接，不需要额外增加壁厚就能提升整体的抗冲击性能，长期使用不会因为温度变化、轻微受力出现开裂变形的问题。外形尺寸上，这款拐角件的两个垂直安装边长度控制在常规箱体边角的覆盖范围内，不会过度占用箱体侧面的空间，也不会遮挡扬声器箱体上预留的接口、开关位置，10毫米的圆角半径是经过多次验证的数值，既保证了圆弧过渡的流畅度，也不会因为圆角过大导致和箱体侧边的其他配件出现安装干涉。安装边界方面，零件的贴合面和箱体接触的位置做了0.1毫米的微差设计，考虑到不同板材的饰面厚度差异，预留了微小的调整空间，即使箱体表面贴了皮革、PVC饰面，也能保证拐角件完全贴紧，不会出现安装后翘边的问题。在实际选型使用的时候，只需要确认箱体边角的垂直角度为90度，板材厚度在常规范围内，就可以直接选用这款拐角件，不需要额外做结构修改，不管是批量生产的成品电子扬声器，还是个人自制的DIY扬声器设备，都能通过这个零件提升箱体的结构强度与外观完整度。
