双轴联动数控回转工作台结构设计

在精密机械加工领域，多轴联动加工的需求持续提升，数控转台作为拓展机床加工维度的核心功能部件，直接决定了复杂曲面、多面体零件的加工可达性与精度表现。这款双轴数控v2转台，主要适配中小型立式加工中心、数控雕铣设备，可完成零件在空间两个旋转自由度的精准分度与连续进给，覆盖航空航天小型结构件、精密模具型腔、医疗器械复杂零件、液压阀块多面孔系的加工场景，能将原本需要多次装夹的工序整合为一次装夹完成，大幅降低重复装夹带来的定位误差，缩短单件加工的辅助时间。

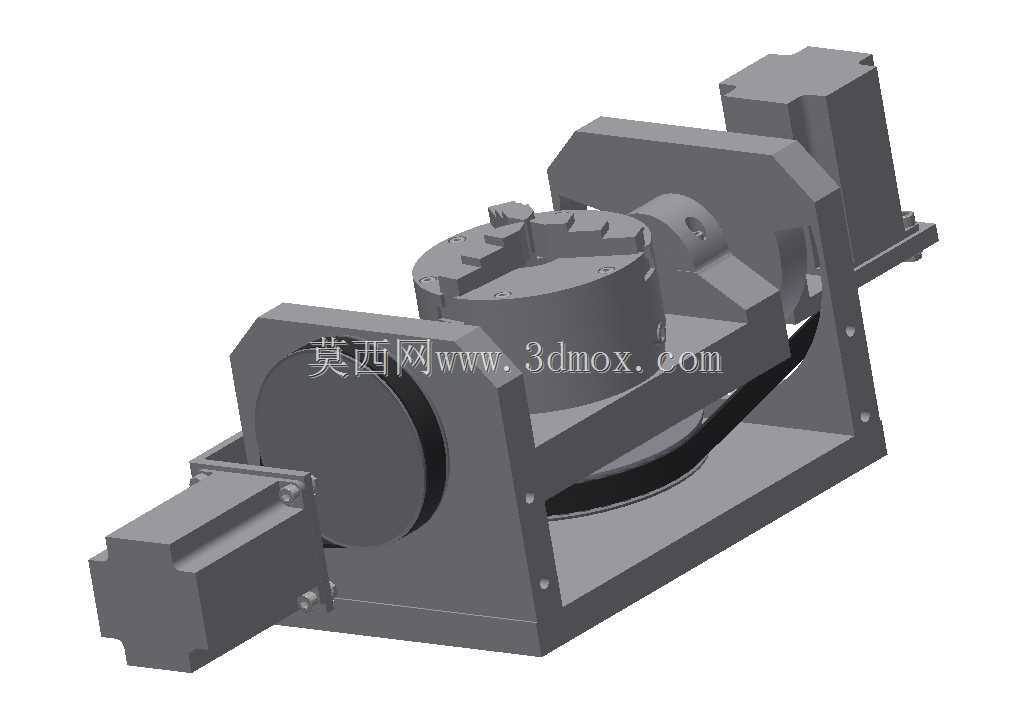

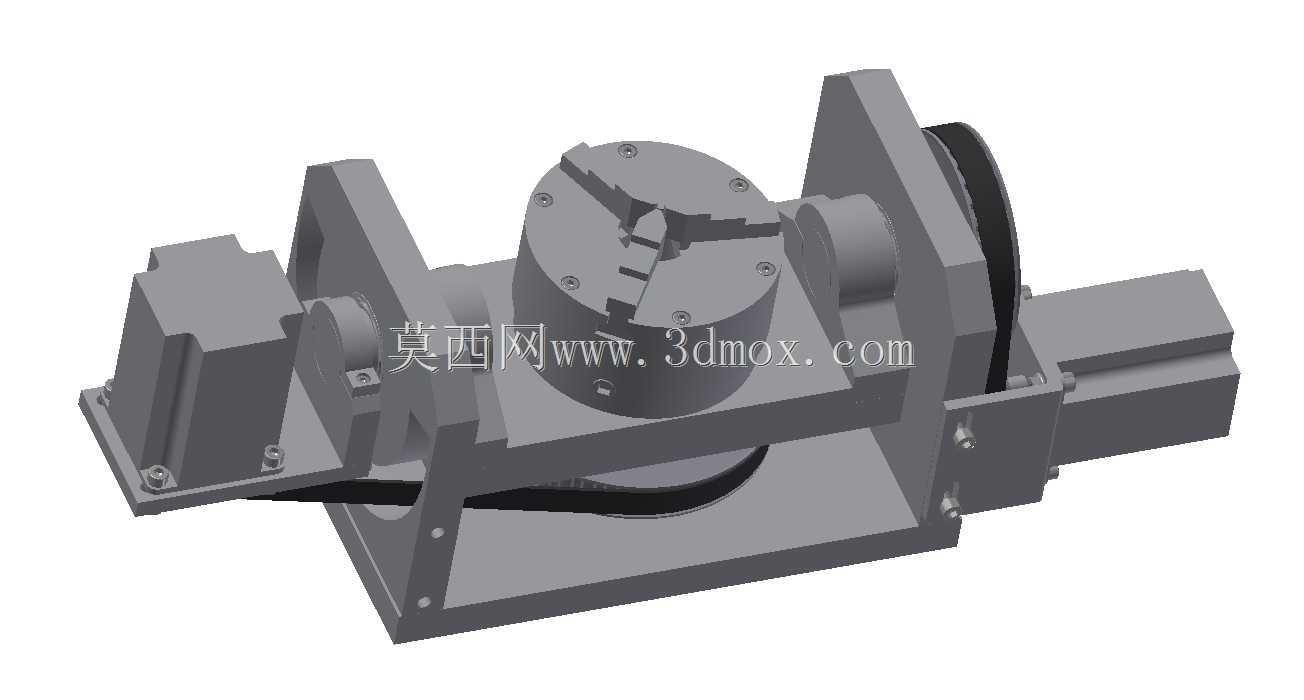

从功能特性来看，该转台采用双伺服电机分别驱动水平回转轴与倾斜摆动轴，水平回转方向可实现360度连续旋转，倾斜轴可在设定角度范围内完成摆动定位，两轴均可参与机床联动插补，满足五轴联动加工的轨迹要求。转台台面采用标准三爪卡盘安装接口，可快速适配不同规格的夹具与工件，卡盘连接端面经过精密磨削，保证装夹基准与转台回转轴线的同轴度误差控制在微米级。传动结构采用高精度蜗轮蜗杆副搭配消隙机构，可有效消除反向传动间隙，保证分度定位精度与重复定位精度满足精密加工要求，同时蜗轮蜗杆副具备大减速比特性，可将伺服电机的高转速低扭矩输出转化为转台回转的低转速大扭矩输出，满足重载切削时的扭矩需求。

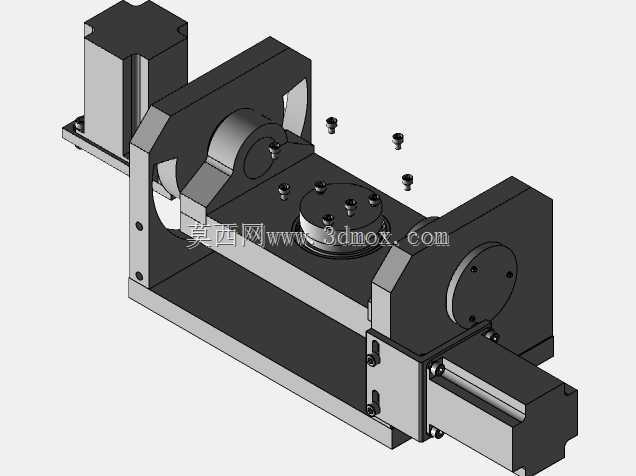

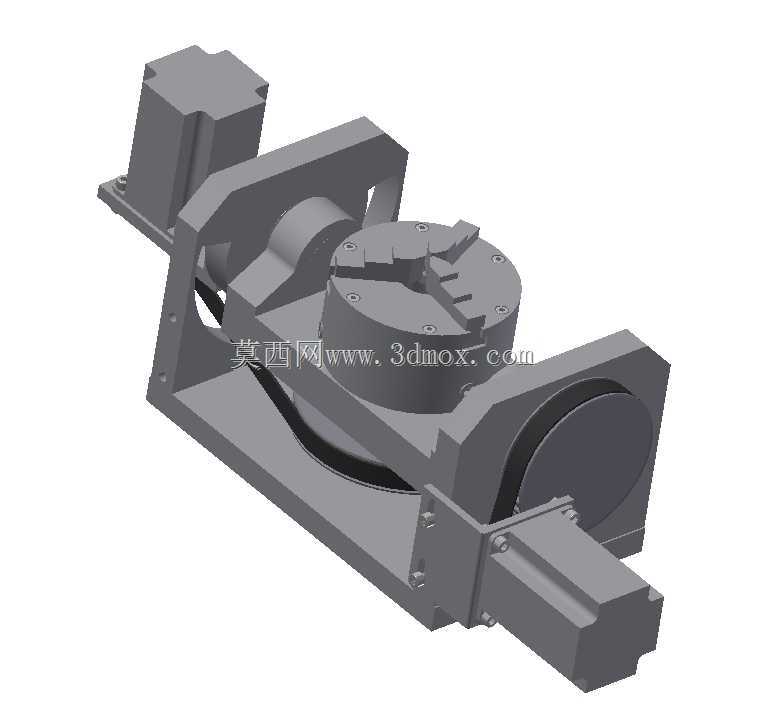

设计过程中，整体采用箱型焊接底座搭配筋板加强结构，底座安装面经过精密铣削与刮研处理，保证与机床工作台连接时的接触刚度，避免加工过程中出现共振变形。两侧的支撑耳座采用对称式布局，保证倾斜轴摆动过程中受力均匀，减少偏载带来的结构变形。伺服电机采用后置侧装的布局方式，既可以减少转台整体的占用空间，又能避免加工过程中切削液、切屑飞溅对电机造成损伤，电机与传动机构之间采用密封式联轴器连接，保证传动同轴度的同时阻隔外界污染物进入传动腔。

从安装边界来看，该转台整体外形紧凑，底座安装孔位采用标准化间距设计，可直接适配多数中小型加工中心的工作台T型槽规格，不需要额外制作过渡连接板即可完成安装。转台的最大摆动角度经过优化设计，在极限摆动位置不会与机床主轴、防护钣金发生干涉，同时预留了足够的刀具运动空间，可满足常规长度刀具的加工需求。传动腔采用多层密封结构，回转部位搭配耐磨密封圈，可有效阻挡切削液、金属切屑进入腔体内部，延长内部传动部件的使用寿命，日常维护仅需定期更换润滑脂即可，不需要复杂的拆解保养。
