五轴数控机床A/B轴数控转台结构

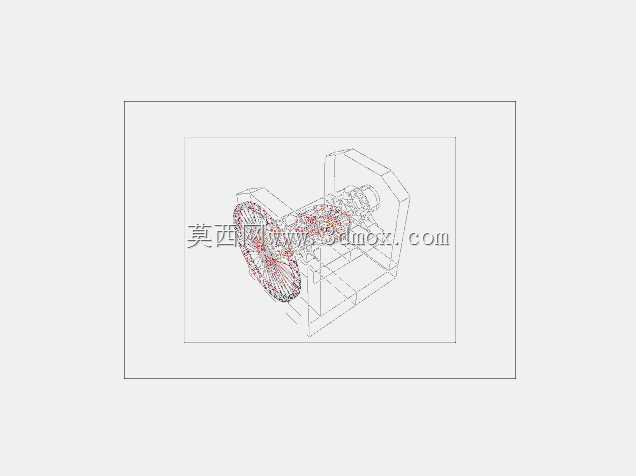

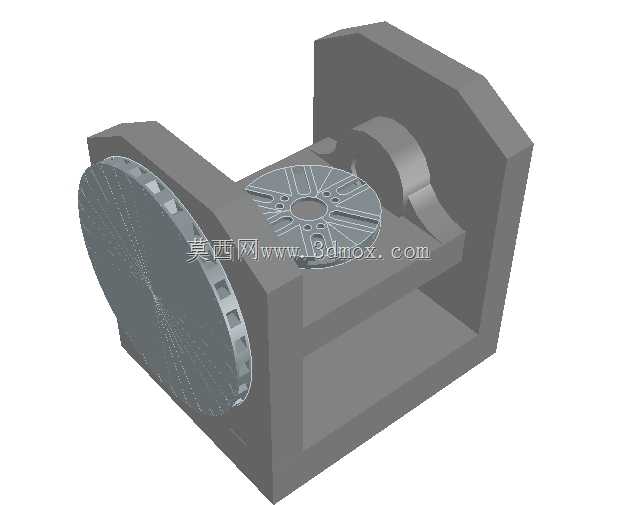

这款数控转台是五轴数控机床的核心功能附件，主要应用于多轴联动铣削、复杂曲面加工场景，可配套立式、卧式加工中心完成工件的多面分度与连续回转进给，解决传统三轴机床无法一次装夹完成空间斜面、异形曲面、空间孔系加工的痛点，广泛覆盖精密模具、航空结构件、汽车复杂零部件、医疗器械零件的加工场景，能大幅减少工件装夹次数，降低重复装夹带来的定位误差，提升复杂零件的加工精度与加工效率。从功能特性来看，该转台采用双轴回转布局，可实现A轴俯仰摆动与B轴周向回转的联动动作，回转盘面设置有标准化的T型槽与中心定位孔，可适配通用夹具、定制工装的快速安装，盘面的定位基准面经过精密加工，可保证工件装夹后的同轴度与平面度要求；转台的主体支撑采用箱式框架结构，两侧支撑臂对称布局，可承载大重量工件的同时保证回转过程的结构刚性，减少切削受力带来的结构形变，保障重切削工况下的加工稳定性。在设计思路上，该结构优先考虑刚性与精度保持性，支撑座采用整体式腔体设计，内部预留了传动组件、锁紧机构的安装空间，回转支承部位采用大直径接触式轴承布局，可同时承受轴向载荷、径向载荷与倾覆力矩，适配大切削量的加工工况；转台的传动路径采用短传动链设计，可减少传动间隙带来的回转误差，配合端面锁紧机构，可在分度到位后实现盘面的刚性锁止，避免加工过程中出现盘面颤动，保障加工表面质量。从安装边界来看，该转台的底部为平整安装基面，设置有对称分布的安装螺栓孔与定位销孔，可直接固定在机床工作台的标准T型槽上，不需要额外改造机床原有工作台结构；转台的整体外轮廓做了倒角与避空设计，摆动到极限角度时不会与机床主轴、防护钣金发生干涉，适配多数主流规格的五轴加工中心安装尺寸，两侧的支撑臂高度经过优化，既保证了A轴的摆动角度范围，也不会因为支撑过高导致整体刚性下降，回转盘面的直径适配常规中小型复杂零件的装夹需求，盘面的槽距符合通用机床夹具的安装标准，用户可直接搭配标准卡盘、压板、组合夹具使用，不需要额外定制转接板。
