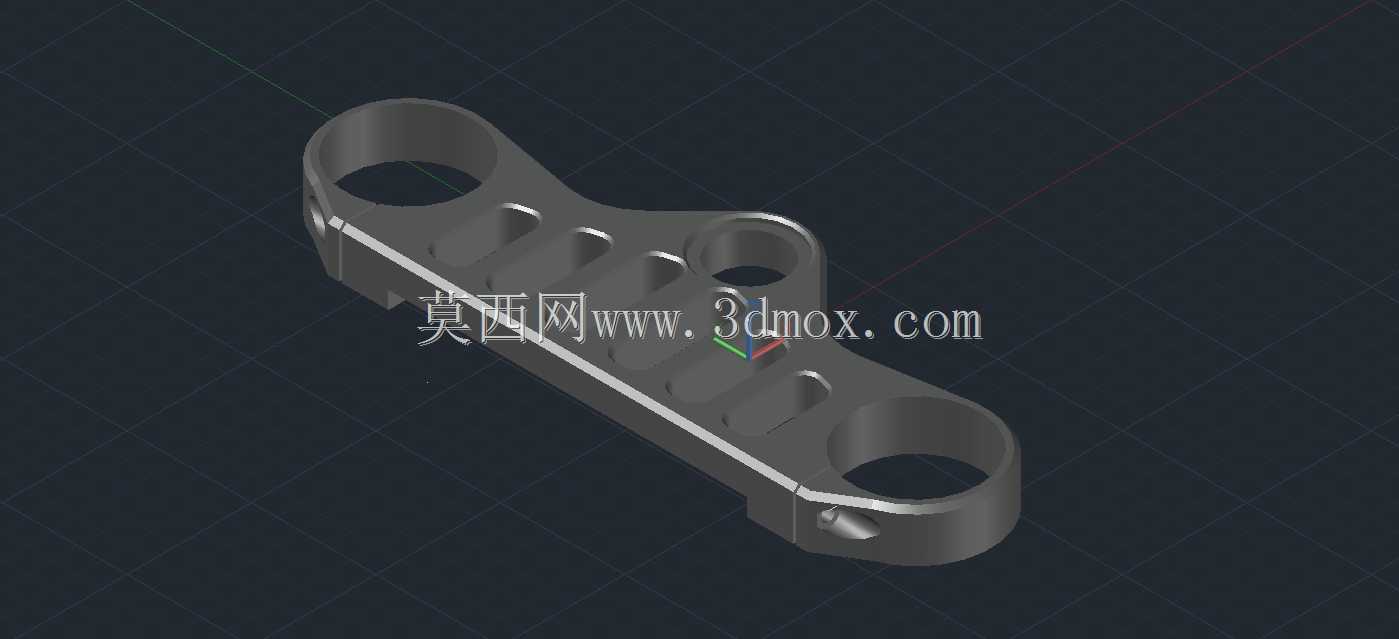

管径51mm摩托车前叉用三夹钳结构

　　这款夹钳是摩托车转向系统与前悬挂连接的核心承载部件，适配管径51mm的前减震叉管，主要应用在中大排量街车、复古机车的前叉上联板位置，承担着固定左右前减震筒、连接方向柱、传递转向力矩的核心作用，日常骑行中需要承受路面传递的冲击载荷、制动时的前倾力矩以及转向过程中的横向剪切力，对结构强度和安装同轴度有极高要求。从结构设计来看，整体采用一体化铣削成型的板式结构，左右两端设置同轴的环形夹装孔，孔侧开有收紧缺口并配套锁紧螺孔，通过螺栓收紧时的抱紧力实现与叉管的刚性固定，避免骑行过程中出现叉管滑移、转向跑偏的问题；中间区域均匀排布的减重槽是在保证整体刚性的前提下做的轻量化处理，通过去除非受力区域的多余材料，在不降低结构强度的同时减少部件自重，

　　降低转向系统的转动惯量，提升转向操控的灵活度。设计过程中首先要保证两个夹装孔的中心距与车型前叉开档尺寸完全匹配，孔的内径公差控制在合理范围，既要保证叉管能顺利装入，又要保证锁紧后没有旷量；夹装孔的壁厚经过受力校核，在承受最大冲击载荷时不会出现开裂、形变，收紧缺口的宽度经过反复验证，既保证锁紧时能产生足够的抱紧力，又不会因为收紧量过大导致孔壁出现应力集中。安装边界方面，部件整体为扁平板式结构，上下表面的安装平面平面度有严格要求，保证与方向柱、上联板压盖的贴合度，锁紧螺孔的位置与深度适配标准规格的内六角螺栓，不需要额外做改装即可直接适配对应管径的前叉总成；部件表面做了氧化处理，既提升了金属表面的耐磨性能，

　　也能避免长期户外使用出现锈蚀问题。在实际装配场景中，这款夹钳替换原厂部件时不需要改动其他周边结构，夹装孔的同轴度精度可以保证左右前叉管安装后保持平行，避免出现前叉偏磨、行驶跑偏的问题；中间的连接位与方向柱的安装孔位精准对位，装配后转向过程中不会出现卡滞、旷量，能精准传递车手的转向操作，在颠簸路面行驶时，一体化的结构可以有效分散路面冲击，避免应力集中导致的部件断裂，兼顾了日常通勤的耐用性和激烈驾驶的强度需求。
