薄材冲压加工用复合模结构设计

该复合模主要应用于五金冲压加工场景，针对厚度2.5毫米的金属薄材完成一次行程内的落料与冲孔工序，是冲压生产环节中实现高效精密加工的核心工艺装备，广泛适配电子五金、日用五金、小型结构件加工等领域的批量生产需求，能够在单台压力机的单次冲压动作中同步完成坯料的外形冲裁与内孔加工，有效减少工序周转次数，降低多次定位带来的形位公差累积，大幅提升薄材冲压件的加工精度与生产效率。

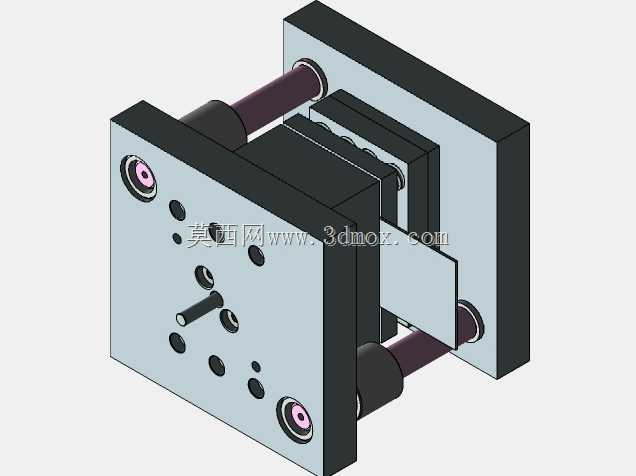

从功能特性来看，该复合模采用正装式复合结构设计，模架选用标准后侧导柱模架，导柱导套配合精度高，能够保证上下模合模过程中的对中精度，避免冲裁过程中出现啃模、毛刺过大等质量问题。模具核心工作部件包含凸凹模、落料凹模、冲孔凸模，其中凸凹模兼具落料凸模与冲孔凹模的功能，是复合模实现复合工序的核心结构，配合弹性卸料装置与推件机构，能够在冲压完成后顺利将箍在凸模上的条料卸下，同时将卡在凹模内的成品工件推出，保证连续冲压作业的顺畅进行。

设计过程中，首先针对2.5毫米厚度的冲压板材特性，计算了合理的冲裁间隙，确保冲裁断面质量符合工件要求，同时兼顾凸凹模的刃口强度，避免薄材冲裁过程中出现刃口崩损的问题。模架的安装边界适配常规开式压力机的工作台面尺寸，上下模座的安装槽、压板螺栓孔位置符合通用压力机的装模标准，无需额外改装即可快速装夹调试。导柱的行程设计预留了足够的安全距离，保证开模状态下能够顺利送入条料、取出成品，同时合模时导柱导套的配合长度满足导向精度要求，不会出现导柱脱出的情况。模具的卸料弹簧选用符合冲压力需求的规格，卸料力均匀分布在卸料板上，避免卸料过程中工件变形，推件装置的顶杆位置排布合理，推件力作用在工件的刚性区域，防止成品工件出现顶出变形。整体结构紧凑，各部件的装配关系清晰，维修时可快速拆卸更换刃口部件，日常维护保养便捷，能够适配长时间连续批量冲压的生产工况，有效降低生产过程中的模具维护成本与停机时间。
