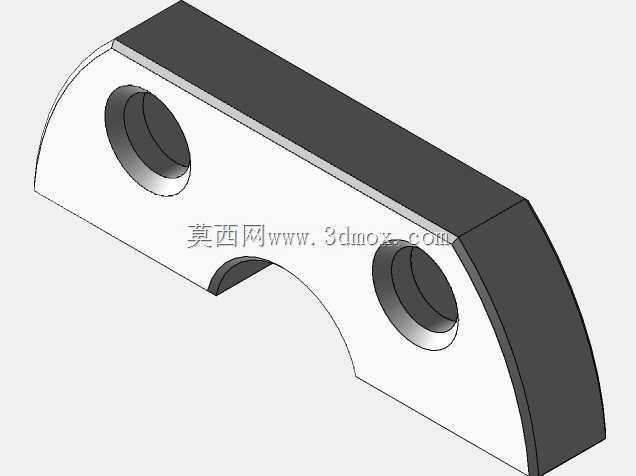

正弦虎钳配套弧形夹持夹片结构设计

在精密机加工的磨削、电火花成型、角度铣削作业场景中，正弦虎钳是实现带角度工件精准装夹的核心工装，而夹片作为正弦虎钳直接接触工件、传递夹紧力的关键配套零件，其结构设计合理性直接决定了装夹稳定性与加工精度。这款夹片采用弧形轮廓与平直安装面结合的结构形态，整体为等厚块状设计，主体平直段用于贴合虎钳活动钳身的安装基准面，两端的弧形过渡结构能够适配正弦虎钳角度调整时的转动空间，避免钳身俯仰调整角度时夹片与虎钳基座发生运动干涉，保障0到45度常规正弦调节角度范围内的动作顺畅。夹片上开设的两个同轴通孔为安装定位孔，孔位经过同轴度公差校准，安装时可通过内六角螺钉穿过孔位将夹片牢牢锁紧在钳身的对应安装位上，孔口做了沉孔倒角处理，能够让螺钉头部完全埋入夹片平面内，避免螺钉凸起刮伤待加工工件表面，同时也能保证夹紧力均匀分布在整个夹片接触面上。夹片下方的内凹弧形避让槽，是针对正弦虎钳转动副位置做的适配设计，当虎钳调整到最大倾斜角度时，该避让槽能够避开虎钳基座上的铰接转轴结构，不会因为结构抵触导致角度调整不到位，同时也能减少夹片整体的材料用量，在保证结构强度的前提下降低零件自重，减少钳身活动端的负载，提升夹紧动作的响应灵敏度。从安装边界来看，这款夹片的整体厚度与对应型号正弦虎钳的钳身安装槽深度完全匹配，安装后夹片的夹持工作面与钳身基准面保持齐平，不会出现台阶落差导致的工件装夹倾斜，两个安装孔的孔距严格适配对应虎钳钳身的螺纹孔间距，无需二次修配即可直接安装使用。夹片的夹持工作面做了平面度管控，表面粗糙度达到机加工装夹的要求，既能够保证与工件表面的贴合度，增大接触摩擦力避免装夹打滑，又不会因为表面过于粗糙在工件已加工表面留下压痕，适配精密零件的装夹需求。在实际使用中，这款夹片能够配合正弦虎钳完成斜度镶件、角度冲头、斜面模具零件的高精度装夹，夹紧力传递均匀，不会出现局部应力集中导致的工件变形，弧形的端部结构也能在装夹小型异形工件时提供更灵活的避让空间，拓展正弦虎钳的装夹适用范围。
