正弦虎钳配套钳身板结构设计

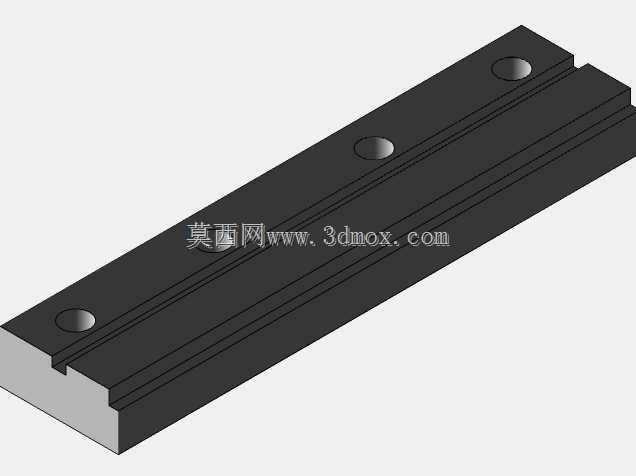

在精密机加工、模具修配、小批量高精度零件装夹的作业场景中，正弦虎钳是实现角度类零件精准夹持的核心工装，而钳身板作为正弦虎钳的基础承载构件，直接决定了整套夹具的装夹稳定性、角度调节精度与长期使用可靠性。这款钳身板采用长条形一体化刚性结构设计，整体选用高碳钢材质经调质、表面发黑处理，既保证了基体的抗形变能力，也能在车间多油污、多切削液的作业环境下具备基础防锈能力，适配磨床、铣床、线切割等多类机加工设备的装夹工位使用。从功能特性来看，钳身板上开设的三处等距沉头安装孔，可通过内六角螺栓实现与虎钳底座、角度垫块的刚性锁紧，安装时孔位的沉头设计能够让螺栓端面完全没入板件平面，不会突出干涉工件装夹，也避免了螺栓受切屑磕碰损坏的问题；板体上沿长度方向开设的平行T型导向槽，既可以配合活动钳口实现夹持行程的顺畅滑移，也能作为定位基准面，保证活动钳口移动全程与固定端保持平行，杜绝装夹时工件出现翘曲、偏斜的问题。设计过程中，工程师充分考量了高频装夹作业的耐磨需求，将钳身板的导向槽侧壁、上表面装夹基准面都做了精磨处理，平面度控制在0.02mm以内，平行度公差不超过0.015mm/100mm，能够满足正弦虎钳角度调节时的精度基准要求，避免因基础板件形位公差超差导致最终加工零件的角度、尺寸出现偏差。在安装边界与尺寸适配方面，这款钳身板的宽度与标准正弦虎钳的底座安装槽完全匹配，长度覆盖常规0-150mm行程的正弦虎钳夹持范围，板体厚度经过受力仿真校核，在满负荷夹持硬质合金工件时，板体中部最大形变量不超过0.01mm，不会因为长期受夹持反力出现中部凹陷、导向槽变形的问题；板体两端的直角边经过倒角处理，既可以去除加工毛刺避免安装时割手，也能在与其他虎钳组件拼接时起到导向对位的作用，降低装配调整的难度。实际生产作业中，这款钳身板既可以作为原装正弦虎钳的损耗替换件，在原有钳身板出现导向槽磨损、安装孔滑牙、基准面刮伤时快速更换恢复虎钳精度，也可以作为定制化工装的基础承载板，配合不同规格的钳口、角度块实现异形零件的专用装夹，大幅减少工装定制的成本与周期，在精密零件加工、工装夹具修造、职业院校机加工实训等场景下都能发挥稳定的作用。
