阶梯轴式顶固螺栓结构设计

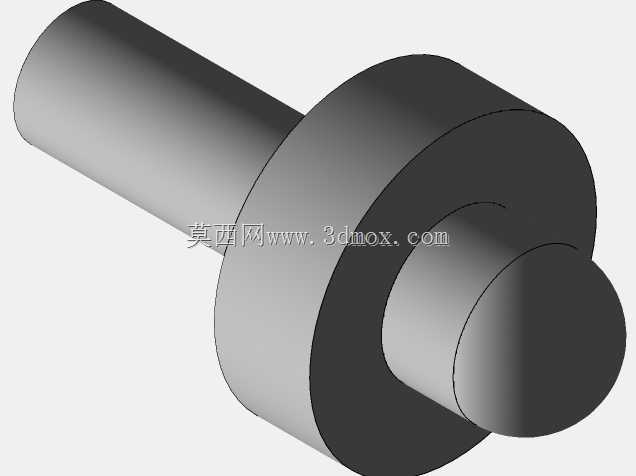

这款阶梯结构的顶固螺栓，是机械装配领域常用的紧固定位零件，主要应用在工装夹具定位、模具组件锁紧、自动化设备工位限位、机床附件固定等场景中，承担轴向顶紧、径向定位、部件间刚性连接的核心作用，能够在承受一定轴向推力与径向剪切力的工况下，保持连接位置的稳定性，避免装配部件出现窜动、移位、松脱的问题。从功能特性来看，该零件采用三段同轴阶梯轴结构设计，最左侧的长圆柱段为导向穿装段，主要用于穿过被连接件的预制安装孔，表面做了光滑过渡处理，装配时能够顺畅导入孔位，避免卡滞刮伤安装孔内壁；中间的大直径圆盘段为限位承压台，装配到位后该端面会紧密贴合被连接件的安装基准面，承担顶紧时的轴向反作用力，大直径的承压面能够有效分散接触应力，避免局部压强过大压伤被连接件表面；最右侧的短圆柱段为顶紧工作端，端面为平整圆形结构，直接与被顶固的部件表面接触，传递顶紧力，实现对目标部件的位置锁定。在设计思路上，这款零件采用全同轴回转体结构，所有轴段的轴心线保持高度重合，从根源上避免装配后出现偏心偏载的问题，各轴段之间的过渡位置采用圆角过渡处理，能够有效降低应力集中系数，提升零件在反复受载情况下的疲劳强度，避免长期使用后在轴肩位置出现断裂失效的问题。外形尺寸方面，整体为同轴回转结构，长导向段的长度根据常规安装板厚设计，能够适配多数常见厚度的安装基座，中间承压台的直径大于导向段与顶紧端直径，形成明确的装配限位，安装时无需额外调整即可快速到位，安装边界清晰，不会与周边相邻的其他零部件产生干涉，既可以单独作为顶紧零件使用，也可以配合锁紧螺母实现双重固定，适配不同的锁紧力需求场景。在实际使用中，该零件能够满足普通工况下的顶紧定位需求，结构简单可靠，加工工艺性好，可采用常规圆钢料通过车削加工完成制作，生产成本较低，维护更换便捷，在各类通用机械装配、工装治具制作、设备维修改造场景中都有广泛的适用性。
