四分之三英寸黄铜底阀止回阀结构设计

这款四分之三英寸规格的底阀止回阀，主要应用在民用供水、小型液压管路、工业输水管道的泵体吸入端，是保障管路流体单向流动、避免介质倒流的核心管路配件。在实际供水场景中，这类底阀通常安装在水泵吸水管的最底端，潜入水下工作，一方面能够过滤吸入水流中的大颗粒杂质，避免杂物进入泵体损坏叶轮或者堵塞管路流道，另一方面可以在水泵停机时自动闭合，保留吸水管内的存水，让水泵下次启动时无需重复灌泵，大幅提升水泵的启动效率，减少引水操作的繁琐流程，在小型农田灌溉、家庭自吸泵供水、小型工业循环水系统中都有十分广泛的应用。

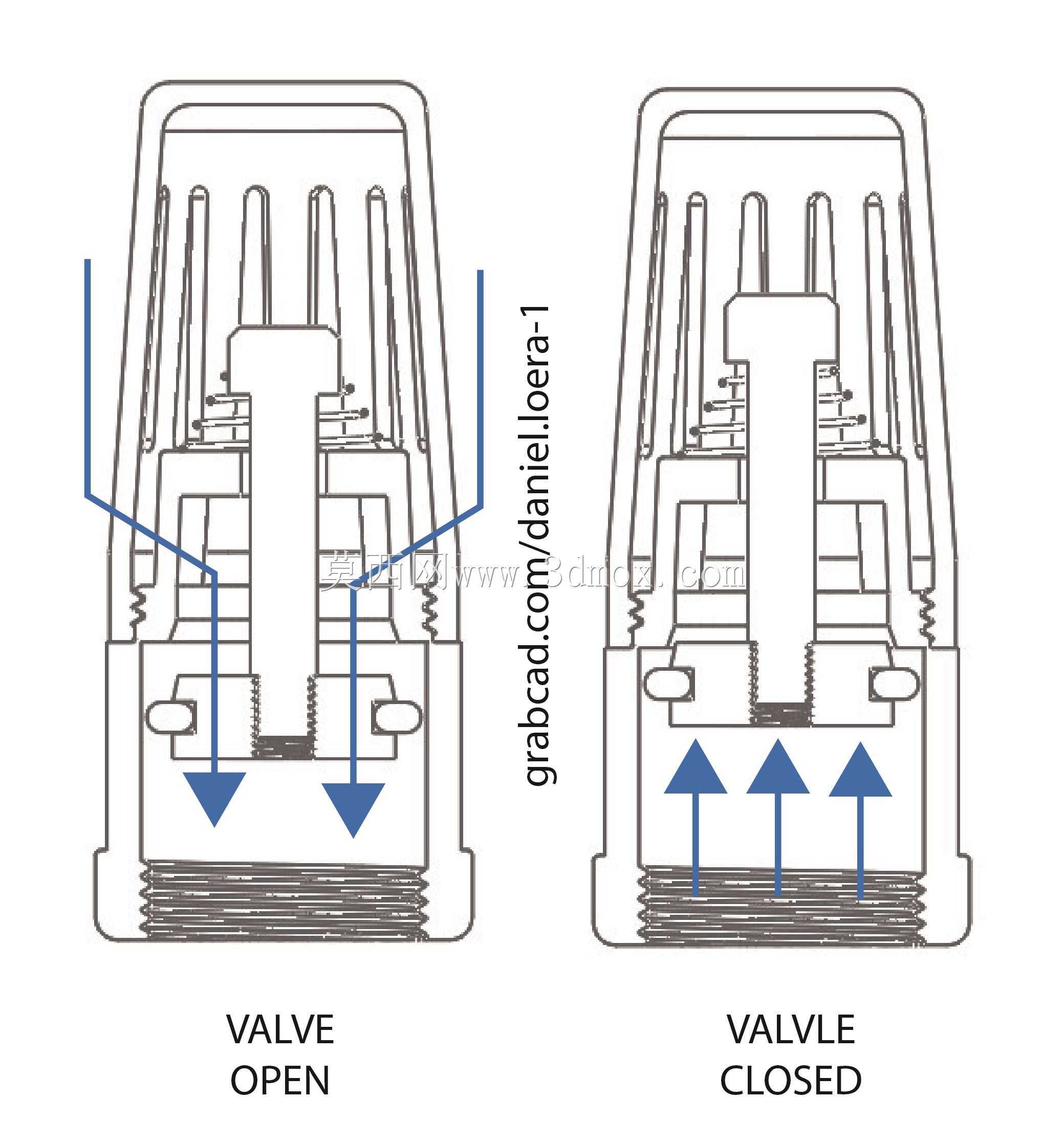

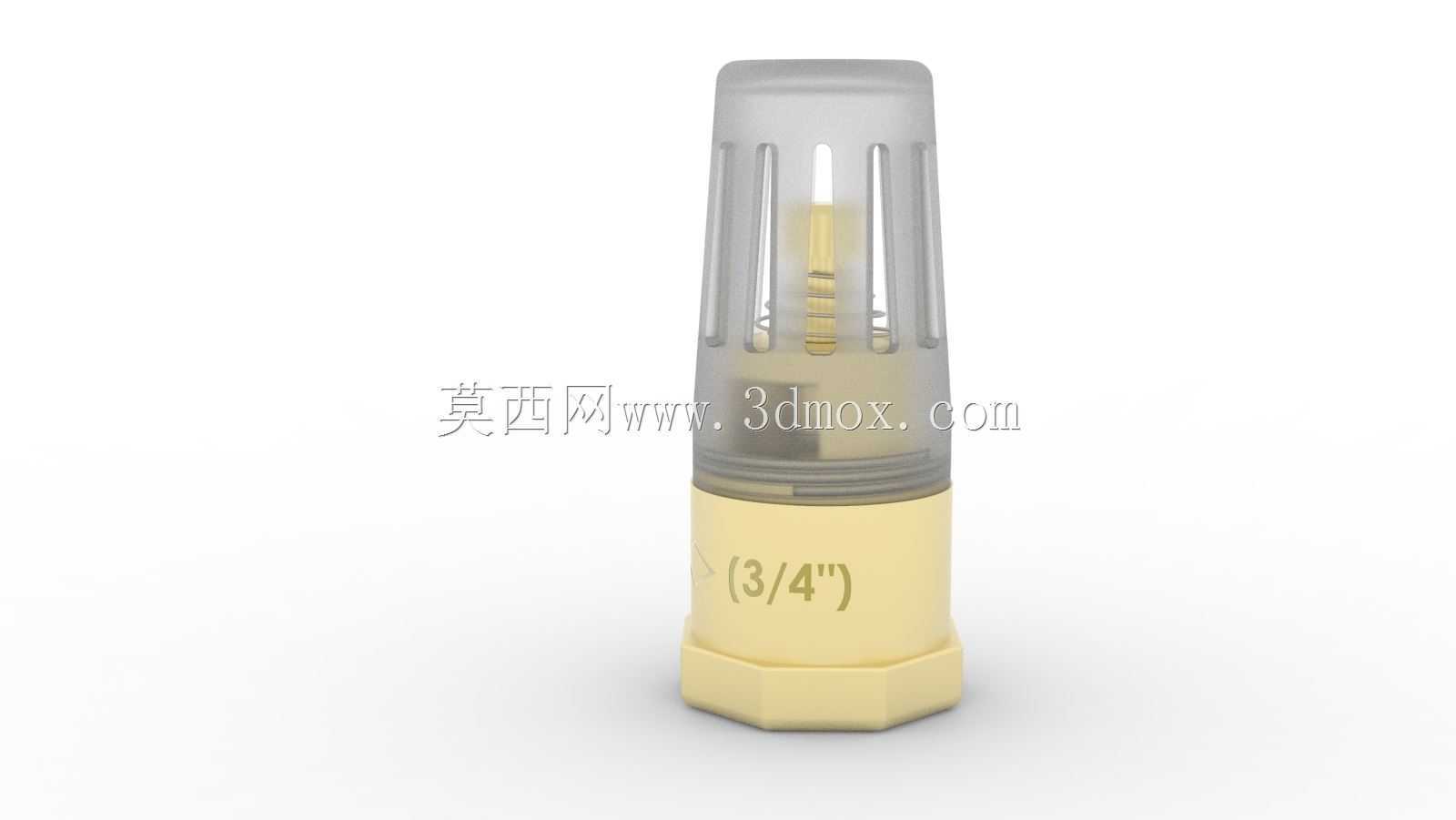

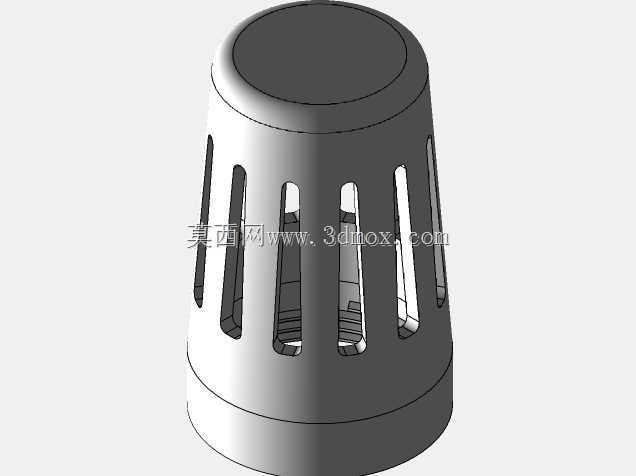

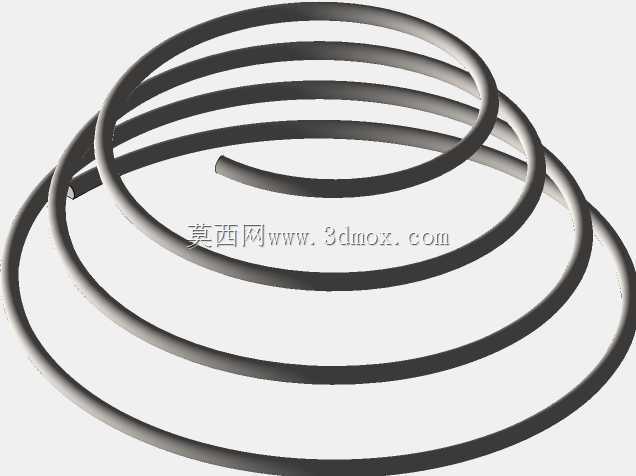

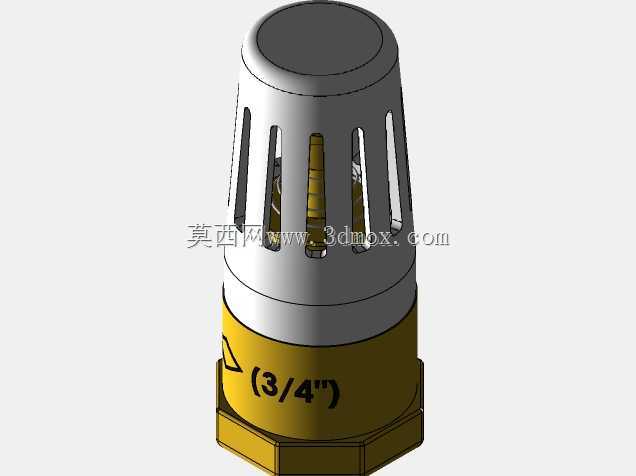

从功能特性来看，这款产品采用黄铜作为主体材质，黄铜具备优秀的抗锈蚀能力与水介质适配性，长期浸泡在水中也不容易出现结垢、锈蚀穿孔的问题，能够适配常温清水、轻度腐蚀性水性介质的输送场景。产品上部采用带镂空格栅的半透明防护结构，格栅的间隙经过精准计算，既能够保证足够的进水通流面积，减少水流通过时的阻力损失，又可以阻挡尺寸超过通径允许范围的杂物进入管路，半透明的外壳设计还可以直观观察内部阀芯的运动状态，方便日常巡检时快速判断阀门是否正常工作。内部的止回阀芯采用弹簧复位结构，当水泵启动产生足够吸力时，水流压力会克服弹簧弹力顶开阀芯，让介质顺利通过进入泵体；当水泵停机，管路内的压力消失，同时倒流的水流压力配合弹簧弹力会快速推动阀芯闭合，截断管路通路，避免管内的水倒流回水源端，有效防止水泵因为水锤效应出现反转损坏，也能避免吸水管失水导致下次启动无法抽水。

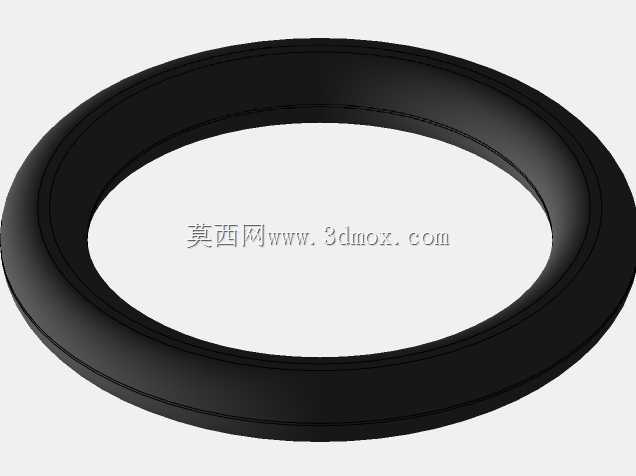

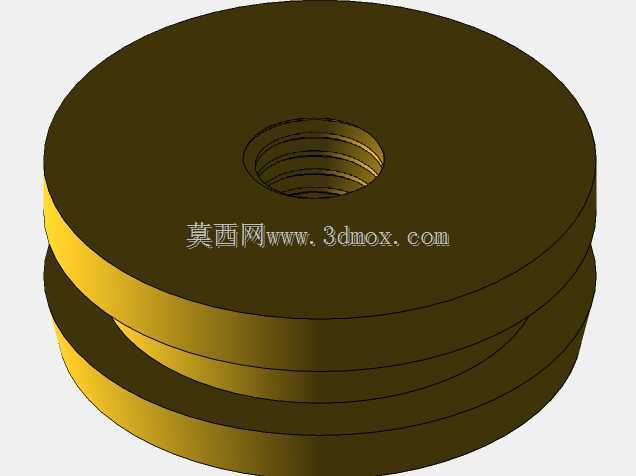

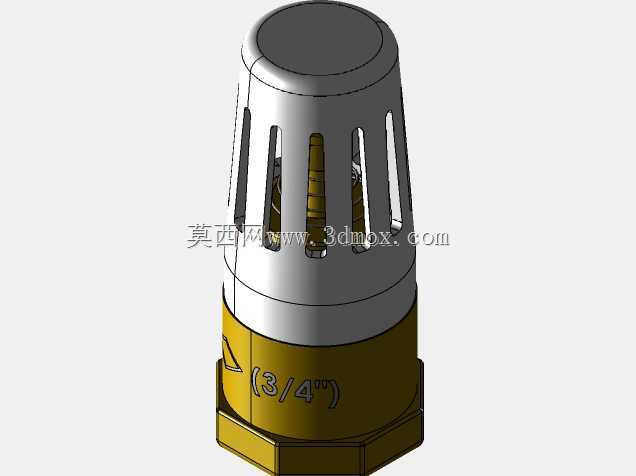

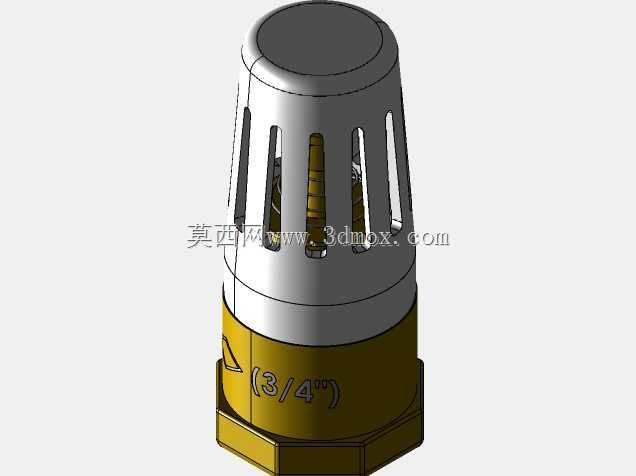

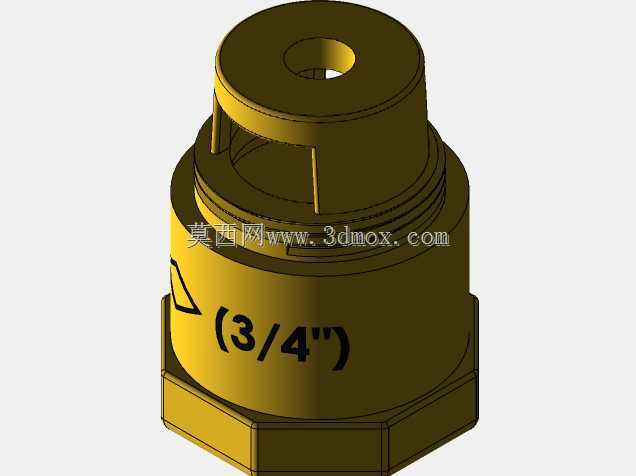

在设计思路上，这款产品充分考虑了水下安装的使用环境，下部采用外螺纹连接结构，螺纹规格匹配常规四分之三英寸的输水管道，安装时无需额外的转接配件就可以直接和标准管路旋接，底部的六角结构设计刚好适配常规扳手的夹持尺寸，安装拆卸时可以方便施力，不会出现打滑损伤阀体的问题。整体外形采用上窄下宽的锥台型结构，潜入水中时可以减少水流扰动带来的晃动，提升安装后的稳定性，整体长度与外径尺寸都控制在常规同规格底阀的安装边界范围内，可以直接替换市面上同规格的老旧底阀，不需要对原有管路进行改造。内部的流道采用顺滑的圆弧过渡设计，没有直角凸起结构，能够最大程度降低水流通过时的紊流与阻力，提升输水效率，减少水泵的无用功耗。阀芯与阀座的密封面采用平面贴合设计，配合弹簧的预紧压力，能够实现零泄漏闭合，即使在长期使用出现轻微磨损后，弹簧的预紧力也可以自动补偿磨损量，延长产品的整体使用寿命，减少日常维护更换的频率。
