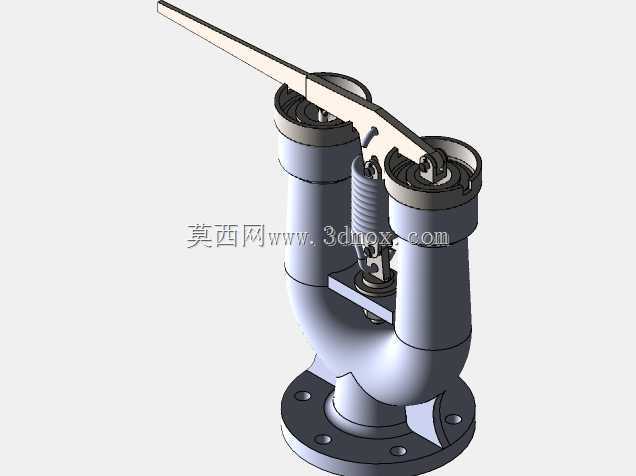

双接口法兰连接式安全泄压阀结构

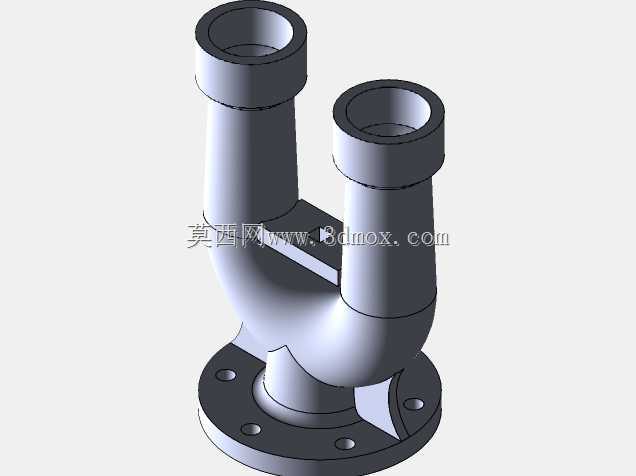

这款双接口法兰式安全阀是管路压力防护体系中的核心安全部件，主要应用于工业锅炉、承压储罐、蒸汽管路、流体输送管网等存在压力过载风险的场景，是避免承压系统因压力超限发生泄漏、爆管甚至爆炸事故的关键防护装置。在实际工况中，当管路或容器内部的介质压力超过预设的安全阈值时，该阀门会自动开启泄放通道，将多余的介质压力导出，待系统压力回落至安全区间后自动闭合复位，全程无需人工干预即可完成压力过载防护，在化工生产、热力供应、食品制药的无菌管路系统中都有广泛适配空间，尤其适用于需要双路并行泄放、提升泄放效率的大流量承压管路场景。从功能特性来看，该安全阀采用下进上出的双出口并行结构，相比单出口同规格安全阀，能够在压力超限瞬间提供更大的泄放通流面积，大幅缩短超压介质的泄放时间，快速降低系统内部压力峰值，避免压力陡升对管路焊缝、容器壁面造成不可逆的冲击损伤。底部采用圆形法兰安装结构，法兰盘上均匀布置多个螺栓安装孔，能够与管路端部的配对法兰实现紧密贴合，配合密封垫片可满足高压工况下的密封要求，杜绝正常工作状态下的介质渗漏问题。两个向上延伸的管状接口为标准等径通流结构，接口端部做了加厚处理，可直接对接外部泄放管路，将泄放的介质引导至安全收集区域，避免高温、高压或腐蚀性介质直接喷放引发人员伤害与环境污染。在设计思路上，这款安全阀的整体流道采用顺滑的圆弧过渡结构，没有突兀的直角弯折，能够大幅降低介质流经阀体时的阻力损失，既可以减少正常工作状态下的管路压损，也能在泄放时避免介质湍流引发的阀体振动与噪音。阀体下部的承力结构做了加厚补强设计，能够承受泄放瞬间介质高速冲击带来的交变载荷，避免长期使用后出现结构疲劳开裂。两个出口管段之间设置了连接加强筋，可提升整体结构刚性，避免运输、安装过程中管段受外力发生形变，影响接口对接精度与密封性能。从安装边界来看，该安全阀的安装基准为底部法兰的密封端面，安装时需保证法兰端面与管路接口端面的平行度偏差在允许范围内，按照对角顺序逐步拧紧连接螺栓，避免单边受力过大导致法兰变形。阀体整体的安装高度需预留足够的上部操作空间，方便后期对阀门内部密封组件进行检修更换，两个侧向上方的出口需预留对应管路的安装走位空间，避免与周边管线、设备结构发生干涉，同时要保证泄放管路的支撑固定，避免泄放时的反作用力传递到阀体上引发接口松动。整体结构紧凑，在保证足够泄放能力的前提下尽可能压缩了横向占用空间，能够适配安装空间相对局促的管路集成场景。
