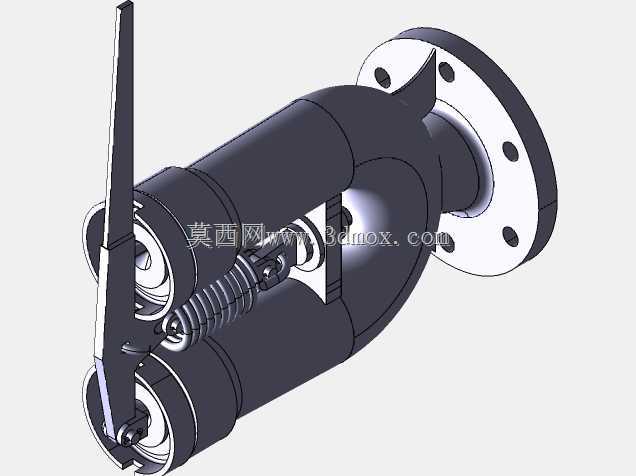

带手动扳杆法兰连接弹簧式安全阀结构

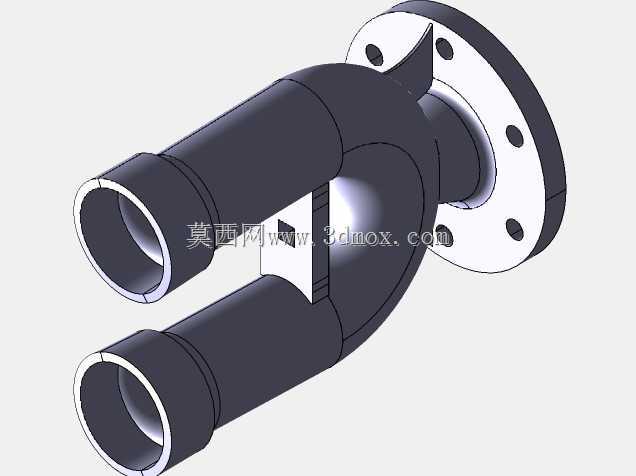

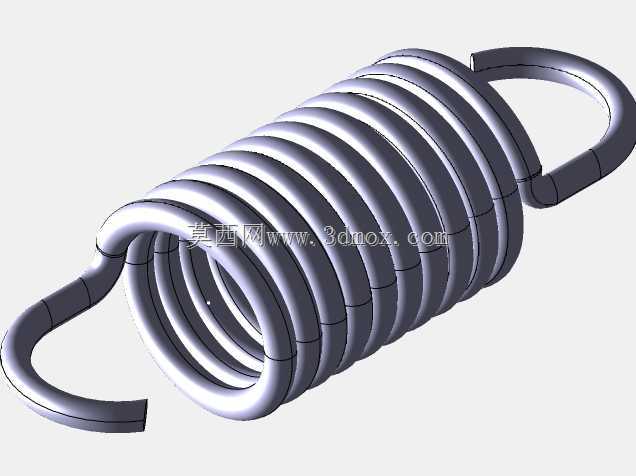

这款弹簧式带手动扳杆的法兰连接安全阀，主要应用于承压流体输送管路、压力容器配套的压力泄放场景，常见于化工流体输送、工业蒸汽管网、压缩空气系统、中小型承压储液设备的管路上，核心作用是在管路或容器内部压力超过预设安全阈值时，自动开启泄放多余压力，待内部压力回落至安全工作区间后自动回座密封，避免超压引发的管路爆裂、容器破损、介质泄漏等安全事故，同时配套的手动扳杆结构可支持日常运维过程中的手动启闭校验、应急泄压操作，也可在设备检修阶段辅助排空管路内部残存压力，保障检修作业安全。从功能设计来看，该安全阀采用弹簧预紧加载的密封结构，通过调整弹簧预压缩量可匹配不同的额定开启压力，适配不同工作压力等级的管路系统；阀瓣与阀座的密封面采用贴合式密封设计，正常工作压力下可实现可靠密封，杜绝介质非必要泄漏；侧面设置的手动扳杆通过杠杆结构与阀瓣启闭机构联动，扳动扳杆时可克服弹簧预紧力带动阀瓣抬起，无需依赖管路内部压力即可实现手动开启，满足定期校验、应急操作的使用需求。整体结构采用直角式流道设计，介质入口为法兰连接端，出口为同轴线侧出结构，安装时可直接通过法兰与管路法兰对接，法兰端的螺栓孔位按照通用管路法兰标准排布，可适配同公称通径的标准法兰，安装边界清晰，无需额外定制转接连接件即可完成现场装配；阀体采用一体化铸造成型的流道结构，流道内壁做平滑过渡处理，可减少介质泄放过程中的流阻，提升泄压响应速度与泄放效率；弹簧组件内置在阀体中部的腔体内，外部设置防护结构避免外界粉尘、水汽侵蚀弹簧，保障弹簧长期工作的弹力稳定性，延长设备整体使用寿命。设计过程中重点考量了压力响应的灵敏度与密封可靠性，阀瓣启闭的导向结构做了同轴度优化，避免阀瓣启闭过程中出现卡滞、偏磨问题，保证超压时可快速开启泄压，压力回落时可精准回座密封；手动扳杆的操作力矩经过优化，单人即可轻松完成扳动操作，无需借助额外辅助工具，降低现场运维的操作难度；整体外形结构紧凑，法兰端的安装尺寸、阀体整体占用空间均按照通用工业管路安装空间设计，可直接替换同规格的传统法兰安全阀，无需调整原有管路的安装布局，适配性较强。
