颗粒3D打印用16及20规格挤出螺杆结构

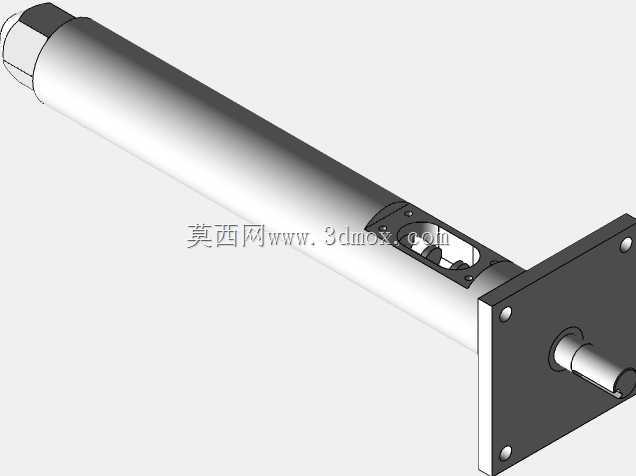

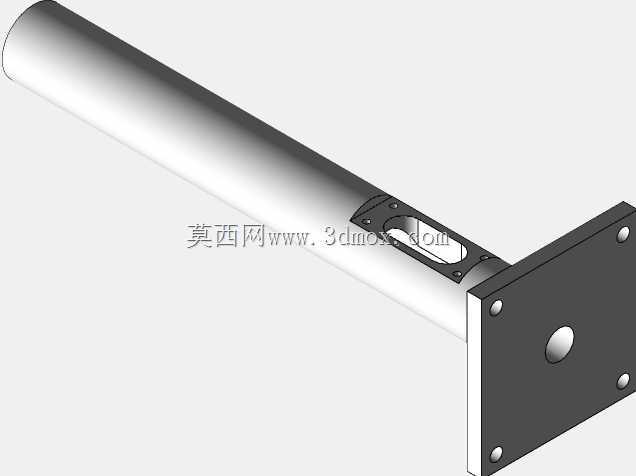

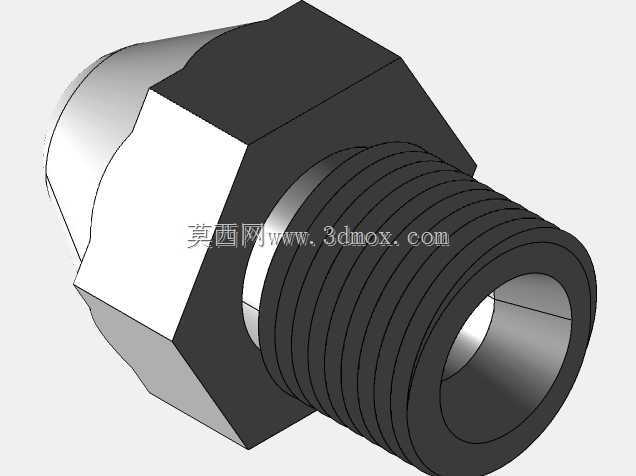

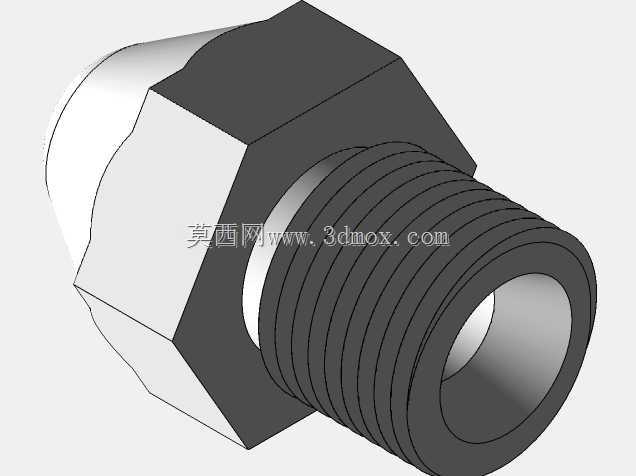

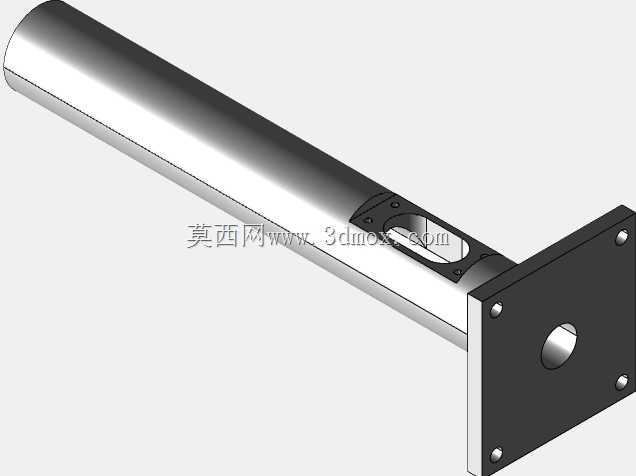

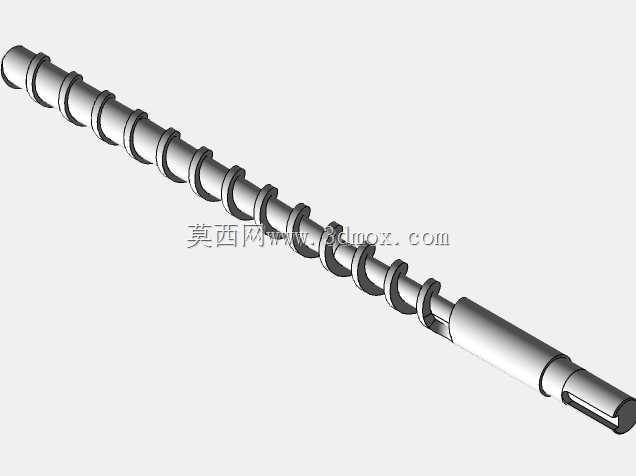

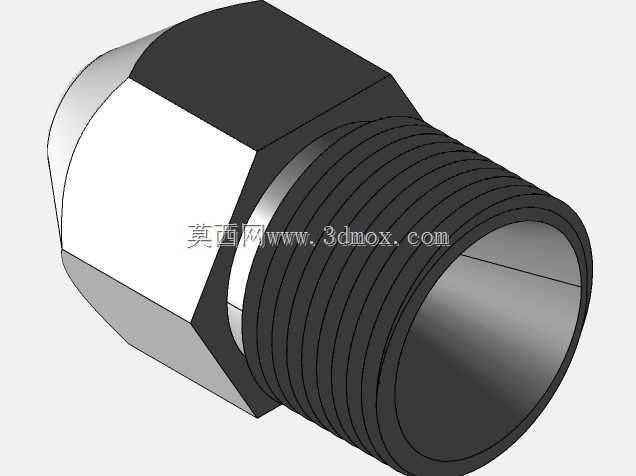

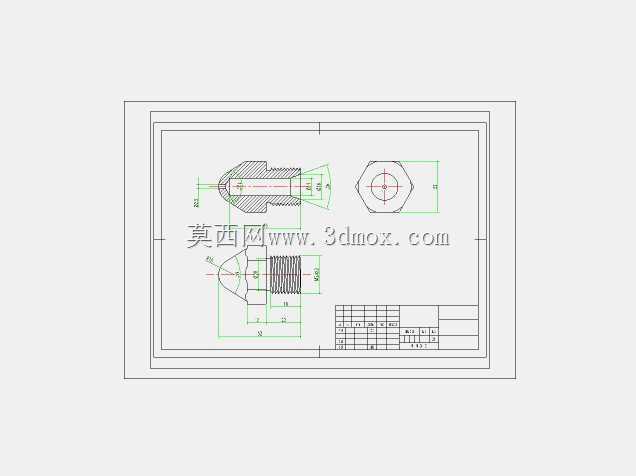

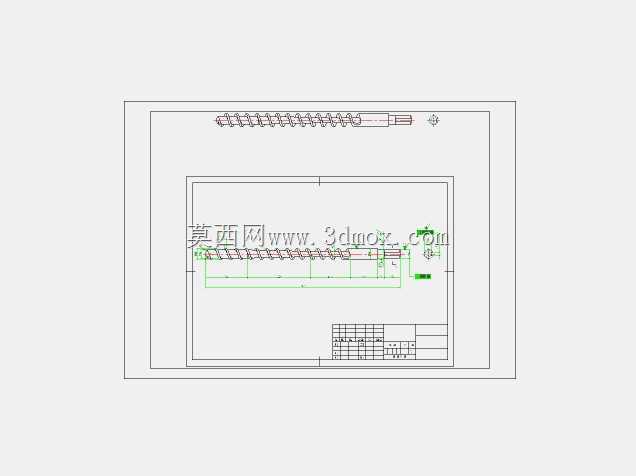

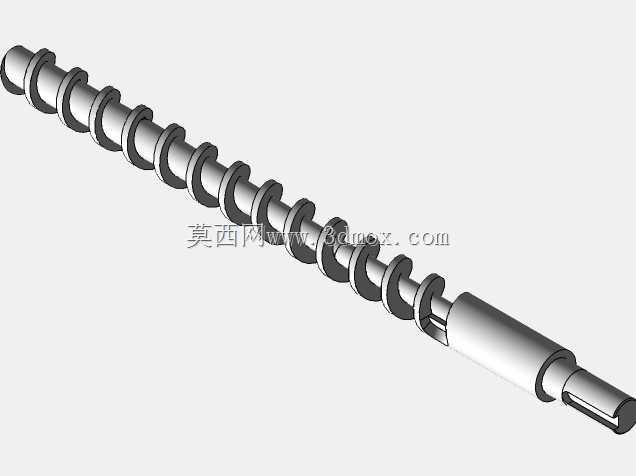

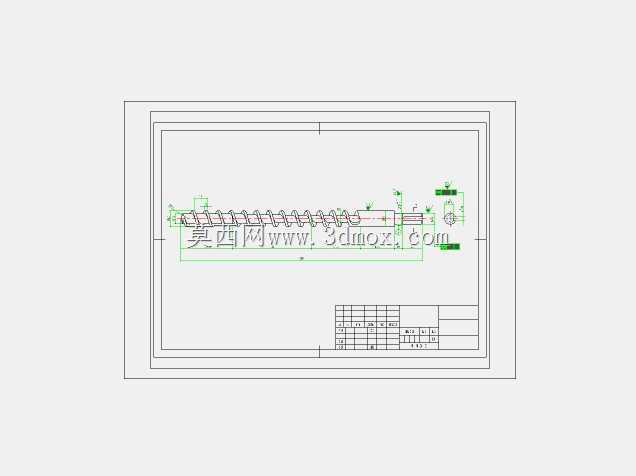

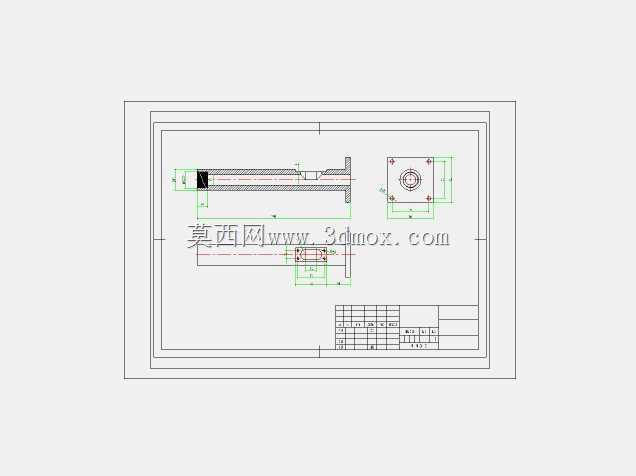

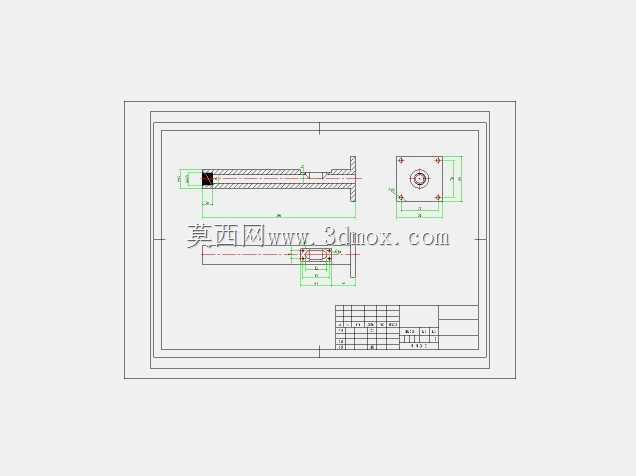

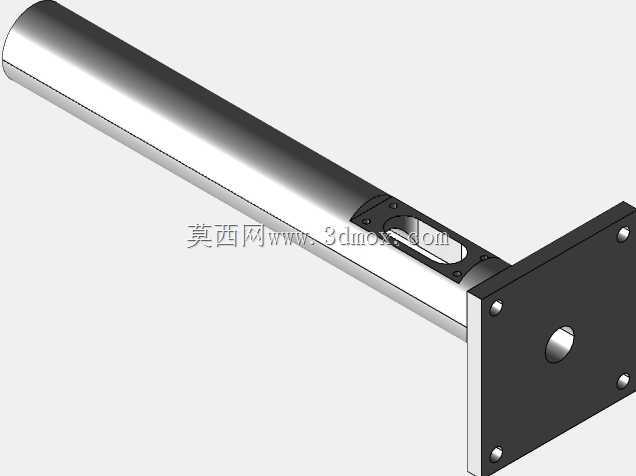

这款挤出螺杆是面向颗粒进料型3D打印设备、小型台式挤出成型场景开发的核心塑化送料部件，适配16mm与20mm两种常规挤出机筒内径规格，可直接匹配桌面级颗粒3D打印机、实验室小型台式挤出设备的进料塑化单元，解决传统丝材3D打印材料成本高、可选材料范围窄的痛点，同时也可用于小型线材挤出试验、小批量塑料造粒测试场景。从实际应用场景来看，颗粒进料的3D打印设备无需预先将塑料原料制成标准丝材，可直接使用通用塑料粒子、回收破碎料、改性共混粒料完成打印成型，大幅降低特殊材料、小批量定制材料的使用门槛，在教育科研、定制化功能件打印、小批量耗材试制领域有广泛的应用空间，而挤出螺杆作为该类设备的核心功能部件，其结构设计直接决定了物料塑化的均匀性、送料的稳定性以及最终成型件的质量表现。在功能特性设计上，这款螺杆采用了分段式功能结构设计，从进料端到出料端依次设置了进料输送段、压缩塑化段、均化计量段，进料段采用大螺距深槽结构，能够顺畅抓取落入机筒的塑料颗粒，避免颗粒架桥、进料不畅的问题；压缩段螺槽深度逐步收窄，配合机筒外部的加热单元，能够在物料向前输送的过程中逐步压实物料，排出物料间隙中的空气，同时通过剪切作用将热量均匀传递给物料，保证塑料粒子充分熔融塑化，避免出现未熔颗粒堵塞出料口的问题；均化计量段采用等距等深的螺槽设计，能够将完全塑化的熔体稳定、均匀地输送到挤出机头位置，保证出料压力稳定、出料量均匀，避免打印过程中出现出料忽多忽少导致的成型件层厚不均、表面缺料、内部孔隙等缺陷。螺杆的头部采用了适配常规挤出机头的连接结构，尾部设计了标准的传动连接轴段，可直接匹配常用的联轴器与减速驱动单元连接，无需额外定制转接零件；安装法兰采用方形法兰结构，预留了标准的螺栓安装孔位，可直接固定在挤出机筒的尾部端面，安装定位精度高，同轴度偏差控制在极小范围内，避免螺杆转动过程中与机筒内壁发生刮擦，延长部件使用寿命。在外形尺寸与安装边界上，16mm规格螺杆适配内径16mm的氮化钢机筒，螺杆有效工作长度与机筒长度匹配，安装后螺杆头部与机筒出料口的间隙控制在合理范围，避免熔体滞留降解；20mm规格螺杆适配内径20mm的机筒，整体输送效率更高，适合更大挤出量的打印或挤出场景，两种规格的螺杆尾部安装轴尺寸保持一致，可在同一款驱动安装结构上快速更换规格，适配不同挤出量需求的使用场景。螺杆整体采用高强度合金钢材加工，表面做硬化处理，耐磨性能优异，可长期在高温、高剪切的工作环境下稳定运行，适配PLA、ABS、PETG、TPU等多种常用热塑性材料的挤出加工需求。
