工业设备铰接式连接固定支架结构

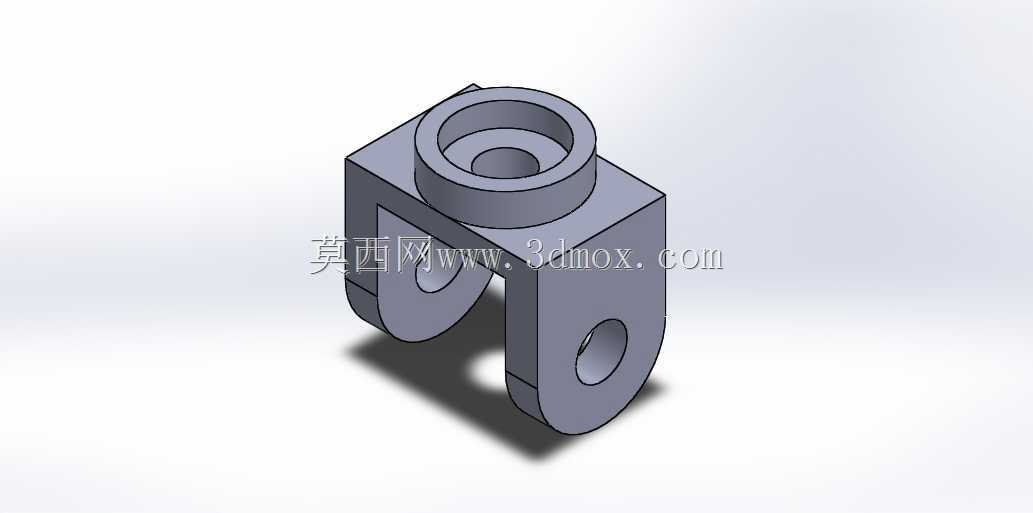

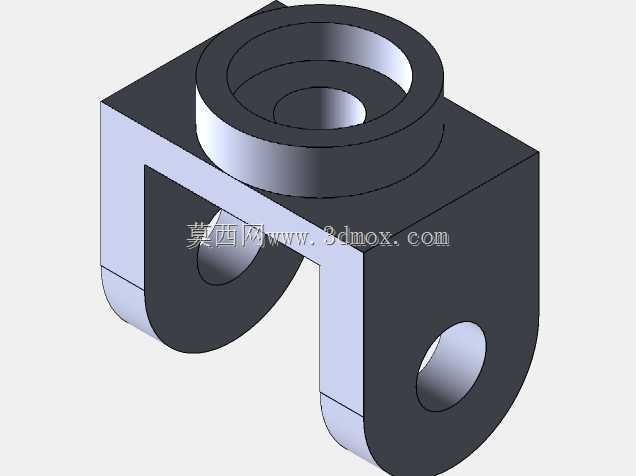

这类铰接式连接固定支架，是工业传动、工装夹具、轻型自动化输送设备里十分常见的受力连接构件，主要承担两个相对运动部件之间的载荷传递、铰接定位与运动限位作用，常见于小型气动推杆端部连接、工装翻转机构的转轴支座、轻型物料架的活动连接点位，也可作为非标设备里门板、防护栏翻转部位的固定支撑座使用。从结构设计来看，该支架采用一体化块式主体构型，上部设置带同轴内孔的圆柱凸台，这个内孔用于穿装定位销轴或者紧定螺栓，可实现与上方杆件、连接轴的同轴固定，凸台高出主体平面的设计，既增加了内孔的配合接触长度，提升销轴连接的抗剪切能力，也能避免安装时连接件与主体平面发生干涉，保证装配顺畅。支架下部采用对称分叉式耳板结构，两块耳板上开设同轴的贯通销孔，用于和下方的活动构件形成铰接配合，耳板下端做圆弧过渡处理，一方面可以消除直角处的应力集中，提升构件在交变载荷下的抗疲劳性能，另一方面也能给铰接件的摆动留出足够的活动空间，避免运动过程中发生结构磕碰。整体外形采用方正的块体作为主体基础，在保证结构刚度的前提下尽可能压缩了整体体积，安装边界紧凑，不会占用过多设备内部的布设空间，主体的平面基准面可以直接贴合设备的安装基面，通过上部凸台周边的平面即可完成压紧固定，不需要额外设计复杂的安装定位结构。设计过程中重点考量了受力的均匀性，上下两组连接孔的轴线保持垂直空间排布，让载荷传递路径尽可能沿着构件的实体部分分布，减少不必要的弯折受力，耳板的厚度与主体块的厚度做了等强度匹配，避免局部结构过薄导致受力变形，同时所有的棱边都做了微小的倒角处理，既可以去除加工产生的毛刺，避免装配时划伤操作人员，也能减少热处理环节的应力开裂风险。这类支架在实际使用中，可根据应用场景的载荷大小选择对应材质，轻载场景下采用铝合金加工可降低整体重量，重载场景下采用45号钢调质处理即可满足强度要求，铰接孔内还可根据耐磨需求加装铜套或者滚针轴承，提升铰接部位的转动顺滑度与使用寿命，适配不同转速、不同摆角的运动工况。
