带橡胶包覆层的套状衬套零件设计

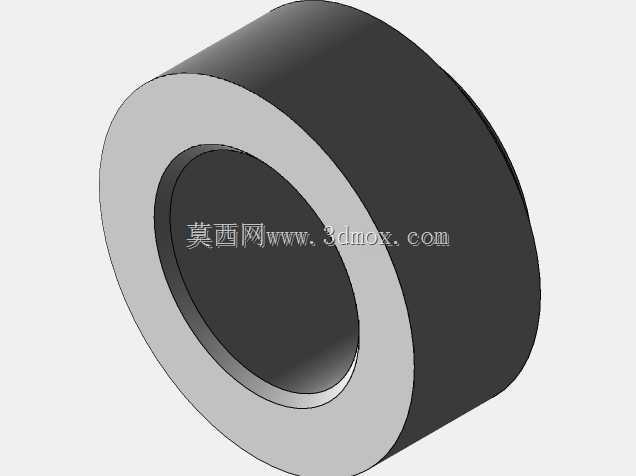

这款带橡胶包覆层的环形衬套零件，是工业传动、支撑场景中十分常用的配套部件，主要应用在各类需要轴系缓冲、减震、隔振的装配场景中，比如小型输送设备的辊轴端部支撑、轻工机械的转轴定位、电动工具的输出轴减震配套等场景，能够在金属轴与安装基座之间形成柔性缓冲层，避免金属部件直接刚性接触产生的磨损、振动传导与异响问题。从结构设计来看，零件整体为同轴空心圆柱结构，内层为光滑的金属轴套基体，内孔表面做了高精度的光洁处理，能够与适配直径的光轴形成间隙配合，保证轴件转动或小幅窜动时不会出现卡滞，同时金属基体的刚性足够承担径向的支撑载荷，避免长期受压出现形变失效；外层包覆的黑色橡胶层采用等厚度设计，与内层金属基体通过硫化工艺紧密结合，不会出现分层脱落的问题，橡胶层的外圆面为装配接触面，能够压入对应尺寸的安装基座孔位中，依靠橡胶的弹性形变补偿安装孔的微小尺寸误差，同时吸收轴件运转时产生的径向振动，阻断振动向安装基座传递，降低设备整体的运行噪音。在设计思路上，这款零件优先考虑了装配的便捷性与工况适配性，内孔直径与外层橡胶外径的尺寸差经过精准计算，既保证橡胶层有足够的厚度实现缓冲减震效果，又不会因为橡胶层过厚导致支撑刚性不足，零件的轴向宽度也结合常规安装空间的边界做了优化，不会占用过多的轴向装配空间，能够适配多数紧凑安装位的使用需求。在安装边界上，这款衬套采用压入式安装方式，安装时仅需要将外层橡胶对准基座的安装孔均匀压入即可，不需要额外的紧固件做固定，橡胶层与安装孔壁的静摩擦力足够防止衬套在工作过程中出现转动或轴向窜动；内孔与轴件配合时，可根据实际工况选择间隙配合或者过渡配合，针对有往复小幅摆动的工况，适当增大配合间隙能够避免橡胶层受到过度的扭转剪切力，有效延长衬套的使用寿命。相较于全金属的轴套，这款带橡胶包覆的衬套不需要额外添加润滑脂就能实现低噪音运转，同时具备一定的轴线偏斜补偿能力，当轴件与安装孔存在微小的同轴度误差时，橡胶层的弹性形变能够自动补偿偏差，避免轴件出现别劲、磨损加剧的问题，在中小载荷的减震支撑场景中能够大幅降低设备的维护成本，提升整体运行的稳定性。
