外六角长杆拉紧定位螺栓结构设计

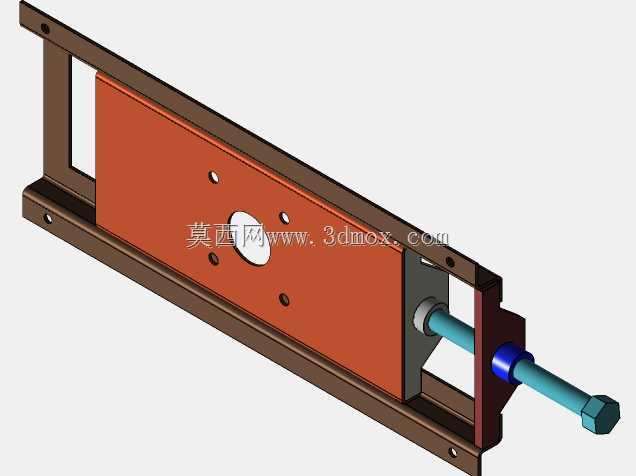

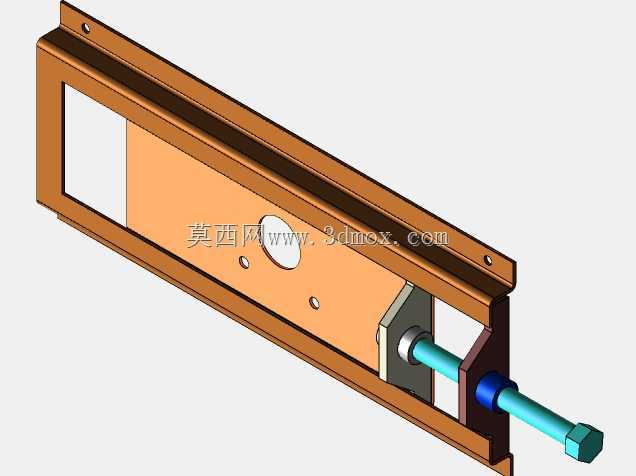

这款长杆六角头拉紧件，是面向食品输送线张紧工位、轻载工装夹具定位、小型自动化设备行程调节场景开发的专用紧固件，和普通短款六角螺栓不同，它的核心作用是实现跨距较大的两个构件之间的拉紧、定位与间距微调，在食品加工生产线的进料拉伸工位，这类零件常被用来张紧输送网带、调整导料挡板的安装位置，依靠长杆的大行程调节范围，抵消输送带长期运行产生的延展松弛，保证送料过程的张力稳定，避免物料输送过程中出现跑偏、卡滞的问题。从结构设计来看，零件头部采用标准外六角构型，能够适配常规开口扳手、套筒扳手的拧紧作业，拧紧时受力均匀，不会出现打滑拧花的问题，和普通全螺纹长螺栓不同，这款零件的杆身大部分为光轴结构，仅在靠近末端的位置预留了小直径的定位轴段，光杆部分在安装时可以穿过构件的预制光孔，起到导向定位的作用，减少螺纹连接带来的装配间隙，让两个被连接件的同轴度更易保证。靠近头部的位置设计有一圈凸起的轴肩，安装时轴肩可以抵住被连接件的表面，起到轴向限位的作用，控制螺栓拧入的深度，避免过度拧紧导致构件表面被压伤，同时也能在拉紧作业时提供稳定的受力支撑面，让张紧力均匀传递到被连接构件上。末端的小直径轴段可以插入配套的定位孔中，在拉紧状态下起到径向防转的作用，避免设备运行过程中因为振动导致螺栓松动回转，保证张紧状态的长期稳定。在安装边界上，这款零件的长杆构型决定了它适合安装空间纵深较大、连接跨距较长的工位，安装时需要提前在被连接件上加工和光杆直径匹配的通孔，通孔的公差建议取H8级别，既保证光杆可以顺利穿过，又不会因为间隙过大导致定位偏移，头部的六角尺寸符合常规紧固件的扳手空间要求，安装时只需要预留对应扳手的转动空间即可，不需要额外设计特殊的工装适配。和全螺纹的长螺栓相比，光杆结构的杆身抗弯强度更高，在承受侧向力的时候不容易出现弯曲变形，更适合有一定径向载荷的张紧工位，长期运行下的结构稳定性更强，也能减少因为杆身变形导致的张紧力失效问题。在日常维护中，这类拉紧件不需要完全拆卸即可完成张紧度的调整，只需要拧动末端的锁紧螺母，就能调整两个构件之间的间距，调节完成后锁紧螺母即可固定位置，维护操作十分便捷，适合生产线快速维保的需求。
