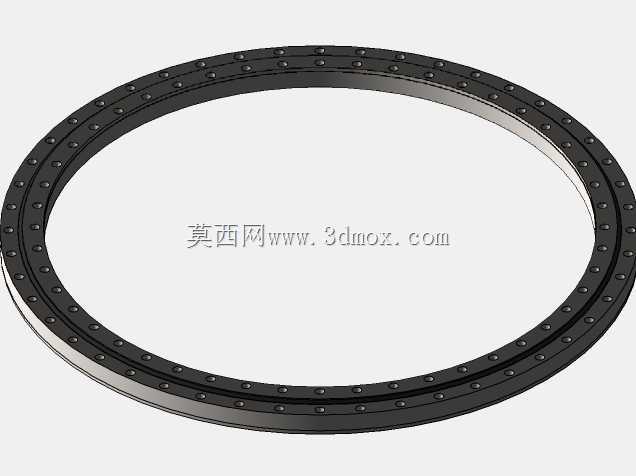

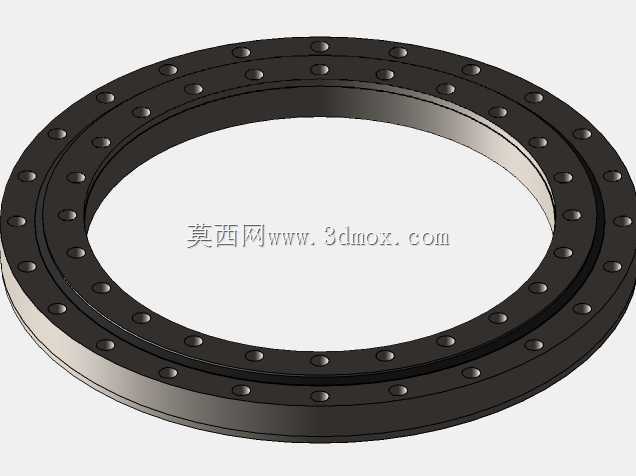

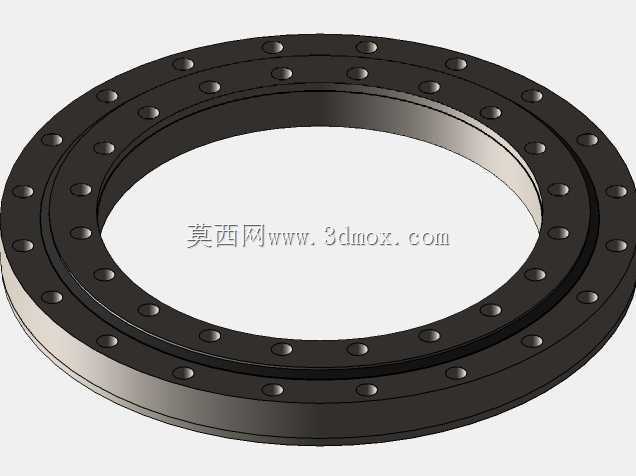

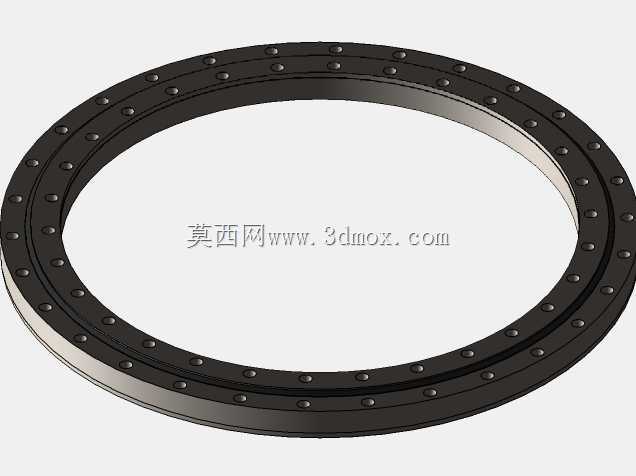

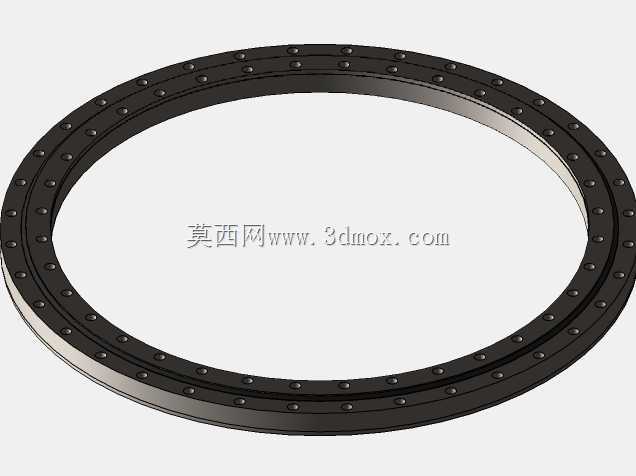

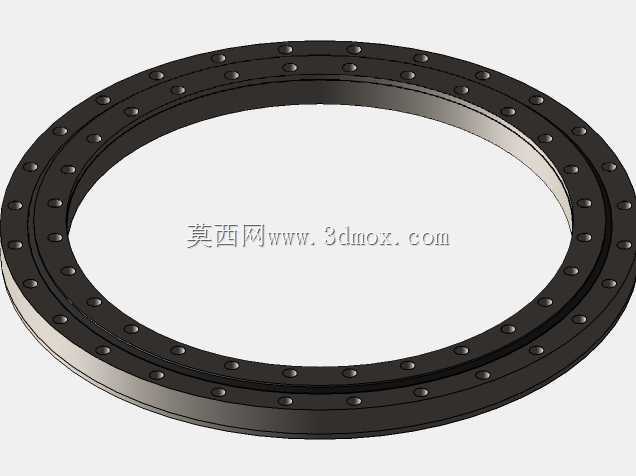

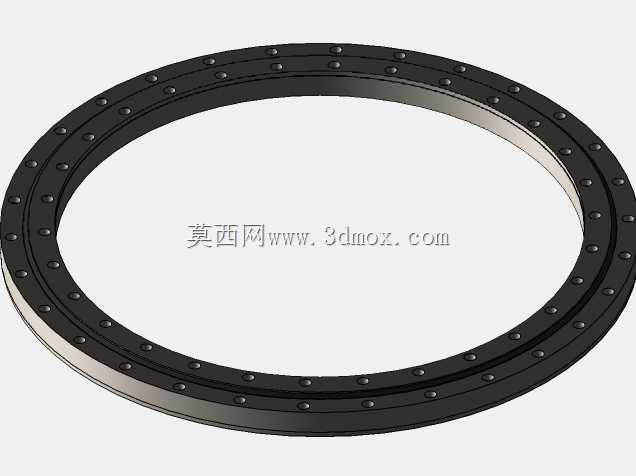

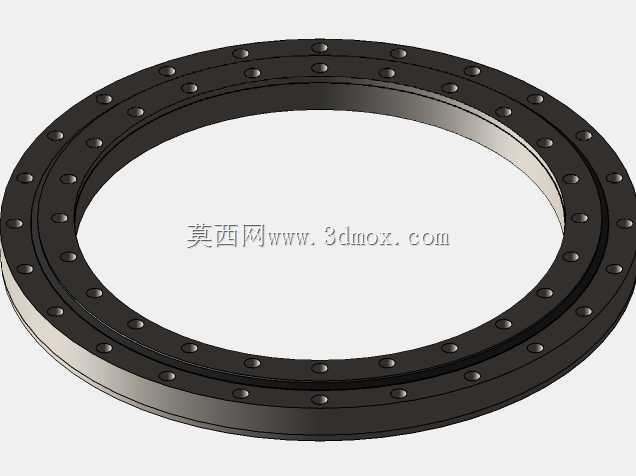

精密系列ISB回转支承结构设计

回转支承作为工业领域中承担重载旋转连接功能的核心零部件，广泛应用在工程机械回转平台、风力发电机组偏航变桨机构、港口起重设备回转底座、自动化生产线转台、工程机械作业臂连接部等场景中，能够同时承受轴向载荷、径向载荷以及倾覆力矩，是需要相对回转运动的两部分结构之间实现载荷传递与旋转动作的关键衔接部件。这款精密系列ISB回转支承采用单排四点接触球式结构设计，内外圈均设置有均匀分布的安装螺栓孔，沿圆周方向等距排布的安装孔能够保证与上下连接结构的贴合度与连接强度，避免局部应力集中导致的连接失效。整体采用环形扁平结构设计，径向截面尺寸紧凑，轴向厚度控制合理，既能够保证承载能力，又不会占用过多的安装空间，适配各类对安装边界有严格限制的设备场景。设计过程中充分考虑了回转支承的实际受力特性，滚道采用圆弧型面设计，与钢球的接触角经过优化计算，能够在承受不同方向载荷时保证钢球与滚道的接触应力处于合理区间，提升整体承载能力与使用寿命。钢球沿滚道圆周方向均匀排布，通过隔离块实现相邻钢球的分隔，避免钢球之间直接接触产生摩擦磨损，保证回转过程的顺畅性，降低运行阻力。密封结构设置在内外圈的配合间隙处，能够有效阻挡外界粉尘、水汽等杂质进入滚道内部，同时防止内部润滑脂泄漏，延长维护周期，适配户外、多粉尘等复杂工况下的使用需求。在安装边界设计上，内外圈的安装孔位置度经过严格管控，螺栓孔的孔径与沉孔尺寸适配常用的高强度连接螺栓，安装端面的平面度要求能够保证安装后支承不会产生额外的安装应力，避免运转过程中出现卡滞、异响等问题。设计时还考虑了系列化衍生的可能性，基于该基础几何结构，通过调整滚道直径、钢球规格、安装孔数量与分布参数，即可快速生成同系列不同承载等级的回转支承型号，满足不同载荷量级、不同安装尺寸的设备使用需求，大幅降低同系列产品的设计迭代成本。在实际使用中，这类回转支承能够实现360度连续回转动作，运转平稳，回转精度可控，既可以应用在重载低速的工程机械场景，也能够通过精度优化适配高精度回转工作台、工业机器人关节等对回转精度有较高要求的场景，是工业传动与连接领域应用范围极广的核心基础零部件。
