俄标轨道车辆手动驻车制动机构

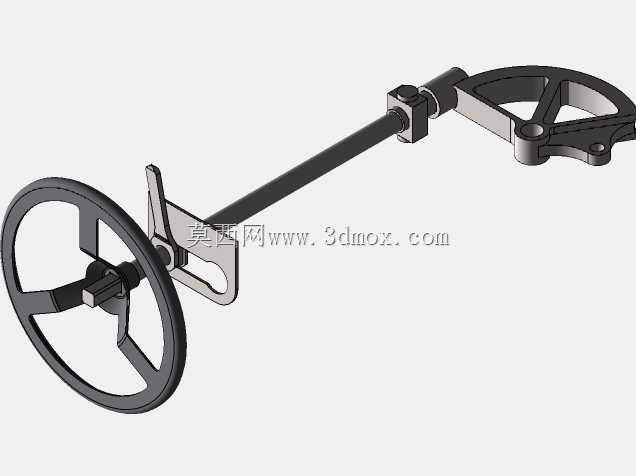

　　这套手动驻车制动机构，是适配俄标轨道车辆停放制动需求的纯机械操纵部件，核心应用场景覆盖厂矿专用轨道车、小型调车机车、轨道工程作业车的驻车锁止工况，在车辆长期停放、坡道驻停、无风压无供电的静置场景下，依靠纯机械传动链完成制动施加与锁止，完全规避了依赖动力源的制动系统失能风险。从实际功能逻辑来看，该机构通过端部手轮的旋转输入，经长传动轴将扭矩传递至制动执行端，中间的铰接支架与锁止卡板承担行程限位与状态锁止作用，手轮侧的拨叉结构可在制动施加到位后卡入传动轴的定位槽，避免车辆振动导致的制动松脱，完全符合俄标OST 24.290.01-78对轨道车辆停放制动的冗余安全要求。设计层面上，整体采用直列传动轴布局，

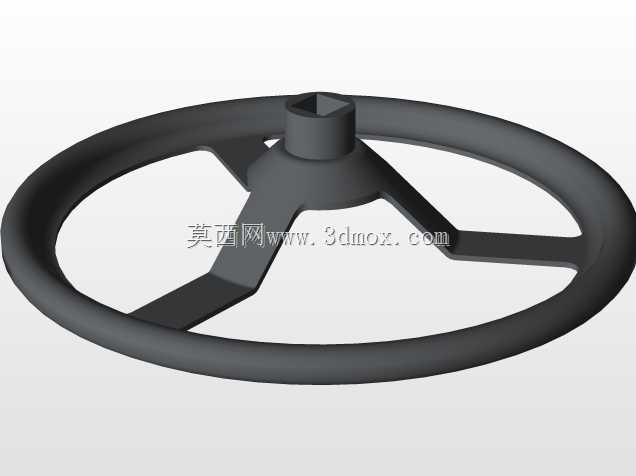

　　手轮端与制动执行端的支架安装面均预留了标准螺栓孔位，可直接适配轨道车底架的通用安装梁，不需要额外改制安装基座；手轮采用三辐条铸钢结构，轮缘做了圆弧滚花处理，戴劳保手套操作时也能提供足够摩擦力，不会出现施力打滑的问题；传动轴选用实心冷拔圆钢材质，两端的连接轴头做了方榫配合结构，与支架内的铜套滑动配合，既降低了转动阻力，也能承受驻车制动时的大扭矩输入，不会出现轴体扭转变形。安装边界方面，整套机构沿传动轴方向的总长度可根据车辆底架的安装间距做小幅调整，中间传动轴可根据实际安装尺寸截短后配焊轴头，手轮的操作空间预留半径不小于220mm即可满足全行程转动需求，制动端的摇臂输出行程为85mm，可直接匹配常规轨道车的闸瓦制动间隙，

　　不需要额外加装行程放大杠杆。实际装车使用时，操作人员顺时针转动手轮即可带动制动端摇臂摆动，拉紧闸瓦抵靠车轮踏面，当手轮转动力矩达到设定值后，拨叉在弹簧作用下自动卡入传动轴的定位缺口，完成制动锁止；需要解除制动时，只需小幅逆时针转动手轮抬起拨叉，持续反转即可带动闸瓦复位，整个操作过程不需要额外辅助工具，单人即可完成全部操作。结构细节上，所有铰接转动位置均设计了润滑脂注油嘴，可在日常维保过程中直接加注润滑脂，不需要拆解机构即可完成保养，适配轨道车辆长周期维保的作业特点；支架与底架的连接面做了加厚处理，可承受制动时的反向冲击力，不会出现安装座开裂的问题；手轮的辐条与轮缘连接处做了圆弧过渡，避免应力集中导致的轮体断裂，

　　完全满足轨道车辆部件的抗振、耐冲击使用要求。不同于液压或气动驻车机构，这套纯机械结构不存在密封件老化、介质泄漏、动力失能的问题，在低温、高粉尘、强振动的轨道作业环境下可靠性更高，尤其适合无固定配属、维保条件有限的厂矿专用轨道车辆使用，其传动链的零件全部采用轨道车辆通用的标准型材与标准件加工，备件获取难度低，现场维修时可快速更换损坏零件，不需要整体更换整套机构。
