重载螺旋升降支撑台三维结构设计

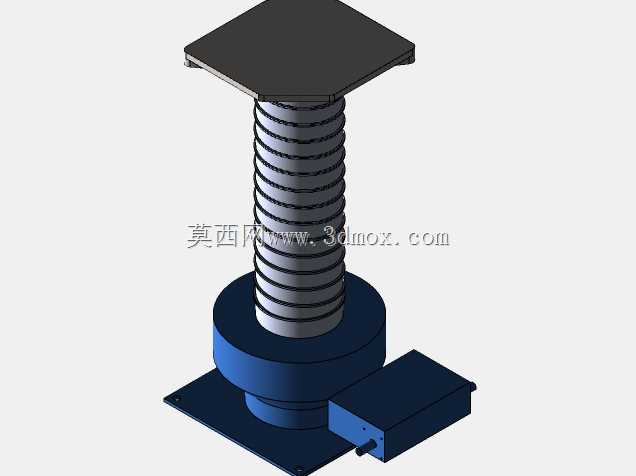

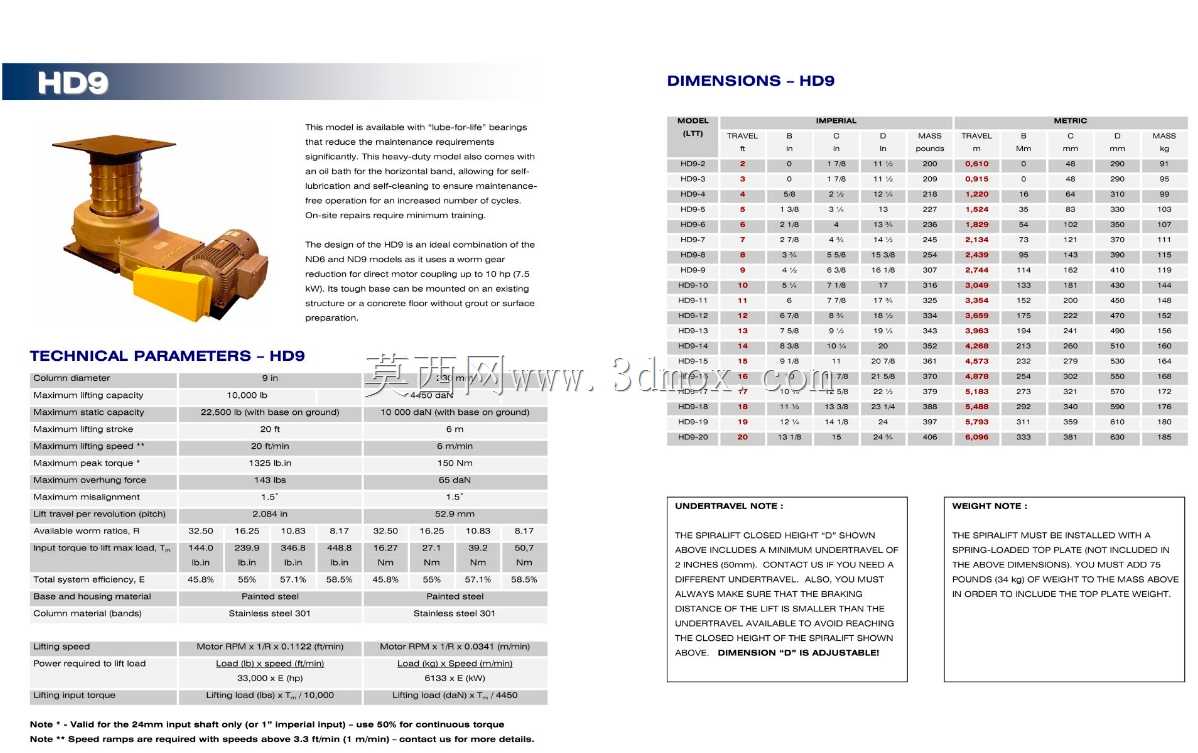

　　在舞台机械、工业装配线、重型工装夹具以及需要垂直位姿调整的工位中，刚性螺旋升降装置承担着把大负载平稳抬升并长期锁止在指定高度的任务。与剪叉式升降台相比，单柱螺旋提升结构占用平面面积更小，支撑轴线与负载重心重合度高，在台面尺寸受限、下方需要预留走线或维护空间的场合更有优势。这套PACO HD9型螺旋提升机的三维重建，正是围绕这种立式重载举升场景展开，把底座、传动箱体、螺旋副、顶部承载平台以及侧置驱动单元完整装配在一起，方便结构工程师在整机布局阶段校核干涉与安装边界。

从实际用途看，该类提升机常被嵌入流水线工位、旋转工作台或专用设备底部，用来补偿地面高度差、调整工件装配姿态，

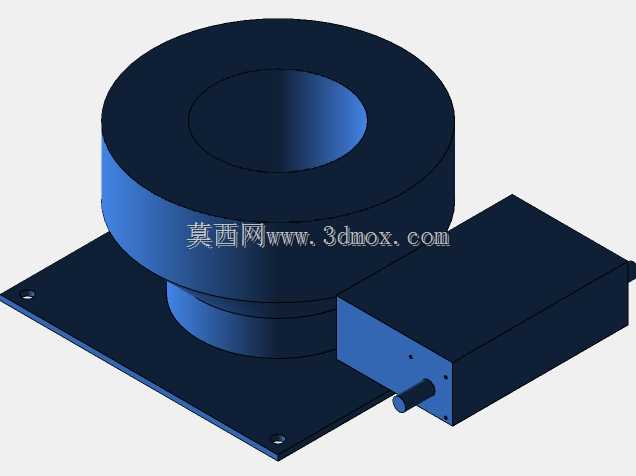

　　或者在检修时把重型模块顶起。螺旋传动本身具备自锁倾向，负载作用下不会像液压缸那样因内泄而缓慢下沉，因此在需要长时间保持高度、且对位置漂移敏感的工序里，机械螺旋方案比液压举升更稳妥。模型中可以看到，下部为圆形主基座加方形安装底板，底板四角预留螺栓固定位，便于把整机锚固在设备框架或混凝土地基上；侧方伸出的矩形箱体用于容纳驱动电机、减速机构或联轴器，使动力输入轴线与升降螺杆轴线垂直错开，避免驱动件直接占用升降柱正下方空间。

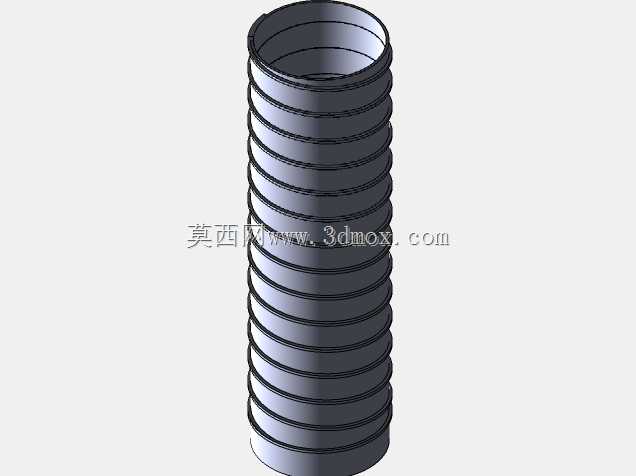

中部螺旋柱是承载与导向的核心。多层螺纹盘绕形成的丝杠段配合内部螺母套，把旋转运动转化为顶部平台的直线位移。建模时螺纹段按连续螺旋特征还原，外轮廓呈现均匀的环形肋条，

　　这不仅是视觉表达，更直接关系到丝杠导程、螺母啮合圈数以及柱体有效行程的判断。工程师在套用该结构时，可依据螺纹中径和导程推算单圈升降量，再结合驱动转速评估举升速度；啮合段长度则决定额定静载下的接触应力分布，圈数过少会导致局部牙型压强过高，圈数过多又会增加加工成本与累计误差。

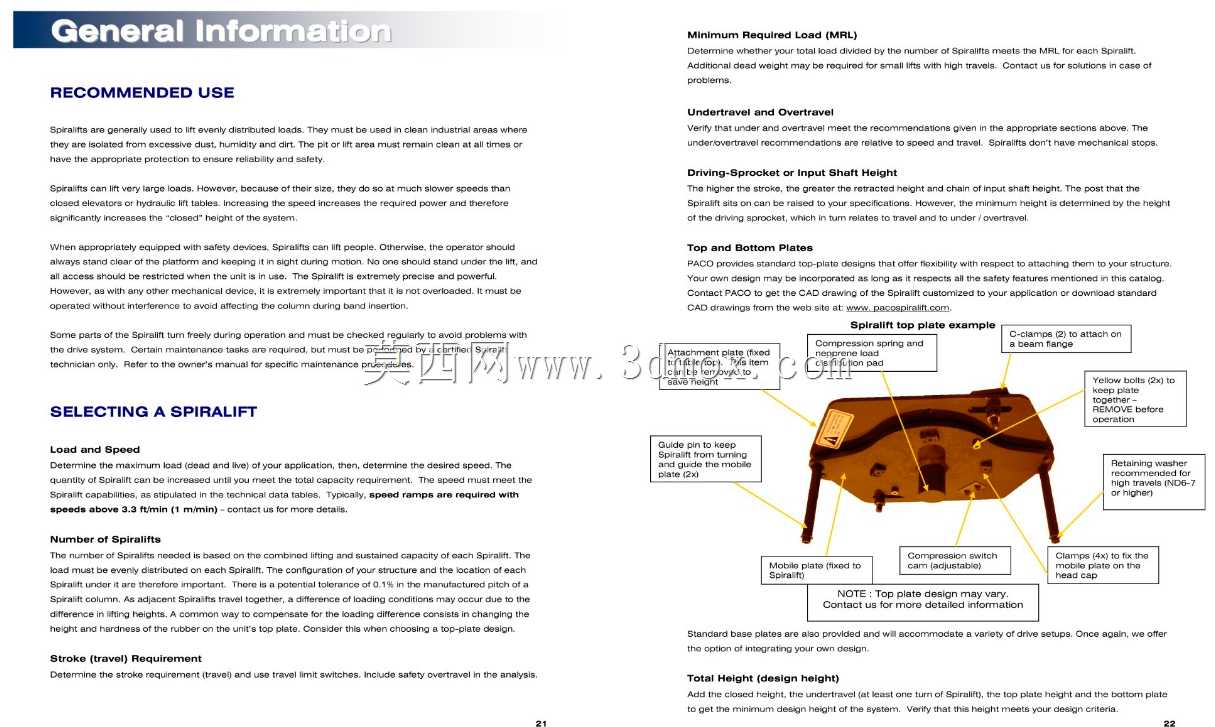

顶部承载平台采用近似方形的厚板结构，边缘做切角处理，既减轻自重，又为周边护栏、传感器或工件夹具留出安装孔位。平台底面与螺旋柱顶端通过法兰盘对接，载荷沿螺杆轴线竖直向下传递，偏心弯矩则由平台与柱体连接处的刚性结构承担。底座圆形筒体与方形底板之间设置加强过渡，侧置驱动箱与主筒体连成一体，

　　这种布局在整机受偏载时能通过箱体侧壁分担扭矩，减少底座螺栓的剪切负担。

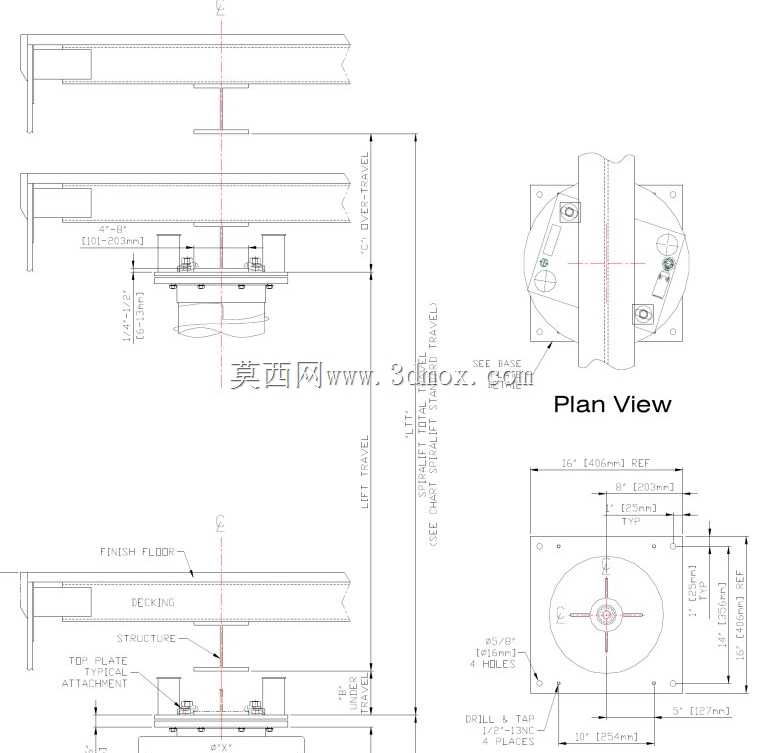

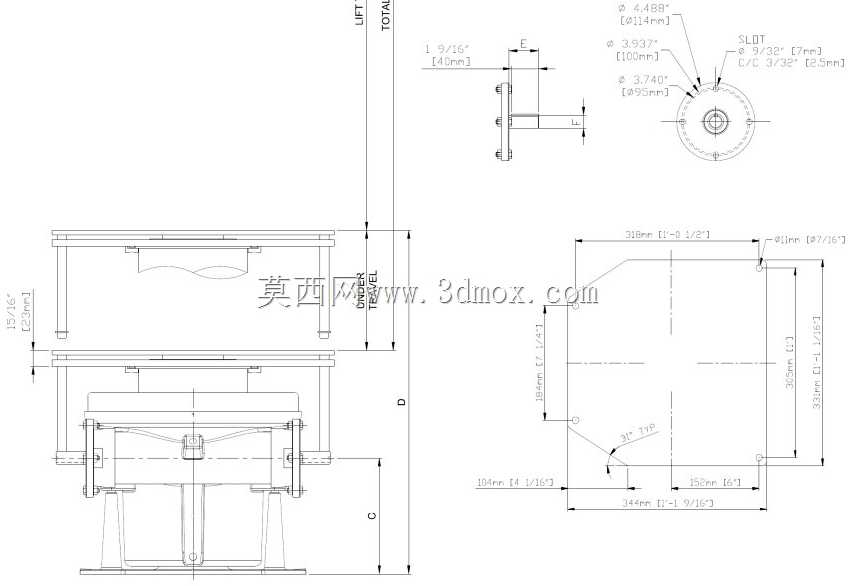

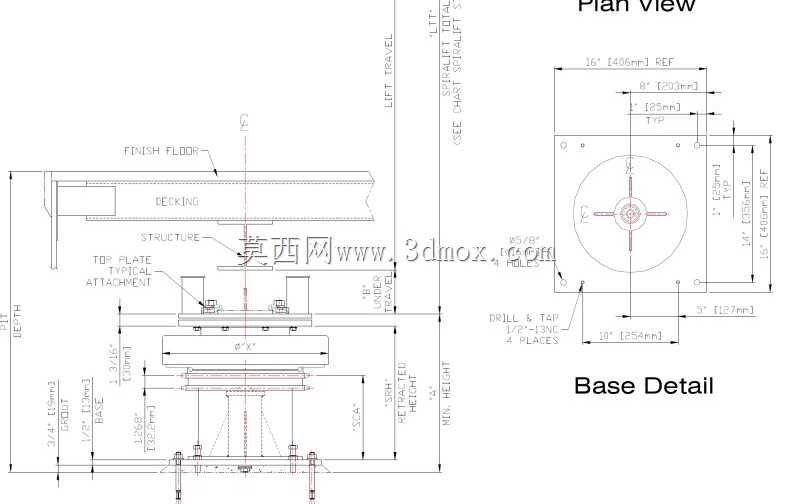

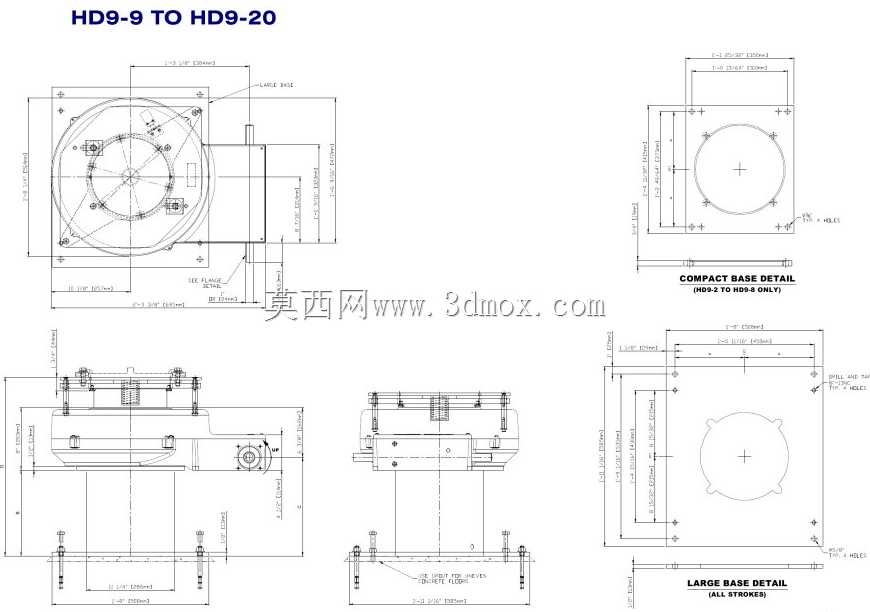

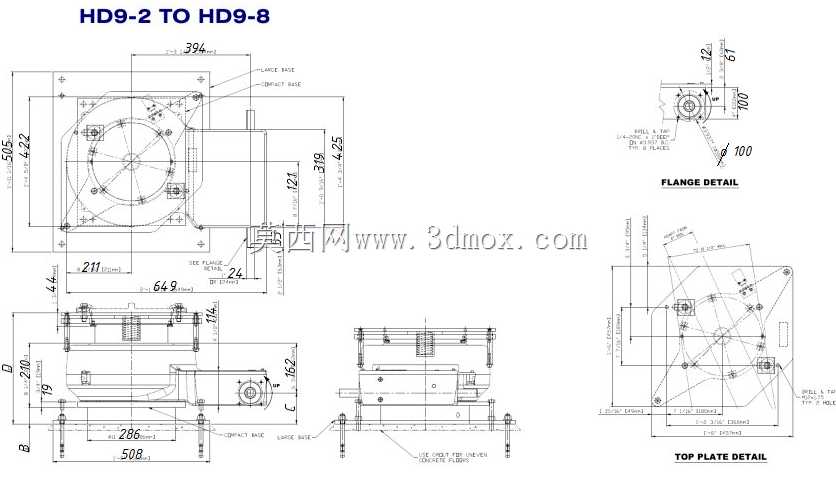

安装边界方面，整机投影轮廓由底部方形安装板决定，现场布局时需在侧置驱动箱外侧预留电机拆装与接线空间，顶部平台四周则要留出工件上下料及人员操作距离。升降行程范围内，螺旋柱外径保持不变，外围不设外露剪叉臂，因此对侧向净空要求较低，适合嵌入紧凑工位。三维模型把各零件按实际装配关系约束在一起，底座底板、主筒体、驱动箱、螺旋柱与顶平台的相对位置清晰可查，设计人员可直接在此基础上测量安装孔距、平台离地高度以及全伸状态下的总高，进而核对设备入口、厂房净高和运输尺寸。

从建模思路看，该结构优先保证整体外形与连接尺寸的对应关系，细节上弱化了内部齿牙、轴承和紧固件的逐一刻画，重点服务于总体布置、干涉检查和方案沟通。对于需要做有限元分析的工程师，可在螺旋柱根部、底座法兰和顶板连接区补充筋板与圆角细节；对于选型人员，则能通过模型直观判断驱动方式、固定形式和负载传递路径，再结合实际行程、额定载荷与速度要求细化丝杠参数与驱动功率。整体而言，这是一套面向垂直举升工位的立式螺旋提升机构数字样机，覆盖了从地基固定、动力输入到顶部承载的完整结构链路。
