小型轴流结构风力发电装置设计

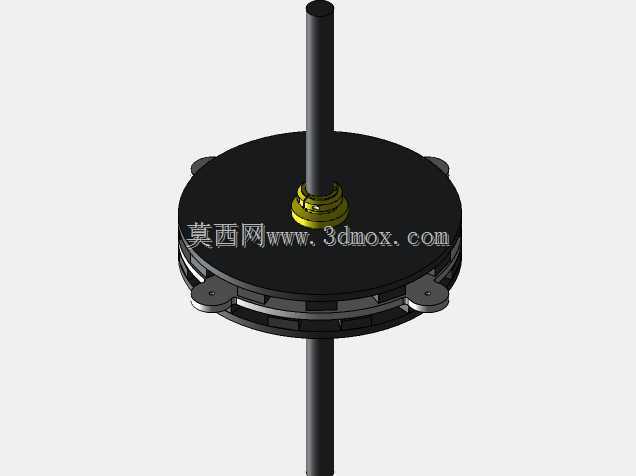

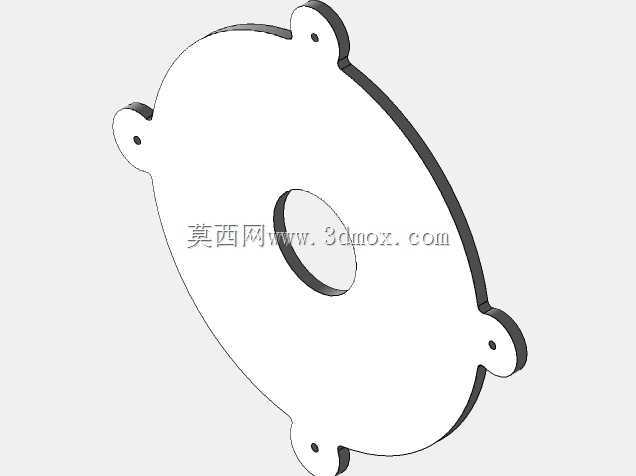

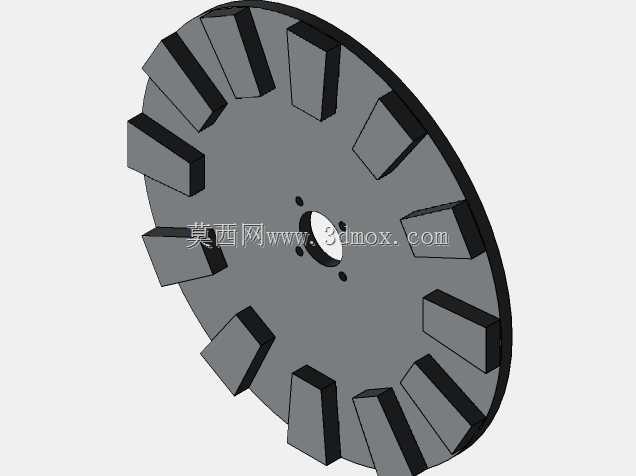

在分布式新能源供电场景中，小型轴流风力发电装置是离网区域补能、户外独立供电系统的核心部件，常被应用在偏远山区散户供电、户外监测基站供电、小型风光互补路灯系统、露营便携供电站点等场景，能够在低风速环境下捕捉风能转化为可用电能，填补了大型集中式风电场无法覆盖的零散供电需求空白。这款轴流结构的小型风力发电装置，核心功能是将流经叶片的轴向风能通过叶轮转动传递到内部发电模组，完成动能到电能的转换，额定功率设定为1kW，能够满足普通散户日常照明、小型家电供电，或是户外监测设备持续供电的需求，适配3-12m/s的常见户外风速区间，在微风环境下也能顺利启动运转。从设计思路来看，整体采用扁平盘式轴流布局，将发电核心组件整合在圆形盘状壳体内，上下贯穿的主轴既作为叶轮转动的支撑基准，也承担内部结构的定位作用，这种布局能够有效压缩设备的径向安装空间，同时降低整体重心，减少高空安装后的风阻晃动。壳体边缘设置了对称的安装耳位，每个耳位预留了标准安装孔位，能够直接适配常见的小型风机立杆安装法兰，不需要额外定制转接件，安装时只需要将设备耳位与立杆顶端法兰对齐锁紧紧固件即可，大幅降低现场安装的施工难度。设备的外形采用正圆形扁平设计，整体径向尺寸控制在适配小型立杆安装的范围内，轴向贯穿的主轴上下两端预留了叶轮安装接口，上端可以直接匹配定距桨式小型风轮，下端可以根据需求加装导流罩或是转速检测组件，安装边界上不需要预留过大的周边避让空间，相邻设备安装间距只需要满足风轮转动的扫风半径要求即可，适合多台组阵搭建小型分布式供电阵列。内部结构采用分层堆叠设计，将发电绕组、磁钢组件、轴承支撑结构沿主轴轴向依次排布，既保证了转动部件的同轴度，减少运转过程中的偏磨损耗，也方便后期的维护拆解，只需要拆开壳体边缘的紧固件就能逐层检修内部组件，不需要整体更换设备。外壳边缘做了圆弧过渡处理，能够减少强风环境下的壳体风阻，同时避免尖锐边角带来的安装磕碰风险，壳体接缝处设置了密封结构，能够阻挡户外雨水、沙尘进入内部发电腔体，适配户外露天的长期使用环境，降低恶劣天气对内部组件的侵蚀影响。
