适配3D打印制作的拖曳式潮汐涡轮结构

　　这款拖曳式潮汐涡轮结构，主要面向近岸浅海、潮汐通道的低流速水能捕获场景设计，区别于传统固定桩式潮汐能装置，拖曳式布局无需复杂的水下桩基施工，可通过锚系挂载在浮台、养殖作业船或者近岸固定锚点上，适配潮差波动大、水下地形复杂的岸段使用，能够在往复潮流中持续捕获水流动能，为小型离岸监测设备、近岸养殖区的低功耗传感节点提供持续电力供给，也可作为小型潮汐能试验装置，用于验证不同叶型在实际流场中的获能效率。

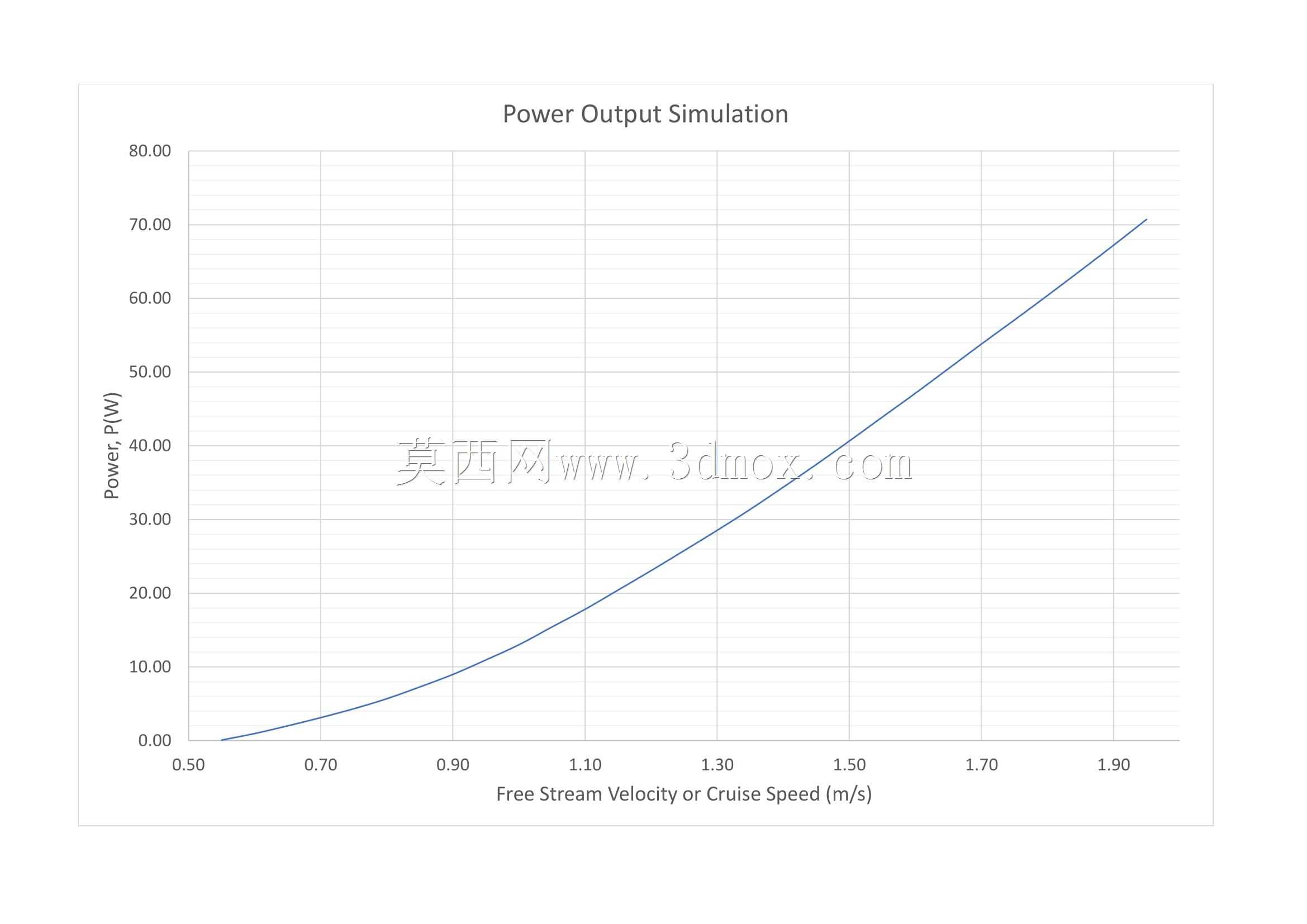

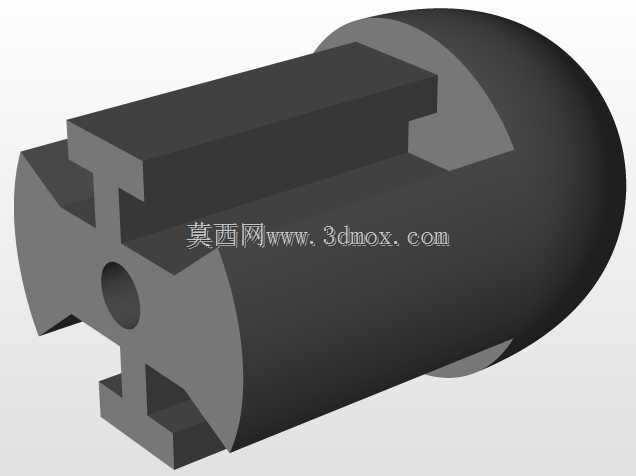

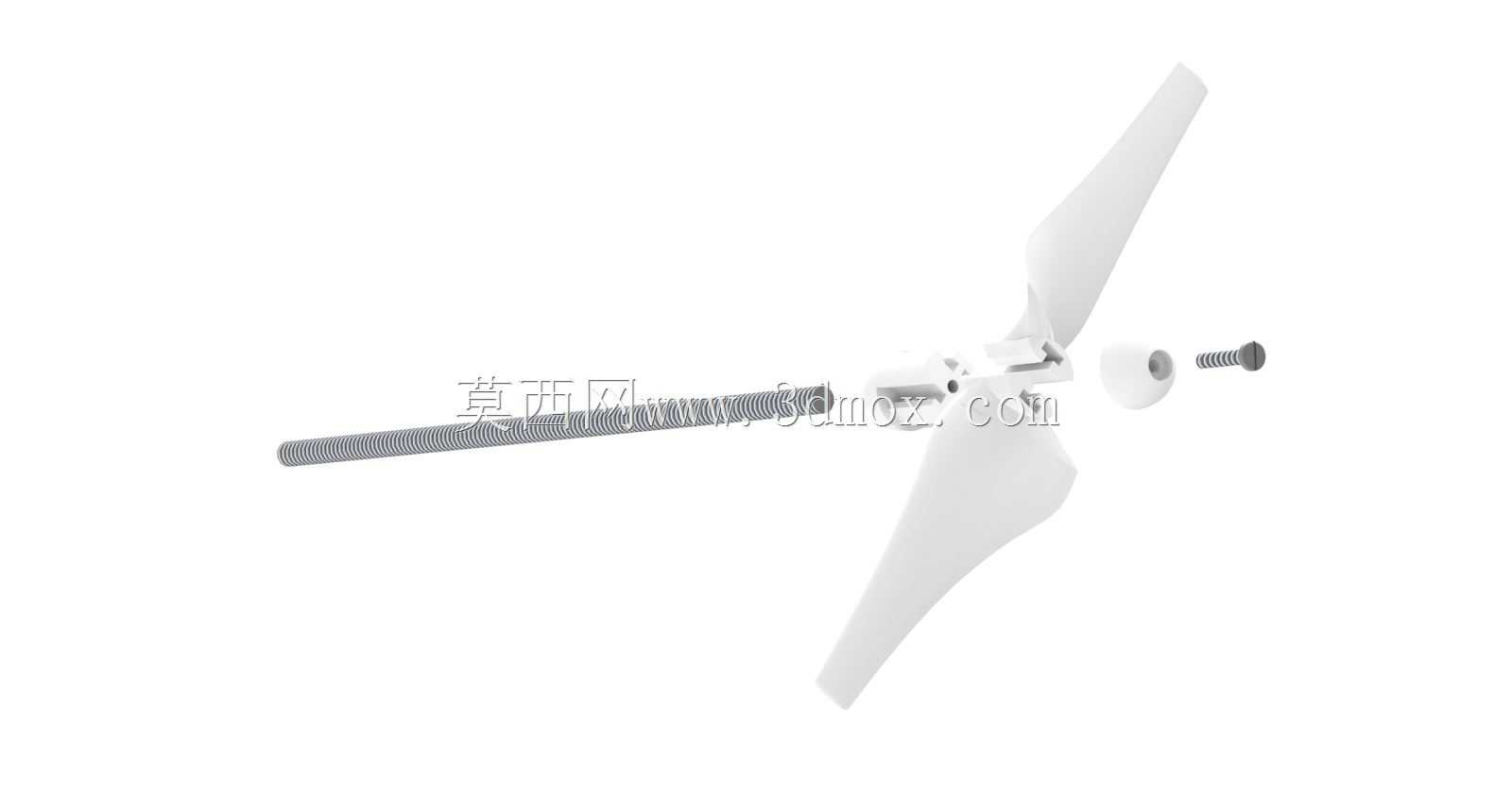

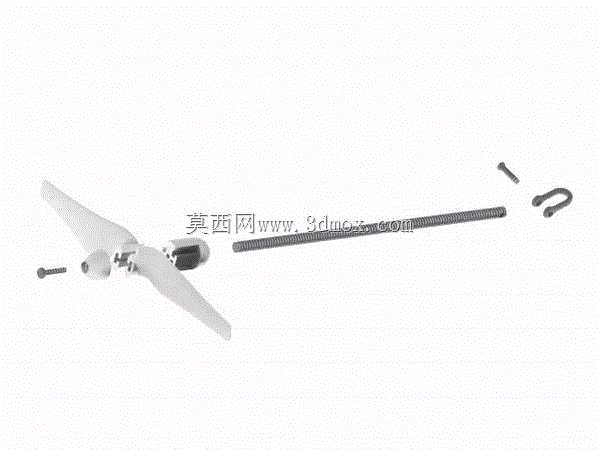

　　结构设计上，整体采用分体式装配逻辑，核心的叶轮部分采用两叶式布局，叶片翼型经过低流速适配优化，在0.5m/s到2m/s的常见近岸潮流流速区间内，能够保持较为平稳的启动扭矩，不会因为低流速下水流推力不足出现停转问题。叶轮与传动长轴之间采用快拆式连接结构，长轴作为动力传递与结构支撑的核心部件，贯穿整个装置的主体段，尾部预留的连接位可直接对接小型发电模块，无需额外设计转接结构，降低整体装配复杂度。配套的紧固件全部采用标准件规格，打印完成后可直接选用市面常见的标准螺丝完成装配，无需单独定制非标连接件，大幅降低制作门槛。

　　考虑到3D打印的工艺特性，所有结构件都做了打印适配优化：不存在大角度悬空结构，无需额外添加大量支撑即可完成FDM工艺打印，单个零件的壁厚控制在2mm到4mm区间，既保证水下使用的结构强度，又能控制打印耗材用量，避免过重导致的锚系负载过大。安装边界上，整体结构沿长轴方向的总长度控制在可适配常规桌面级3D打印机的成型尺寸范围内，叶轮旋转直径经过优化，不会在转动过程中与锚系缆绳、挂载平台结构发生干涉，安装时仅需将长轴尾部通过固定夹与锚系支架连接，调整叶轮迎流角度即可完成部署，无需复杂的水下校准作业。

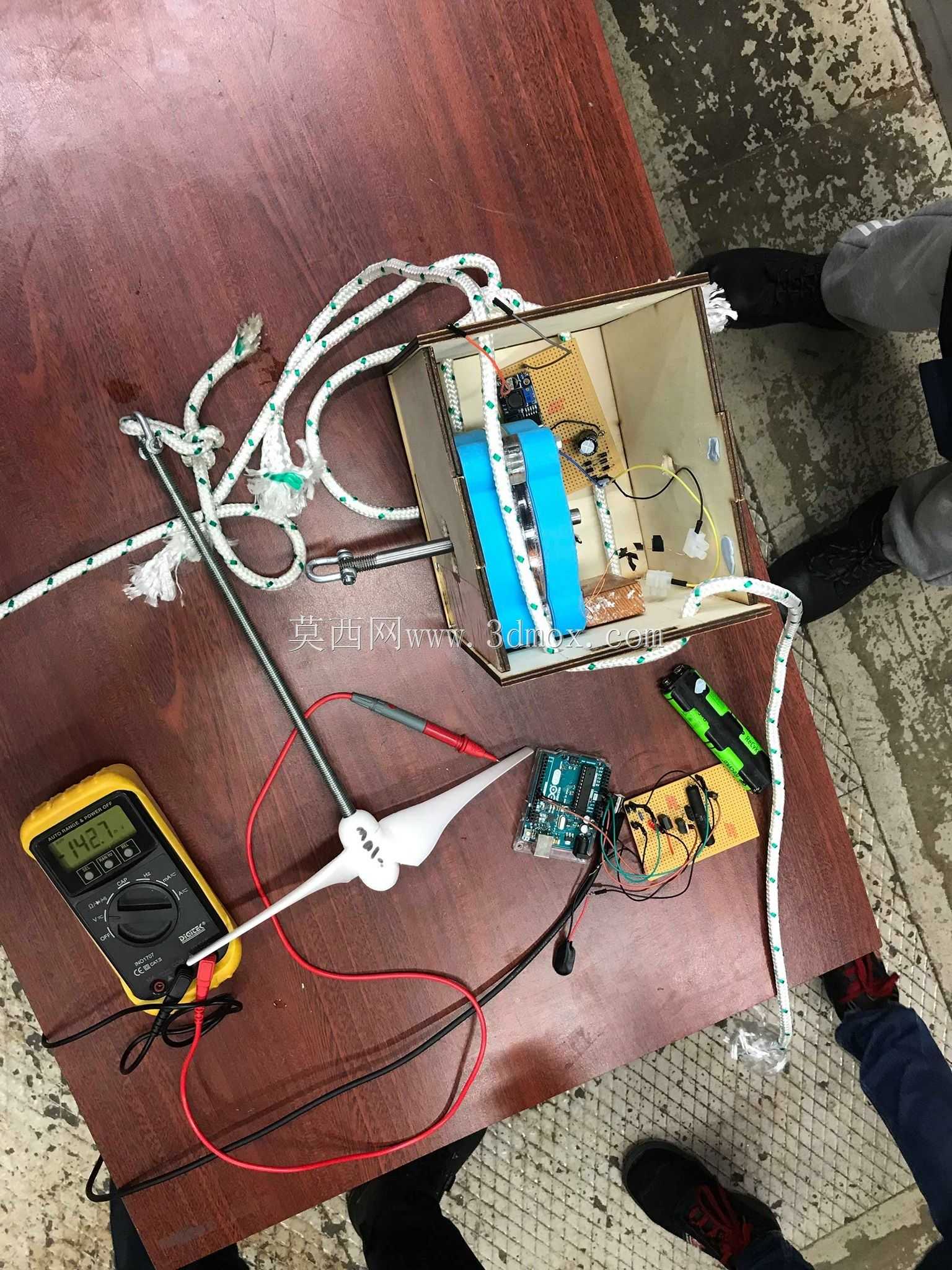

　　实际使用过程中，水流冲击叶轮带动长轴转动，将水流动能转化为旋转机械能，对接发电模块后即可完成电能输出。拖曳式的布局让装置可以随水流方向自动调整迎流角度，在往复潮流的涨潮、落潮阶段都能保持正对来流方向，无需额外加装流向调整的舵面结构，简化了整体结构复杂度。分体式的设计也方便后期维护，若出现叶片损坏、轴体磨损的情况，仅需单独更换对应零件即可，无需整体替换装置，降低长期使用的维护成本。针对近岸水域可能存在的漂浮杂物缠绕问题，叶轮前缘做了圆弧过渡处理，减少水草、纤维类杂物勾挂的概率，长轴表面做光滑处理，避免杂物缠绕轴体影响转动效率。

　　设计过程中也充分考虑了不同使用场景的拓展性，长轴上预留的多个安装位，可以根据实际使用需求加装导流罩、转速传感模块或者密封舱段，若需要提升获能功率，也可在长轴上串联多组叶轮，适配不同功率等级的发电需求。所有装配面都预留了0.2mm的装配间隙，适配3D打印常见的尺寸误差，打印完成后无需二次打磨即可顺利完成装配，对于入门级的3D打印制作者也十分友好，不需要掌握复杂的后处理工艺就能完成整个装置的制作与组装。
