赛车运动用快速释放转向操控装置结构设计

　　在场地赛车、拉力赛车等各类竞技类机动车辆的驾驶舱布局中，转向操控装置的快拆设计是兼顾驾驶安全、进出舱效率与操控适配性的核心结构之一，本次呈现的快速释放转向操控结构，正是针对竞技驾驶场景的实际使用需求完成的结构设计。从实际应用场景来看，这类快拆转向结构主要适配封闭式座舱的竞技赛车，日常练习、正赛过程中，车手佩戴全套头盔、汉斯系统与赛车服后，进出座舱的空间十分局促，传统固定式方向盘会大幅挤占腿部与躯干的进出通道，快拆结构可在车手进出舱时快速将转向盘主体从转向柱基座上分离，待车手落座、安全带束紧完成后再快速对位锁定，整个操作过程无需额外工具，单手握持即可完成解锁与锁定动作，大幅缩减进出舱的操作时间，在赛事进站、紧急撤离的场景下，

　　这一特性能够直接提升操作效率与安全冗余。从功能特性层面来看，该结构的核心功能分为两个部分，其一是可靠的扭矩传递，转向操作过程中，车手施加在盘体上的转向力矩需要无旷量地传递到转向柱端，因此快拆接口的咬合结构采用了多齿对位的嵌合设计，咬合齿的接触角度经过受力校核，在大扭矩输入工况下不会出现滑齿、脱开的问题，同时锁定机构采用弹性销加机械锁止的双重结构，正常行驶过程中即使受到路面颠簸带来的振动冲击，锁止结构也不会意外触发解锁；其二是快速释放的操作逻辑，解锁按键设置在盘体中部靠近握持位的区域，车手双手保持握持转向姿态时，拇指可自然触及解锁按键，按压后即可解除锁止，直接将盘体拔出，对位安装时仅需将盘体接口对准基座的对位标识推入，

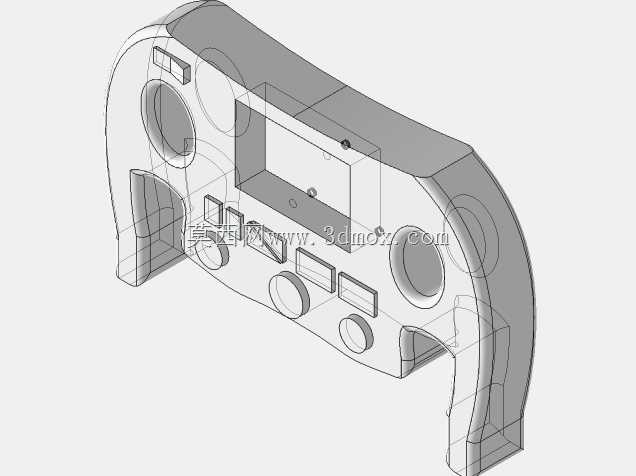

　　即可自动触发锁止，无需额外操作锁定步骤。从设计思路的落地过程来看，整个结构的布局优先围绕车手的握持操控习惯展开，盘体的握持区域采用符合人机工程的弧形轮廓，握持段的截面为适配手掌抓握的椭圆形态，表面预留了防滑包覆层的安装槽位，避免大角度转向操作时出现打滑问题。盘体中部的安装平面预留了多功能按键、仪表显示屏的安装位，可根据赛事需求集成转速提示、挡位显示、灯光控制、无线电通讯按键等功能模块，所有功能模块的走线均通过快拆接口中部的中空通道走线，接口处设置了快插式电连接触点，盘体拆卸时电连接同步断开，安装时自动对位接通，无需额外插拔线束，避免线束反复弯折出现断裂故障。从安装边界与尺寸适配来看，该快拆结构的基座端采用标准的竞技转向柱连接法兰，

　　可适配市面上绝大多数改装竞技转向柱的安装孔径，法兰盘的安装孔位采用等距圆周布局，可根据不同车型的转向柱角度调整安装相位；盘体的整体宽度控制在320mm范围内，握持区域的深度为120mm，既能够保证大角度转向时的操作力臂足够，减少车手的转向操作力度，也不会因为盘体尺寸过大遮挡仪表视线。盘体背部预留了换挡拨片的安装支座，可后续加装序列式变速箱的换挡拨片结构，无需对盘体主体进行二次打孔改装。结构的受力校核过程中，重点针对转向时的极限受力工况做了仿真验证，在单侧握持位施加1500N的瞬时冲击力时，快拆接口的咬合齿形变量控制在0.1mm以内，锁止机构的剪切应力远低于材料的许用应力值，能够满足竞技场景下的粗暴操作需求。同时整个结构的可拆卸部件均做了防丢设计，解锁按键的复位弹簧、锁止销等小零件均设置在盘体内部的封闭腔体内，日常拆装维护时不会出现零件脱落掉落的问题，适合赛场环境下的快速维护作业。在实际装车适配时，需要注意转向柱基座的安装端面与盘体背部的间隙控制在3mm以内，避免安装后出现旷量，同时快插电连接的触点需要定期做清洁处理，避免赛道上的灰尘、橡胶颗粒堆积导致接触不良，影响多功能按键与仪表的正常使用。
